概览
优势和特点
- RF 输入频率范围：40MHz 至 900MHz
- 高 IIP3：21dBm (在 800MHz)
- 高 IIP2：58dBm (在 800MHz)
- I/Q 增益失配：0.3dB (最大值)
- I/Q 相位失配：0.7°
- 噪声指数：12.4dB (在 800MHz)
- 转换增益：3.3dB (在 800MHz)
- 基带带宽：130MHz
- 单端、50Ω 匹配 2XLO 输入
- 停机模式
- 带裸露衬垫的 16 引脚 QFN (4mm x 4mm) 封装
产品详情
LT®5517 是一款 40MHz 至 900MHz 正交解调器，其专为那些将高动态范围作为重要因素的高线性度接收机应用而优化。该器件适用于将 RF 或 IF 信号直接转换成具有高达 130MHz 带宽的 I 和 Q 基带信号之通信接收机。LT5517 纳入了平衡的 I 和 Q 混频器、LO 缓冲放大器和一个从片内一比二分频电路导出的精准、宽带正交发生器。
LT5517 的上佳线性度和低噪声性能在其整个频率范围内得以实现。一个良好平衡的一比二分频电路产生精准的正交 LO 载波，以驱动 I 混频器和 Q 混频器。因此，I 通道和 Q 通道的输出在幅度上是十分匹配的，而它们的相位则相差 90°。另外，LT5517 还在其整个频率范围内于 2XLO 端口上提供了卓越的 50Ω 阻抗匹配。
应用
- 无线基础设施
- 高线性度直接转换 I/Q 接收机
- 高线性度 I/Q 解调器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

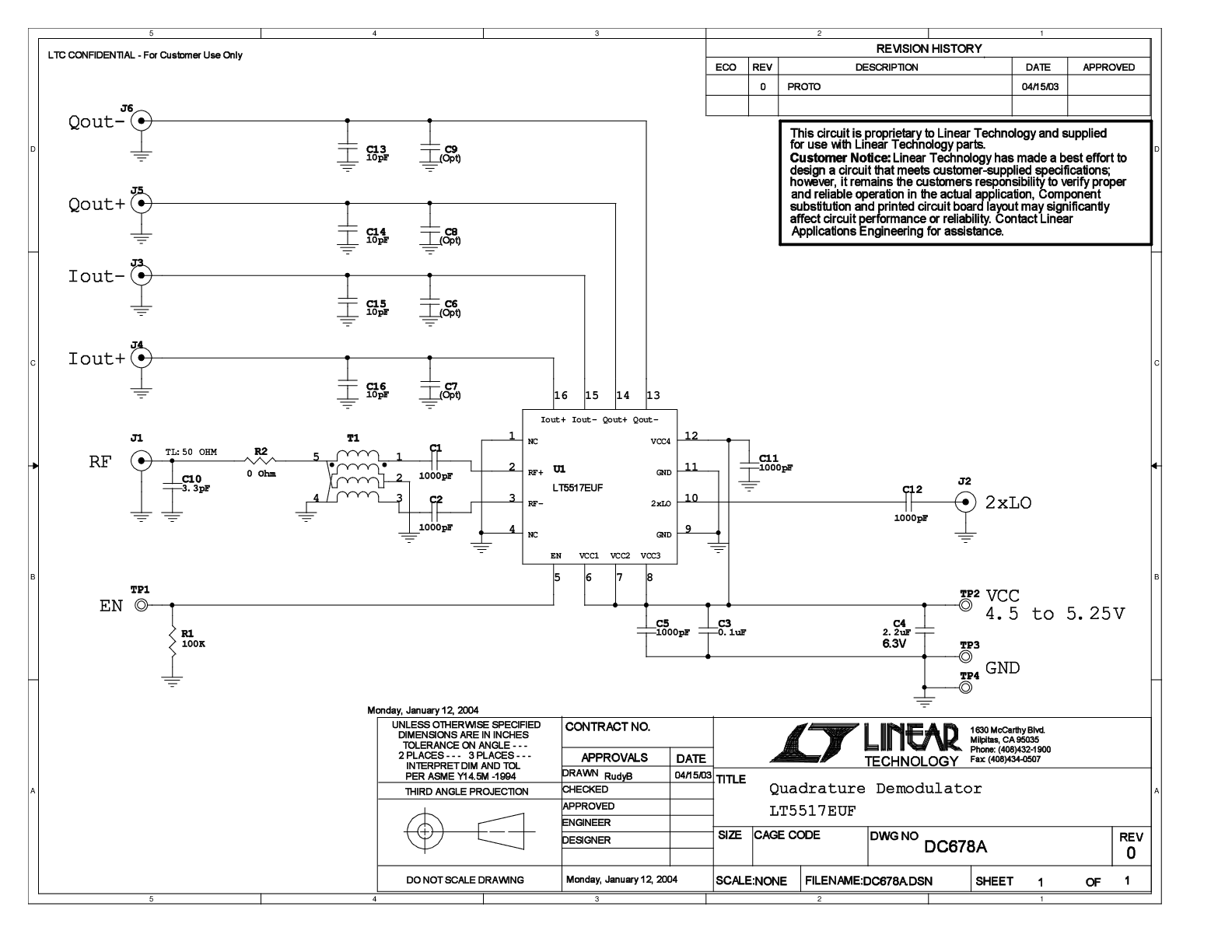

评估套件 (1)
参考资料
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
配套产品推荐
LT5517 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT5517EUF#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT5517EUF#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R409 Reliability Data |
