LT3965

8 开关矩阵 LED 调光器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 16
特性
  • 八个独立的17V 330mΩ NMOS开关
  • 对每个开关的14LED进行独立的导通/关断/调光控制
  • 具有可编程开路LED和短路LED故障报告功能的I2C多点串行接口
  • 16个唯一的I2C地址
  • VDD范围:2.7V5.5VVIN范围:8V60V
  • 数字可编程256:1 PWM调光
  • PWM调光状态间的渐变转换
  • 用于PWM调光的可选内部时钟发生器或外部时钟源
  • 开路LED过压保护
  • 无闪烁PWM调光
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT®3965 / LT3965-1 是一款 LED 旁路开关器件,用于采用一个公共电流源对 LED 灯串中的个别 LED 进行调光。它具有 8 个独立地控制的浮动源 17V/330mΩ NMOS 开关。这 8 个开关可采用并联和 / 或串联连接以对 LED 灯串中的一个或多个 LED 实施电流旁路。LT3965 在所有开关均断开 (LED 导通) 的情况下进行初始化,而 LT3965-1 则在所有开关皆导通 (LED 关闭) 的情况下进行初始化。LT3965 / LT3965-1使用 I2C 串行接口与主控器进行通信。可对 8 个通道中的每一个进行独立编程以对处于 “恒定导通”、“恒定关断”、“无褪色变换的调光” 和 “具褪色变换的调光” 模式中的 LED 灯串实施旁路。利用褪色选项在 PWM 调光状态之间提供 11 位分辨率对数转换。针对 PWM 调光,LT3965 / LT3965-1提供了一个内部时钟发生器,而且也支持外部时钟源。LT3965 / LT3965-1可为每个通道报告开路 LED 和短路 LED 等故障情况。4 个地址选择引脚允许 16 个 LT3965 / LT3965-1 器件共享 I2C 总线。该器件采用 28 引脚 TSSOP 封装。



应用

  • 汽车 LED 前照灯组
  • 大型 LED 显示器
  • 自动化相机闪光灯设备
  • RGBW 色彩混合照明
产品模型 16

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

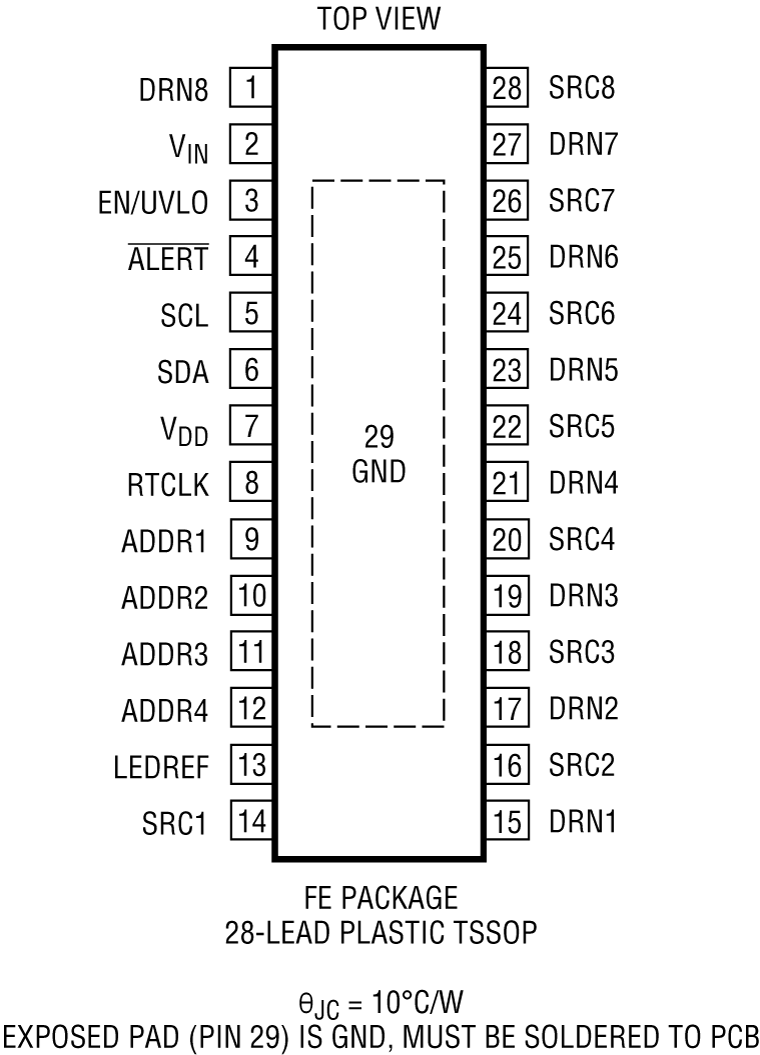

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3965EFE#PBF
  • HTML
  • HTML
LT3965EFE#TRPBF
  • HTML
  • HTML
LT3965EFE#WPBF
  • HTML
  • HTML
LT3965EFE#WTRPBF
  • HTML
  • HTML
LT3965EFE-1#PBF
  • HTML
  • HTML
LT3965EFE-1#TRPBF
  • HTML
  • HTML
LT3965EFE-1#WPBF
  • HTML
  • HTML
LT3965EFE-1#WTRPBF
  • HTML
  • HTML
LT3965IFE#PBF
  • HTML
  • HTML
LT3965IFE#TRPBF
  • HTML
  • HTML
LT3965IFE#WPBF
  • HTML
  • HTML
LT3965IFE#WTRPBF
  • HTML
  • HTML
LT3965IFE-1#PBF
  • HTML
  • HTML
LT3965IFE-1#TRPBF
  • HTML
  • HTML
LT3965IFE-1#WPBF
  • HTML
  • HTML
LT3965IFE-1#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3965EFE#PBF

量产

LT3965EFE#TRPBF

量产

LT3965EFE#WPBF

量产

LT3965EFE#WTRPBF

量产

LT3965EFE-1#PBF

量产

LT3965EFE-1#TRPBF

量产

LT3965EFE-1#WPBF

量产

LT3965EFE-1#WTRPBF

量产

LT3965IFE#PBF

量产

LT3965IFE#TRPBF

量产

LT3965IFE#WPBF

量产

LT3965IFE#WTRPBF

量产

LT3965IFE-1#PBF

量产

LT3965IFE-1#TRPBF

量产

LT3965IFE-1#WPBF

量产

LT3965IFE-1#WTRPBF

量产

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT3965EFE#PBF

量产

LT3965EFE#TRPBF

量产

LT3965EFE-1#PBF

量产

LT3965EFE-1#TRPBF

量产

LT3965IFE#PBF

量产

LT3965IFE#TRPBF

量产

LT3965IFE-1#PBF

量产

LT3965IFE-1#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3965EFE#PBF

量产

LT3965EFE#TRPBF

量产

LT3965EFE#WPBF

量产

LT3965EFE#WTRPBF

量产

LT3965EFE-1#PBF

量产

LT3965EFE-1#TRPBF

量产

LT3965EFE-1#WPBF

量产

LT3965EFE-1#WTRPBF

量产

LT3965IFE#PBF

量产

LT3965IFE#TRPBF

量产

LT3965IFE#WPBF

量产

LT3965IFE#WTRPBF

量产

LT3965IFE-1#PBF

量产

LT3965IFE-1#TRPBF

量产

LT3965IFE-1#WPBF

量产

LT3965IFE-1#WTRPBF

量产

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT3965EFE#PBF

量产

LT3965EFE#TRPBF

量产

LT3965EFE-1#PBF

量产

LT3965EFE-1#TRPBF

量产

LT3965IFE#PBF

量产

LT3965IFE#TRPBF

量产

LT3965IFE-1#PBF

量产

LT3965IFE-1#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2218A

LT3965EFE/LT3797演示板 | 具有矩阵LED调光器的2串降压LED驱动器;9V ≤ VIN ≤ 30V,500mA时具有最高30VLED(8个LED/串)

zoom

DC2218A

LT3965EFE/LT3797演示板 | 具有矩阵LED调光器的2串降压LED驱动器;9V ≤ VIN ≤ 30V,500mA时具有最高30VLED(8个LED/串)

LT3965EFE/LT3797演示板 | 具有矩阵LED调光器的2串降压LED驱动器;9V ≤ VIN ≤ 30V,500mA时具有最高30VLED(8个LED/串)

产品详情

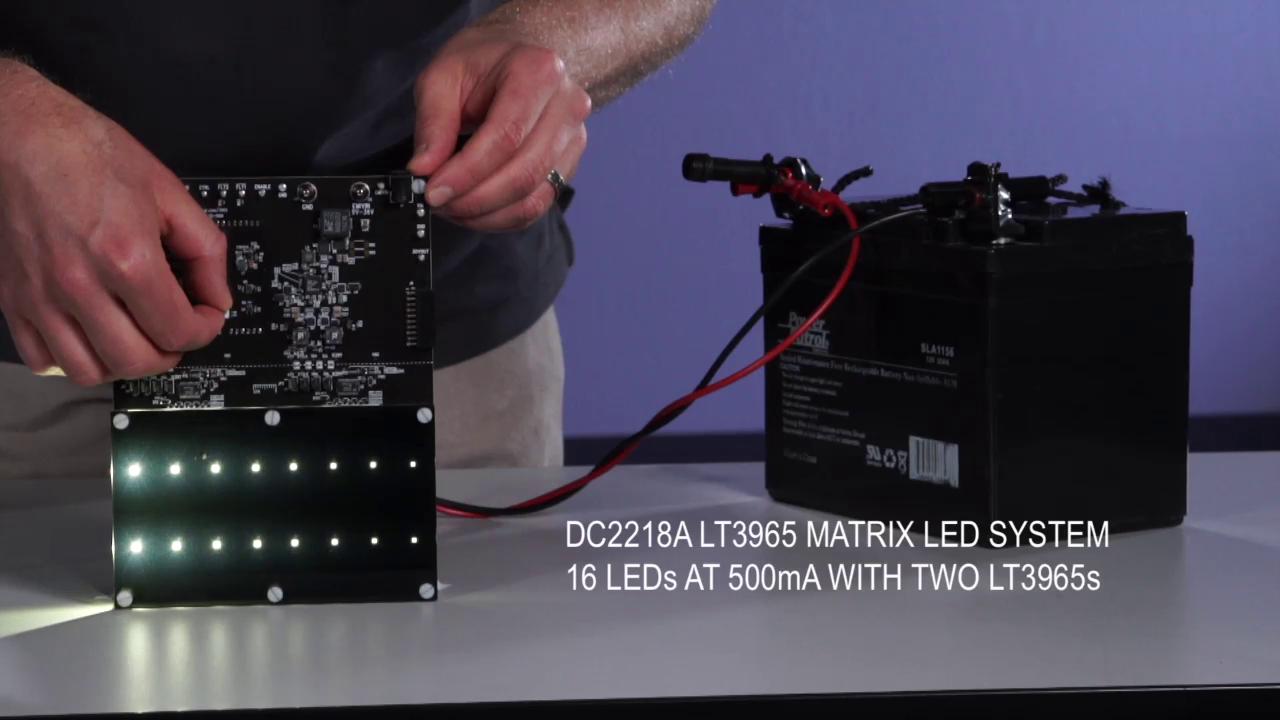

演示电路DC2218A是采用LT3965 8开关矩阵LED调光器IC的矩阵LED调光器系统。16个500mA LED可通过两个8开关LED调光器LT3965 IC单独打开、关闭或进行PWM调光。两个LED串由LT3797三输出LED控制器IC的两个降压LED驱动器输出进行驱动。LT3797的第三个通道用作30V预升压稳压器,以向两个降压LED驱动器通道提供适当的输入电压。DC2218A可以通过9V至30V输入进行驱动,并且可以承受高达36V的电压瞬变。
