LT3952A

推荐用于新设计

具有 4A 开关电流的 60V LED 驱动器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 4000:1 True Color PWM™ 调光
  • 4A、60V 内部 DMOS 开关
  • 宽输入电压范围：3V 至 42V
  • 0V 至 60V 输出电流调节（带监视器）
  • 适用于 PWM 和输出断开功能的 PMOS 开关驱动器
  • LED 短路保护和 SHORTLED 标记
  • 内部展频 (SSFM)
  • 恒流和恒压调节
  • 输入电流限制和监控器
  • 可调频率：200kHz 至 3MHz，可与外部时钟同步
  • 10:1 模拟调光
  • 使用 OPENLED 标记实现可编程 LED 开路保护
  • 可编程 VIN 欠压和过压锁定
  • 采用 28 引脚 TSSOP 封装

LT3952A 是一款具内部 60V、80mΩ DMOS 电源开关的电流模式升压型 DC/DC 转换器。LT3952A 专为驱动采用多种配置的高功率 LED 而特别设计。。它将输入和输出电流调节环路与输出电压调节相结合，以充当一个灵活的电流/电压源。

可编程开关频率和任选的扩频调制可降低 EMI，同时仍然实现了针对效率或组件尺寸的外部组件优化。LED 电流可通过一个外部检测电阻器进行编程，并能利用 CTRL 引脚上的一个电压在零标度至全标度的范围内进行调节。外部 PWM 输入提供 LED 接通/关断控制和 4000:1 调光比，而一个内部 PWM 发生器则为独立型或 I/O 受限的应用提供了 PWM 调光的效率。LT3952A 采用耐热性能增强型 28 引脚 TSSOP 封装。

应用

  • 显示器背光照明
  • 汽车和航空电子设备照明
  • 准确的电流限制电压调节器
LT3952A
具有 4A 开关电流的 60V LED 驱动器

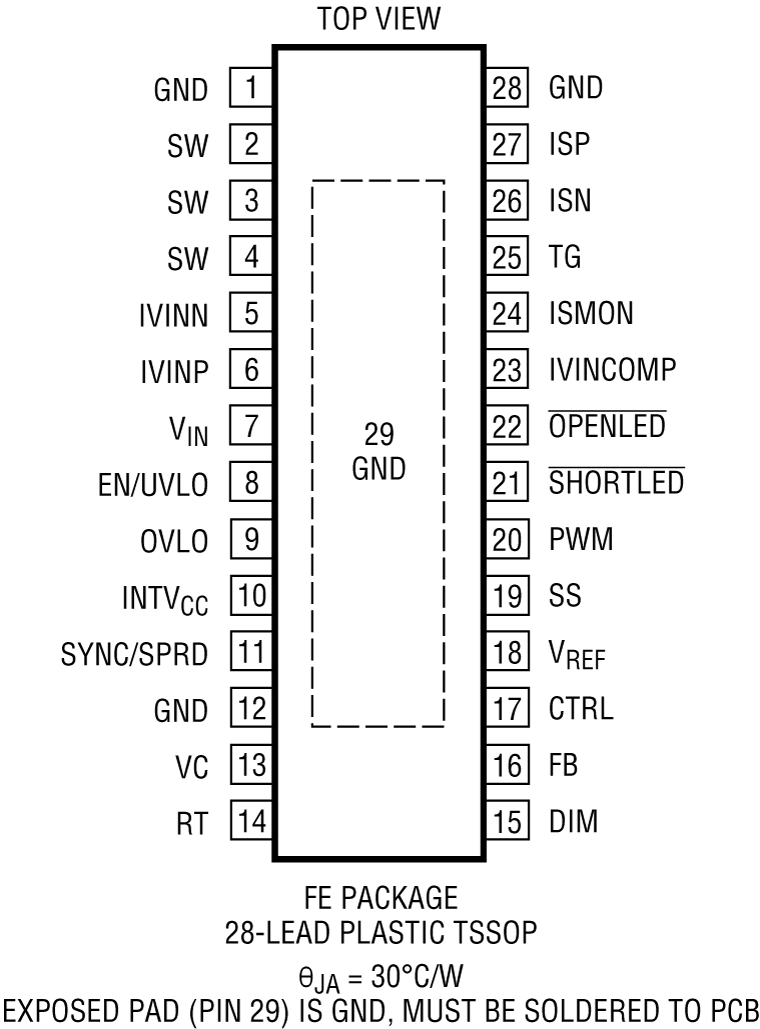

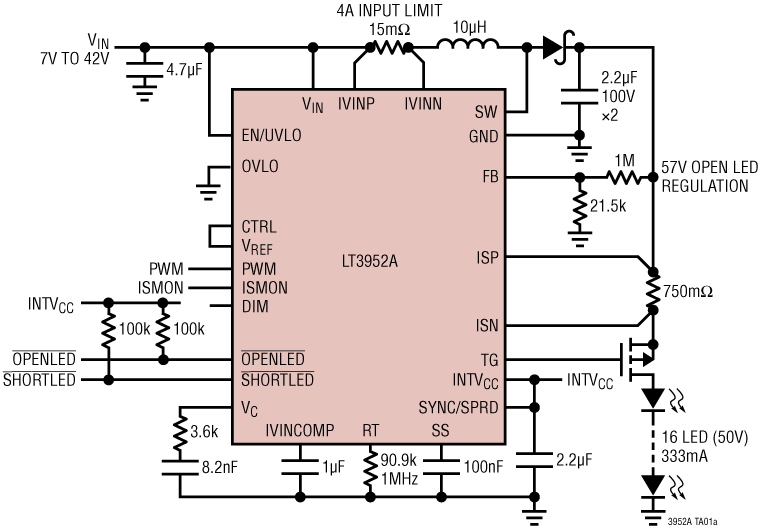

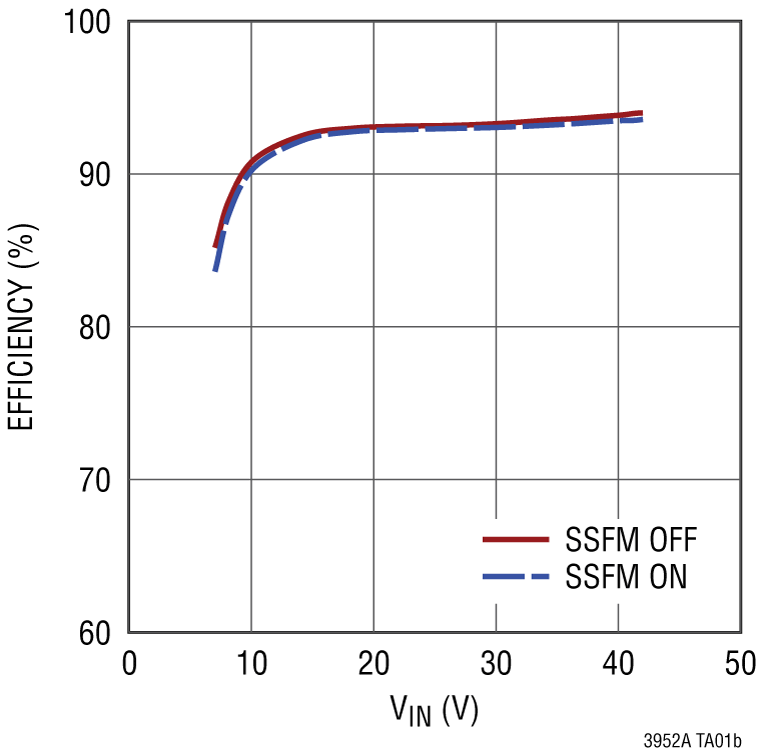

3952A Application Circuit 3952A Pin Configuration 3952A Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LT3952
  • LT3952A
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2013A

LT3952AEFE 演示板 | CC/CV 升压型 LED 驱动器，5V ≤ VIN ≤ 36V，VLED = VIN 高达 50V (在 330mA)

立即购买 更多内容

产品详情

演示电路 DC2013A 是一款具有内部 4A 开关的 60V LED 驱动器，其采用 LT3952A 单片式 LED 驱动器。它接受 5V 至 36V 的输入电压 (瞬态电压至 42V)，并可在 330mA 电流下将单个 LED 灯串升压至高达 50V LED。DC2013A 具有集成化 4A 开关、恒定电流和恒定电压输出控制以及输入电流限制和监视功能。

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
DC2361A

LT3952AEFE演示板 | 2 MHz LED 驱动器，8 V ≤ VIN ≤ 28 V，40 V 时 IOUT = 330 mA

立即购买 更多内容

产品详情

演示电路DC2361A是一款具有内部4 A开关的2 MHz 60 V LED驱动器，采用LT3952单片LED驱动器。它接受8 V至28 V的输入电压（瞬态电压高达36 V），并可在330 mA时将单串LED升压至高达40 V。DC2361A采用集成式4 A开关、恒流和恒压输出控制以及输入电流限制和监控。
DC2013A
LT3952AEFE 演示板 | CC/CV 升压型 LED 驱动器，5V ≤ VIN ≤ 36V，VLED = VIN 高达 50V (在 330mA)

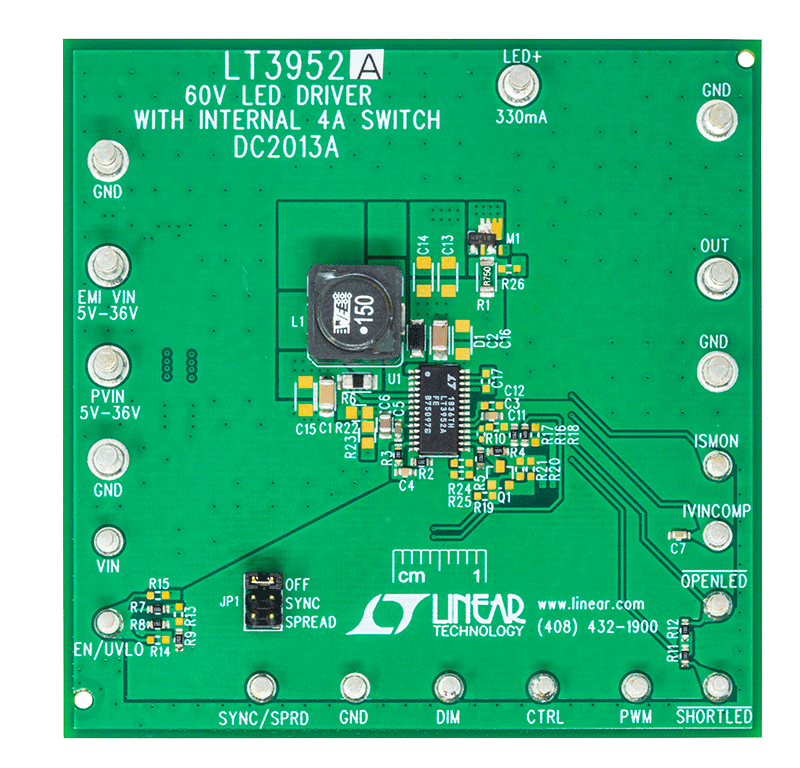

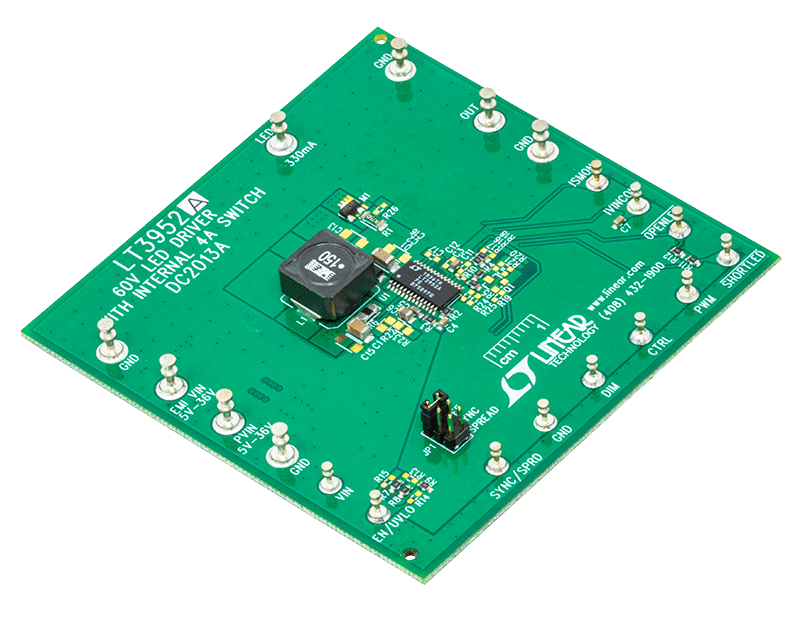

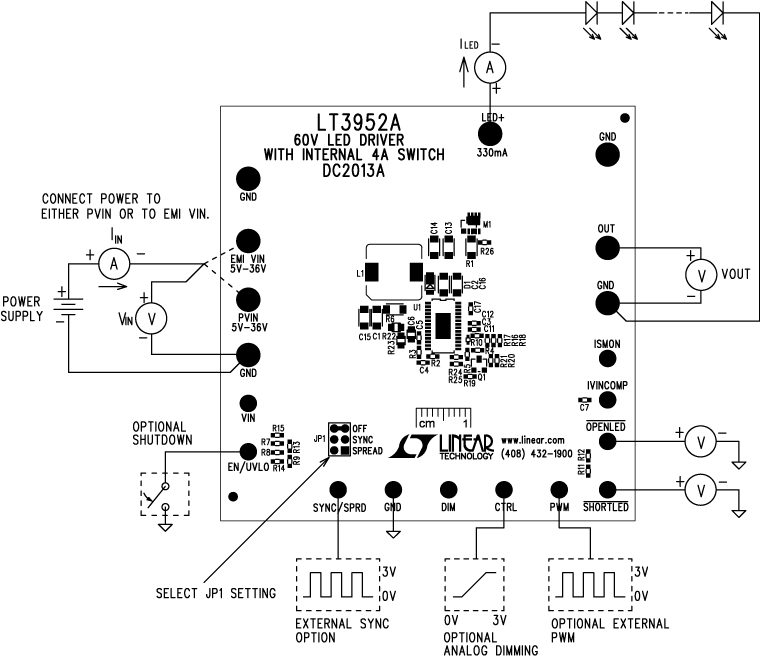

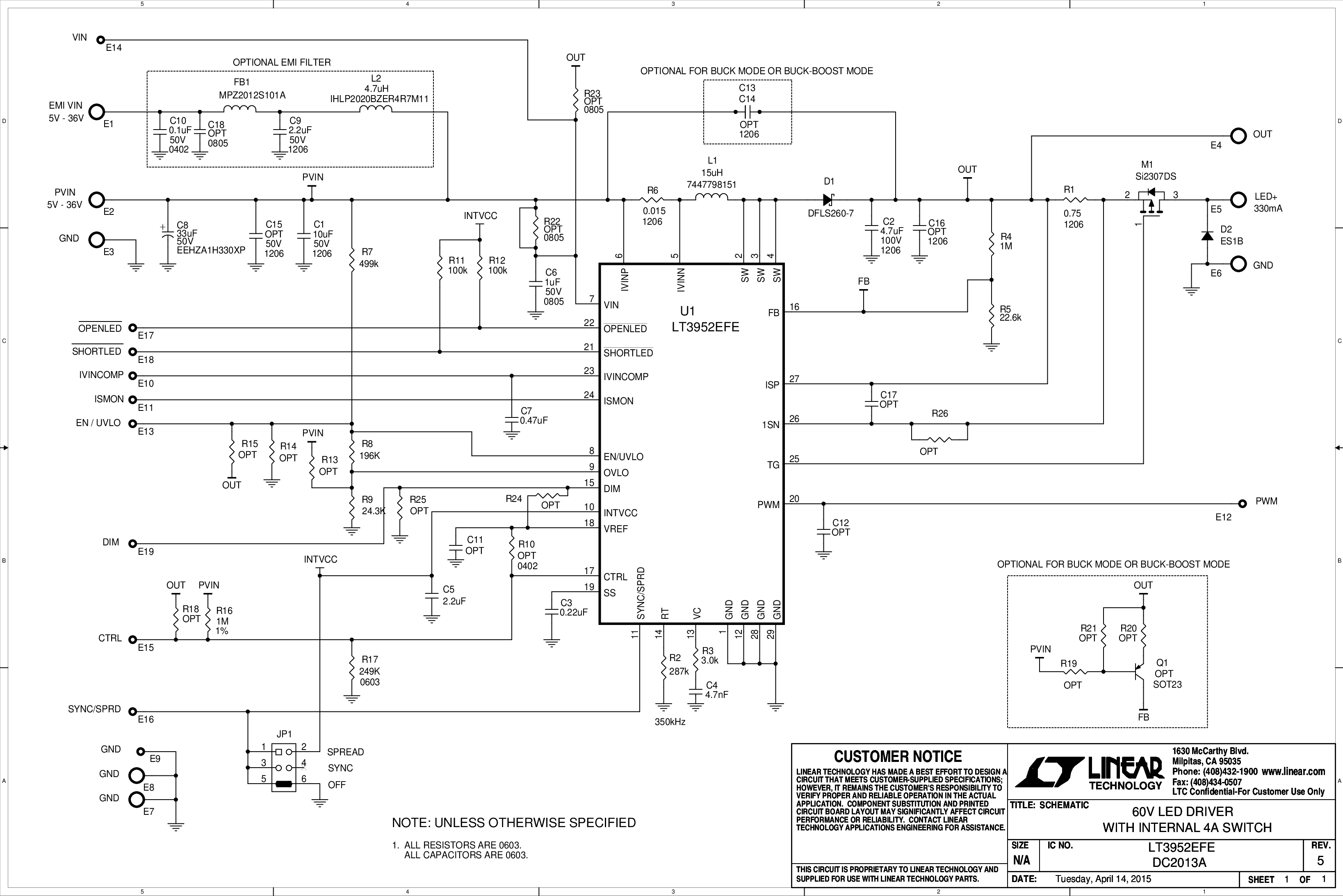

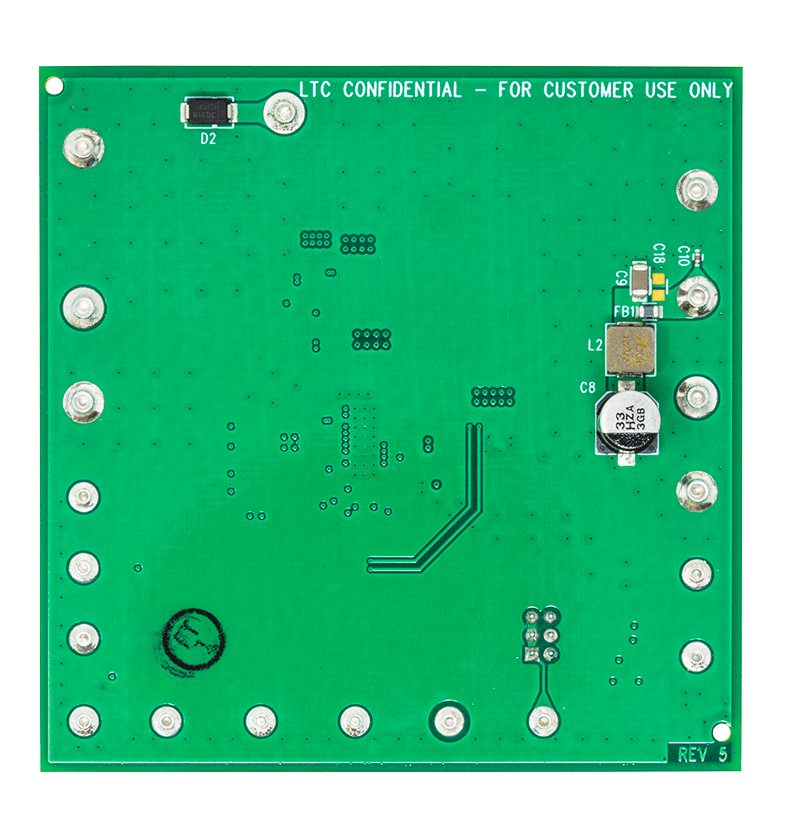

DC2013A Evaluation Board DC2013A Evaluation Board - Top View DC2013A Evaluation Board - Bottom View DC2013A DC2013A - Schematic
DC2361A
LT3952AEFE演示板 | 2 MHz LED 驱动器，8 V ≤ VIN ≤ 28 V，40 V 时 IOUT = 330 mA

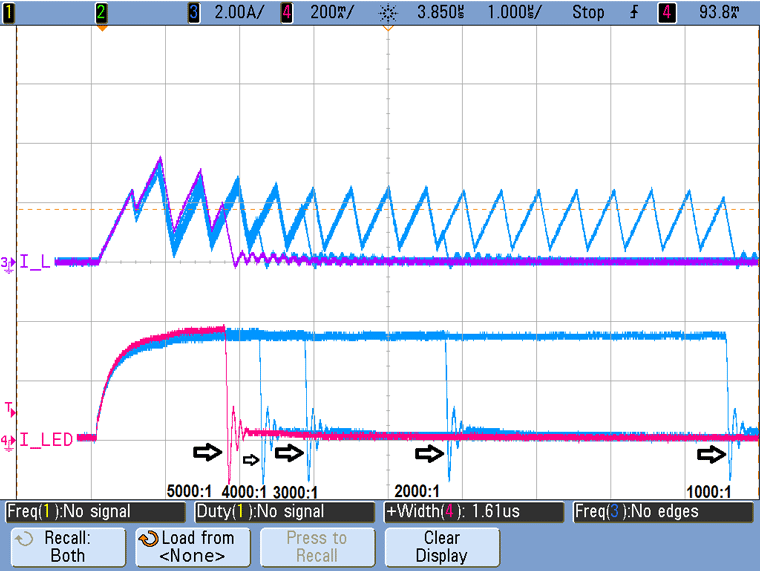

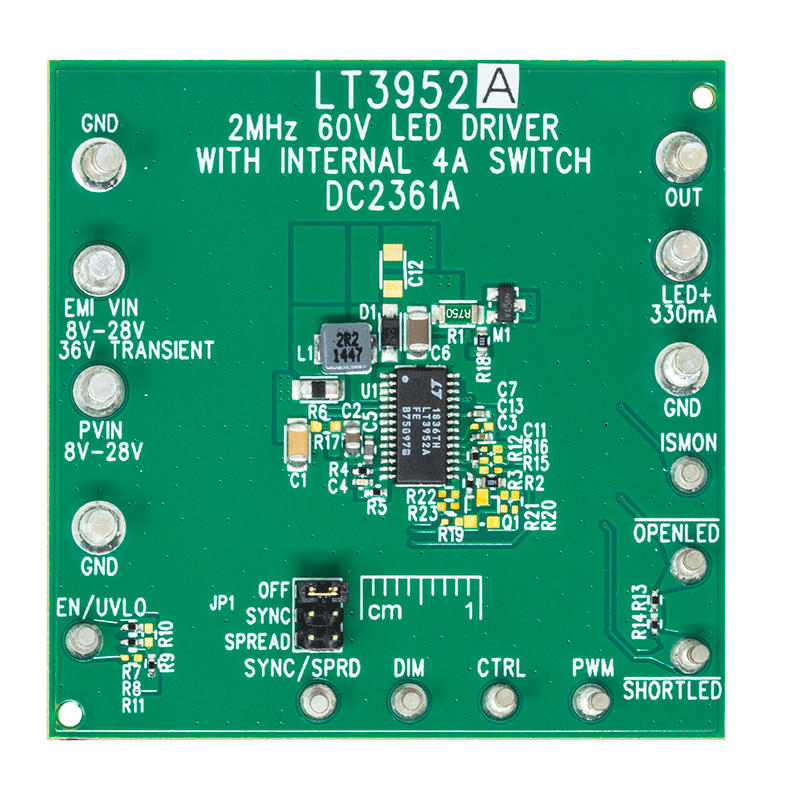

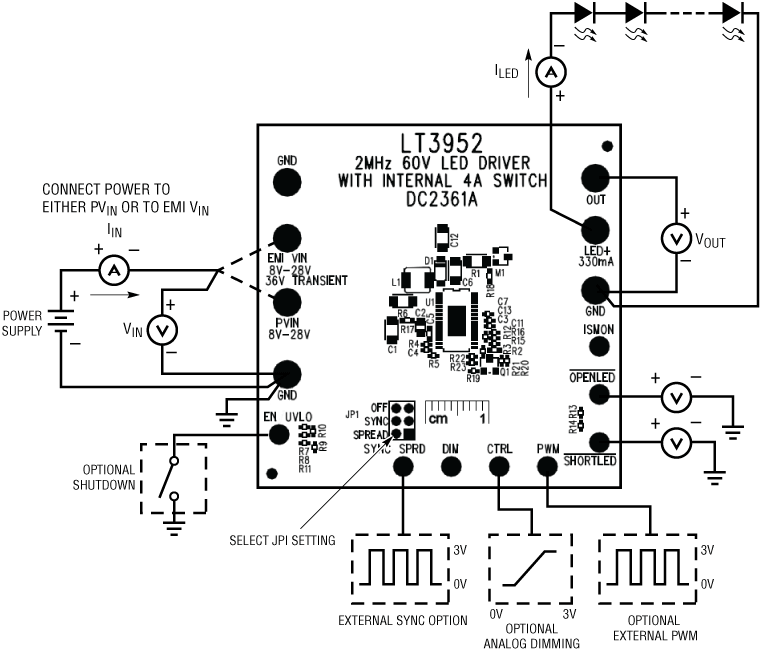

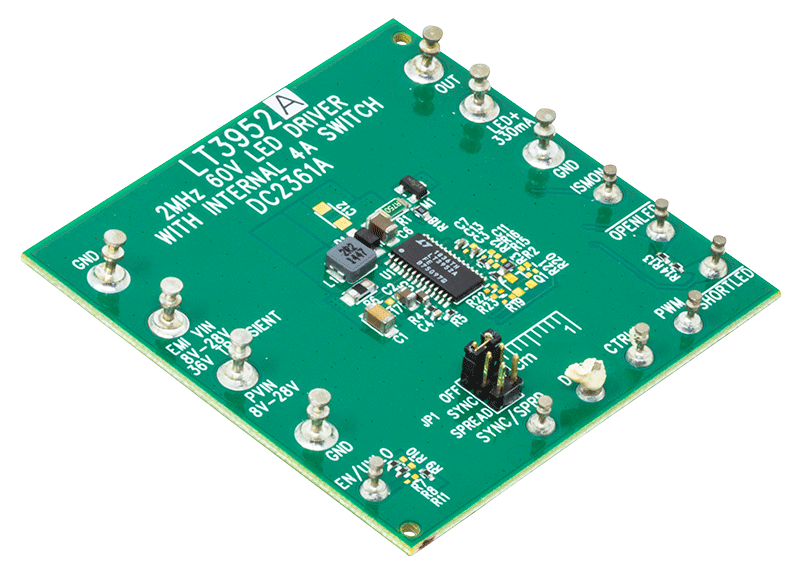

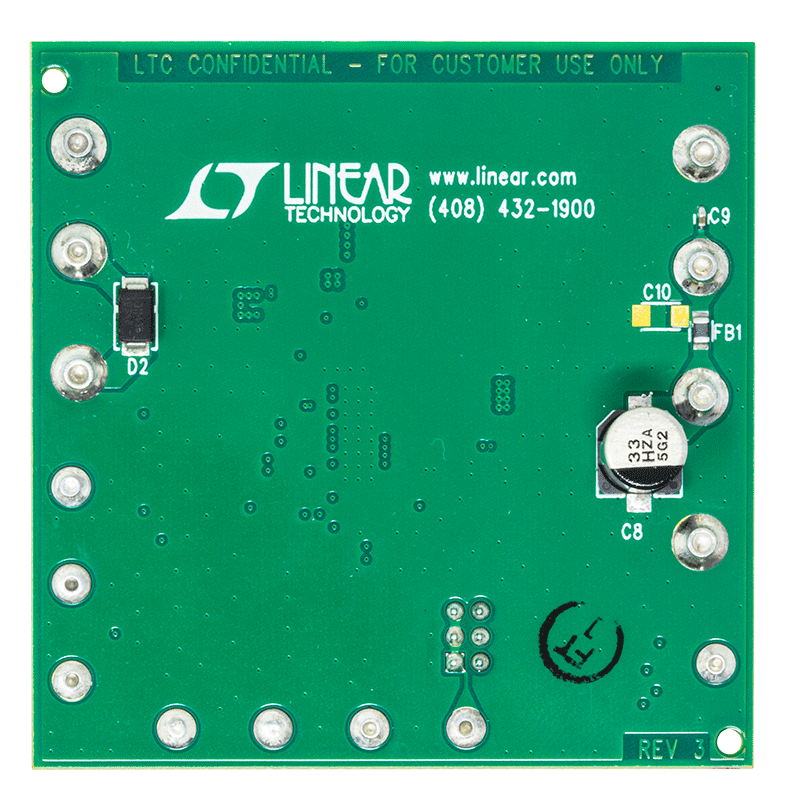

DC2361A Evaluation Board DC2361A Evaluation Board - Top View DC2361A Evaluation Board - Bottom View DC2361A Application Circuit DC2361A Performance Graph
