LT3952

具 4A 开关电流的 60V LED 驱动器

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 4000 : 1 True Color PWM 调光
  • 4A、60V 内部 DMOS 开关
  • 宽输入电压范围:3V 至 42V
  • 利用监视器提供 0V 至 60V 输出电流调节
  • 用于 PWM 和输出断接的 PMOS 开关驱动器
  • LED 短路保护和 SHORTLED 标记
  • 内部扩频频率调制
  • 恒定电流和恒定电压调节
  • 输入电流限制和监视
  • 可调频率:200kHz 至 3MHz,可同步至一个外部时钟
  • 10 : 1 模拟调光
  • OPENLED 标记的可编程 LED 开路保护
  • 可编程 VIN 欠压和过压闭锁

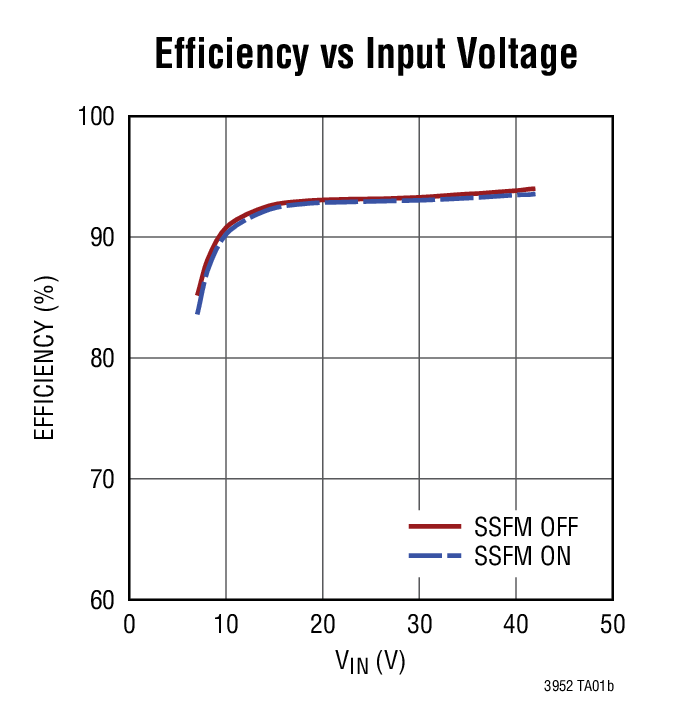

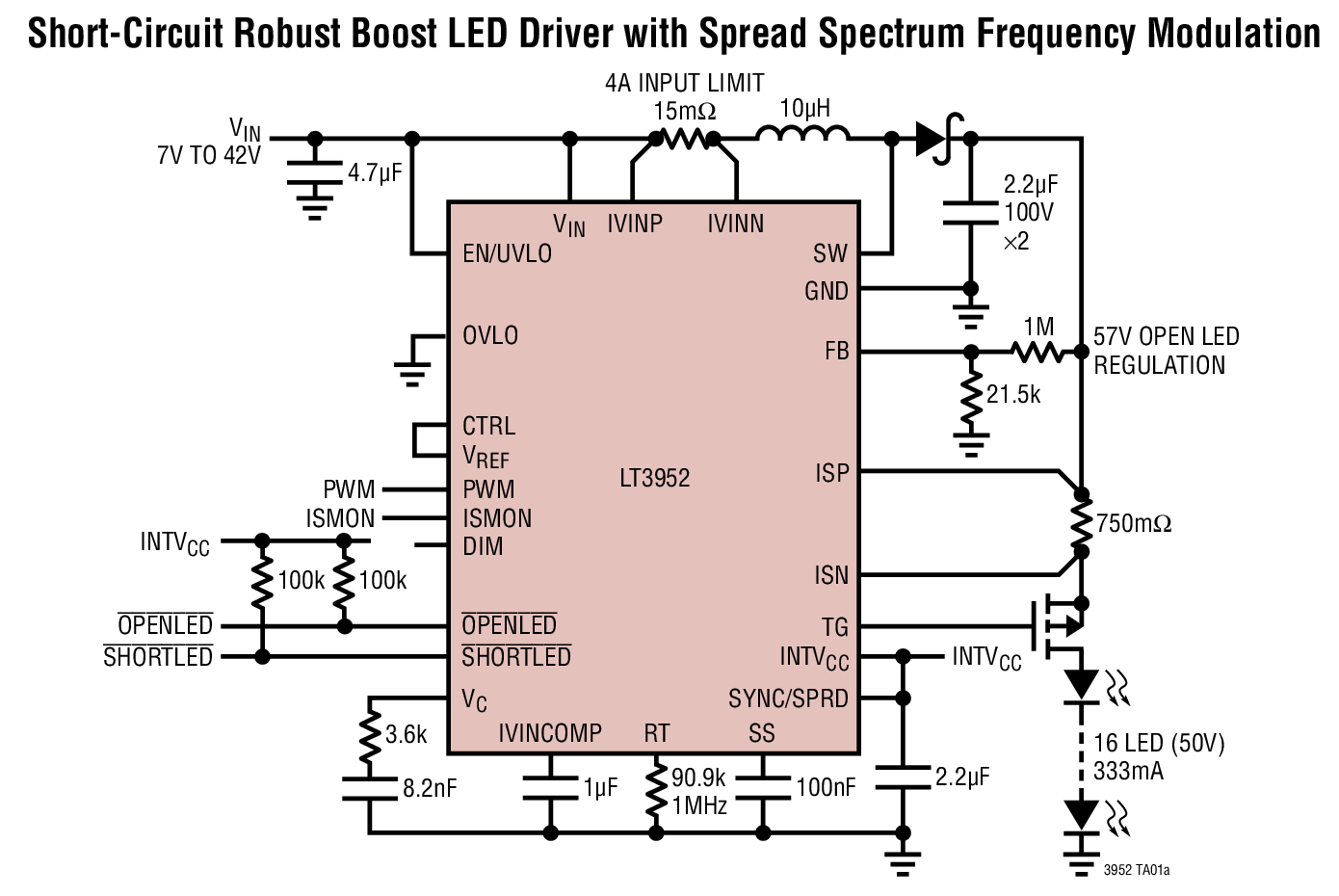

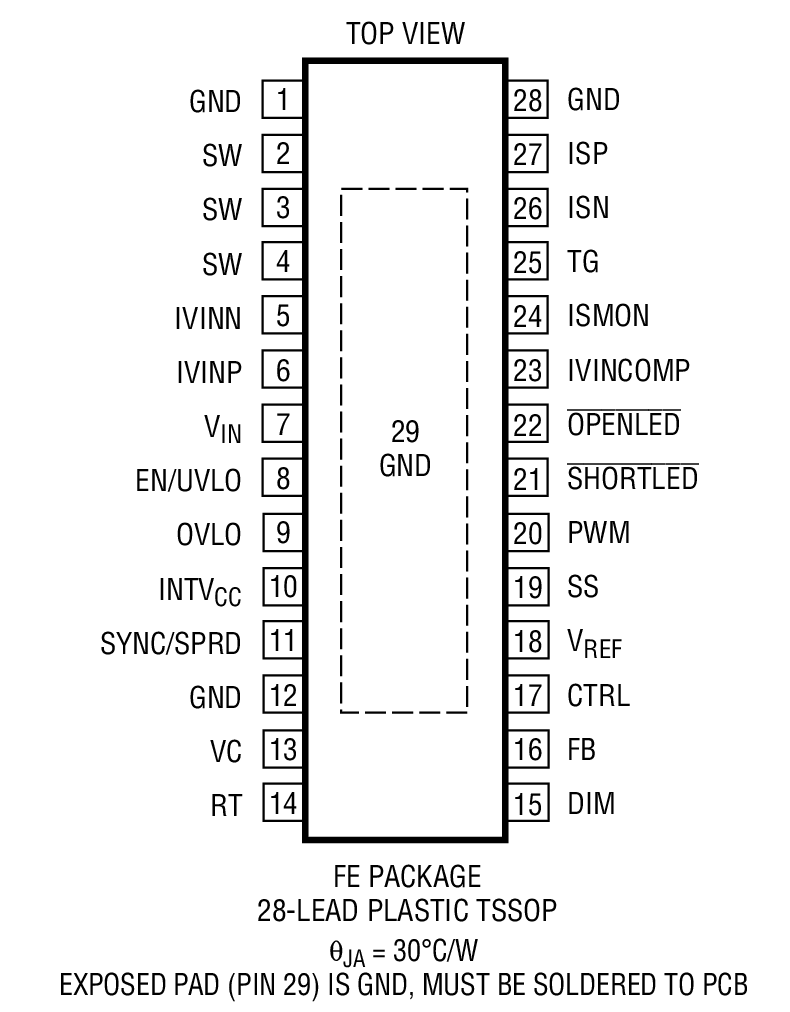

  • 采用 28 引脚 TSSOP 封装
更多细节
show more Icon

LT®3952 是一款电流模式升压型 DC/DC 控制器,其具有一个内部 60V、80mΩ DMOS 电源开关。LT3952 专为驱动采用多种配置的高功率 LED 而设计。它把输入和输出电流调节环路与输出电压调节组合起来,可充当一个灵活的电流 / 电压源。

可编程开关频率和任选的扩频调制可降低 EMI,同时仍然实现了针对效率或组件尺寸的外部组件优化。LED 电流可由一个外部检测电阻器来设置,并能利用 CTRL 引脚上的一个电压在零标度至全标度的范围内进行调节。外部 PWM 输入提供了 LED ON/OFF 控制功能和 4000:1 的调光比,而一个内部 PWM 发生器则为独立型或 I/O 受限的应用提供了 PWM 调光的效率。LT3952 采用耐热性能增强型 28 引脚 TSSOP 封装。



Applications

  • 显示器背面照明
  • 汽车和航空电子设备照明
  • 准确的电流限制电压调节器
