LT3950

具有内部指数刻度调光功能的 60V、1.5A LED 驱动器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 可在升压、SEPIC、降压以及升降压模式下工作
  • 128:1 内部指数刻度 PWM 调光
  • 宽输入电压范围 (3V 至 60V)
  • 1.5A、60V 内部开关
  • 20000:1 100Hz 外部 PWM 调光
  • ±2% LED 电流和输出电压调节
  • 用于 PWM 调光的 PMOS 开关驱动器
  • LED 短路/断路保护和指示
  • 恒压恒流调节
  • 300kHz 至 2MHz 可调开关频率
  • 100Hz 至 1kHz 可调 PWM 发生器频率
  • 内部展频 (SSFM)
  • 轻松同步至外部时钟
  • 具有滞后的可编程 VIN UVLO

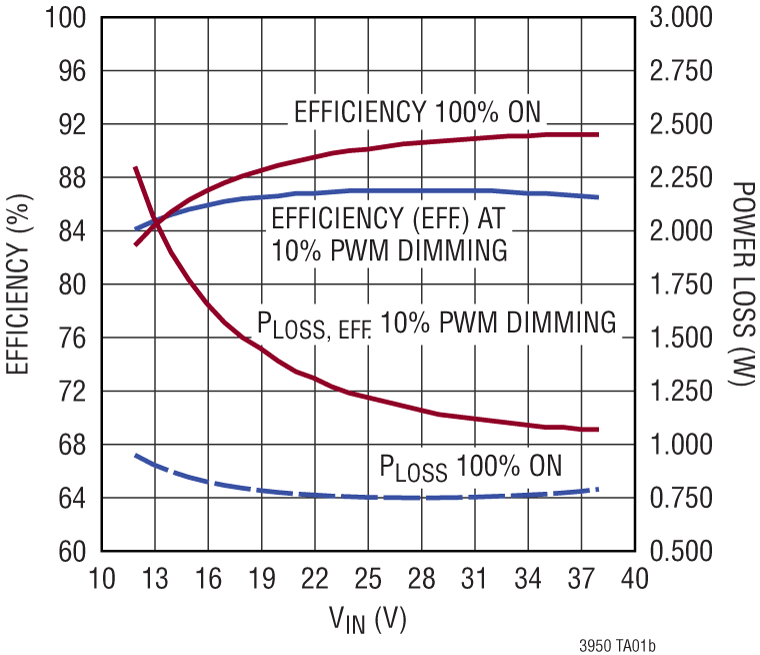

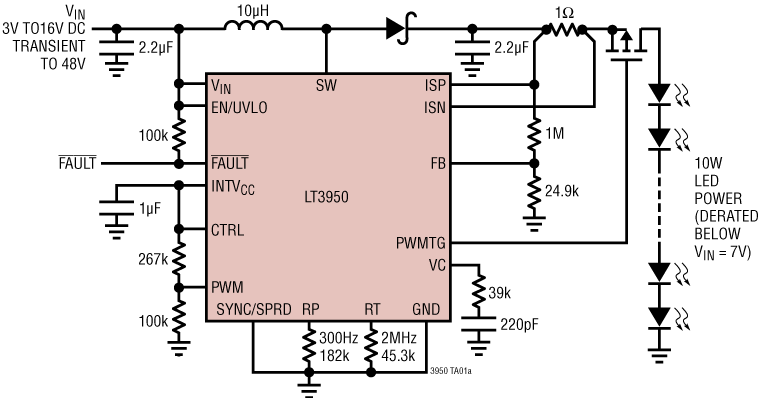

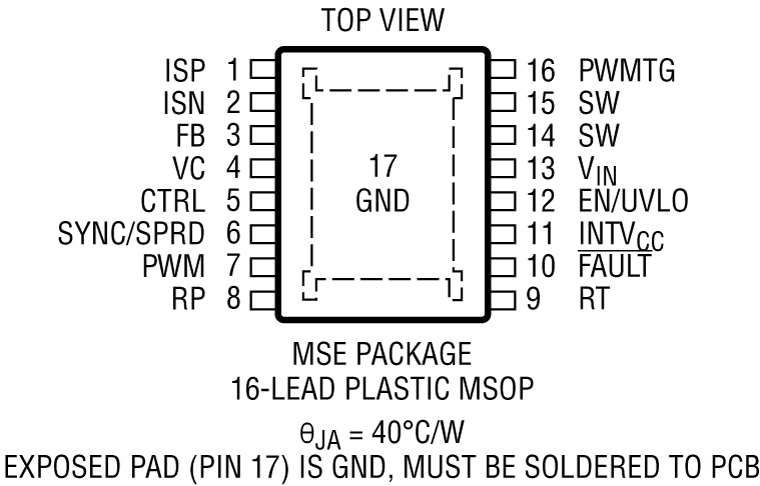

  • 采用 16 引脚 MSOP 封装
更多细节
show more Icon

LT3950 是一款多拓扑 DC/DC 转换器,专门设计用于驱动高电流 LED。它包含 1.5A、60V DMOS 开关,并支持外部 PWM 调光 PMOS。LT3950 具有用于调光的内部 PWM 发生器,该发生器将模拟控制信号映射到用于定义 PWM 调光占空比的指数坐标系。使用指数坐标系定义占空比,可在大 LED 电流范围内保持调光分辨率。除了作为恒定电流源之外,LT3950 还提供输出电压调节。如果发生开路 LED 事件,可以用来防止损坏部件。可编程开关频率为提高效率或减小组件尺寸提供了设计灵活性。启用扩频频率调制,可降低 EMI。通过使用外部时钟驱动 SYNC/SPRD 引脚,也可以轻松地使开关频率同步。LED 电流可通过单个外部检测电阻进行编程,并可通过 CTRL 引脚上的模拟信号,将其从零调整至满量程。

应用

  • 显示器背光照明
  • 汽车和航空电子设备照明

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3950EMSE#PBF
  • HTML
  • HTML
LT3950EMSE#TRPBF
  • HTML
  • HTML
LT3950JMSE#PBF
  • HTML
  • HTML
LT3950JMSE#TRPBF
  • HTML
  • HTML
LT3950JMSE#WPBF
  • HTML
  • HTML
LT3950JMSE#WTRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

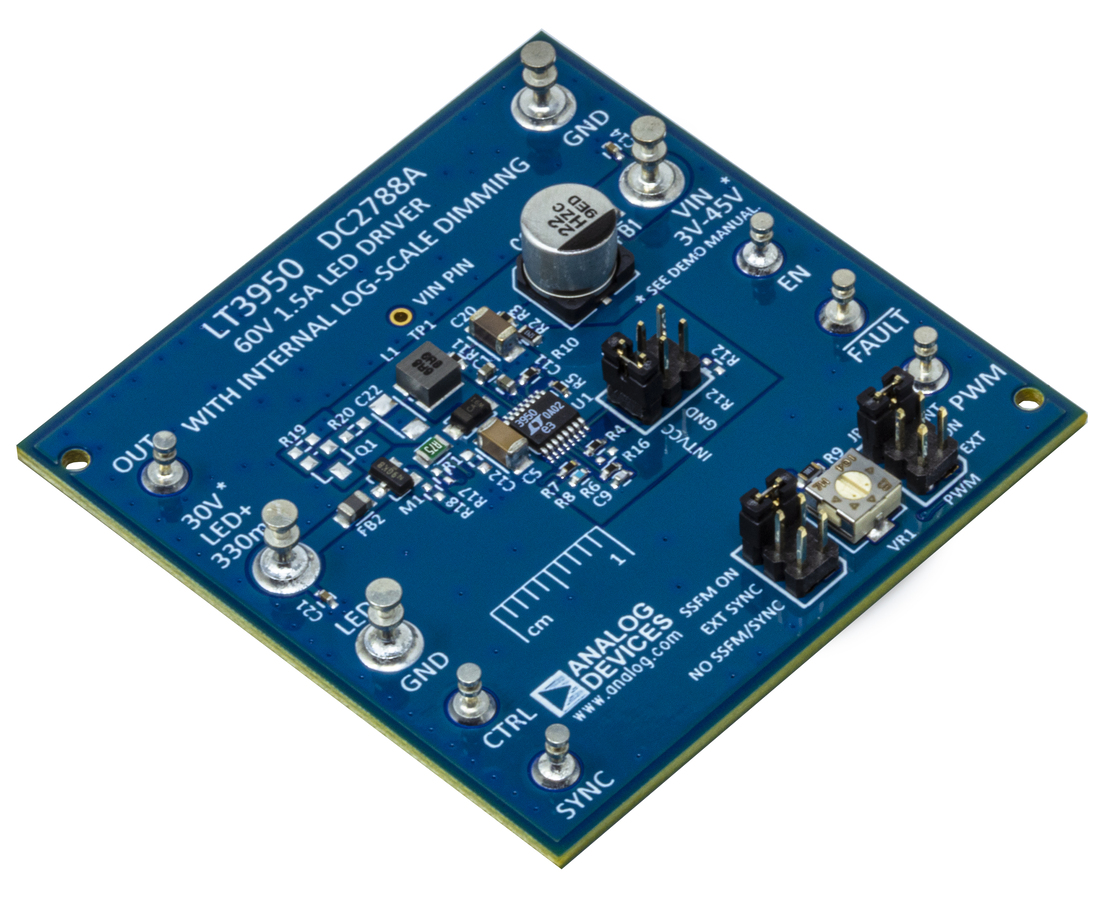

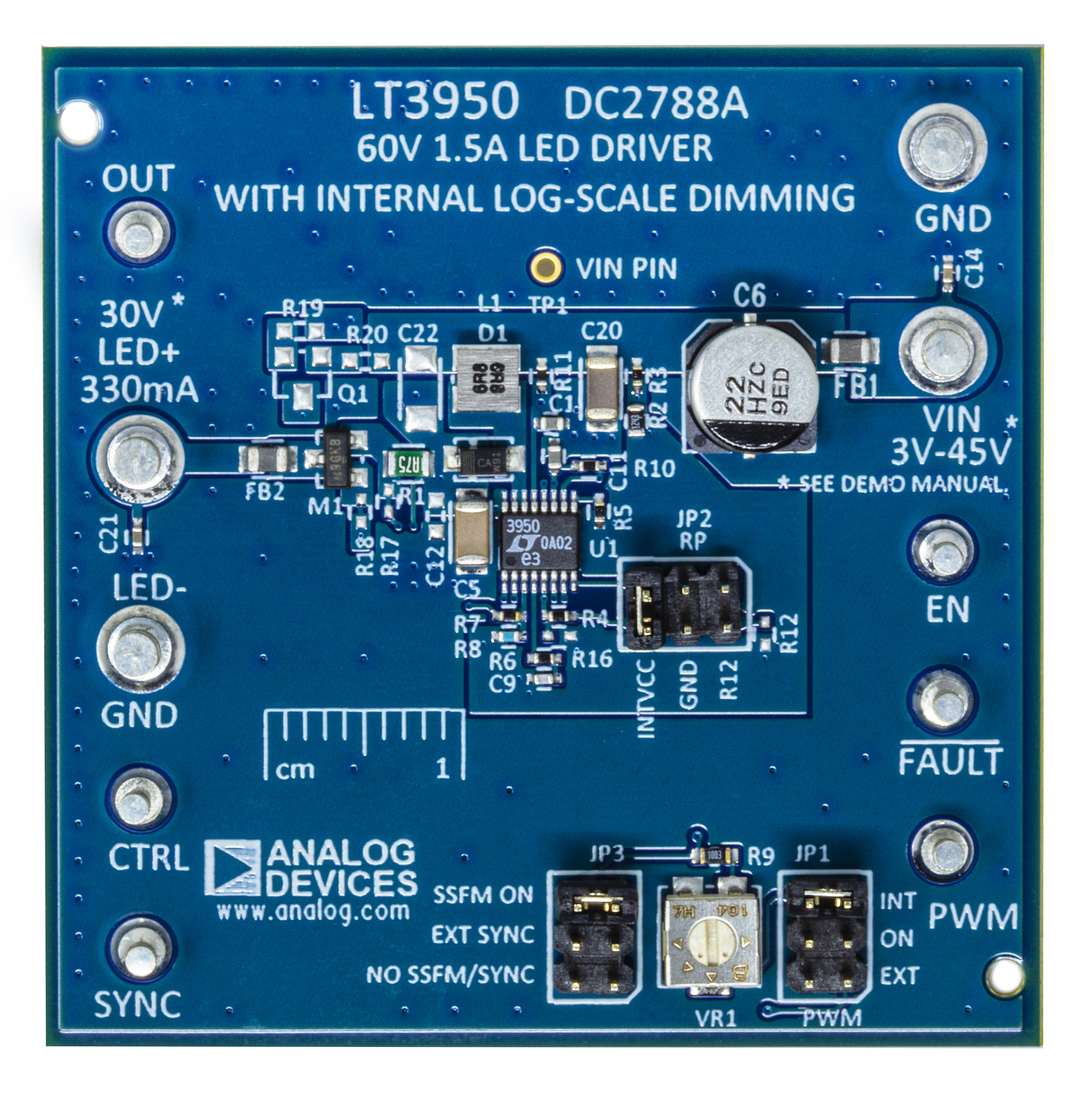

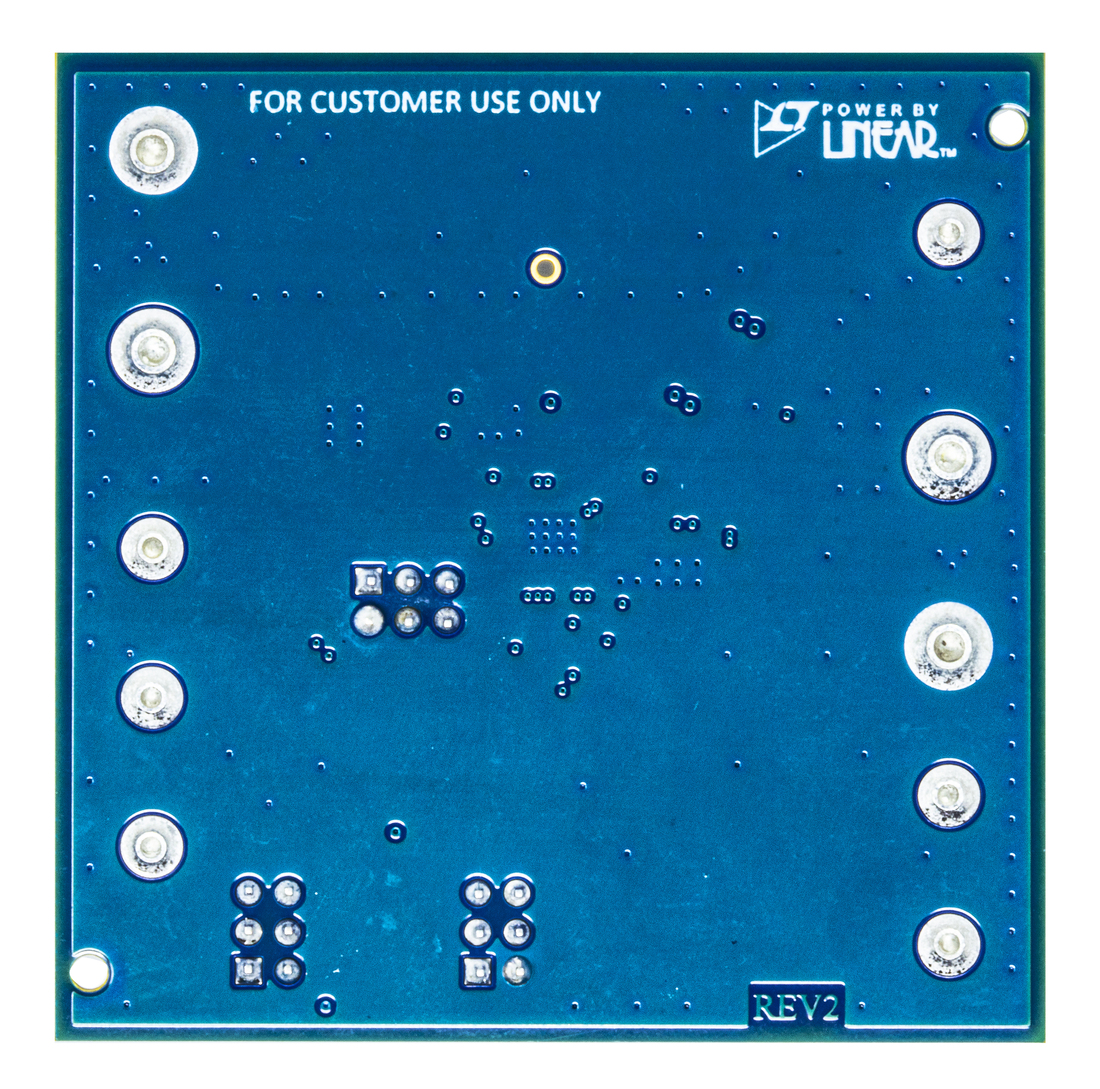

DC2788A

LT3950演示板 | 具有内部对数刻度调光的60V 1.5A LED驱动器

zoom

DC2788A

LT3950演示板 | 具有内部对数刻度调光的60V 1.5A LED驱动器

LT3950演示板 | 具有内部对数刻度调光的60V 1.5A LED驱动器

产品详情

演示电路2788A是采用LT®3950的升压型LED驱动器。该演示电路以330mA的电流为一串LED供电。升压拓扑可用于驱动组装好、高达28V的LED串。LT3950的最大输出电压为60V。DC2788A的制造输入电压范围为6V至24V。它还以2MHz运行,并具有在2.0MHz至2.5MHz频率范围内打开展频(SSFM)的能力。调光控制可通过外部或内部生成的时钟源的模拟调光或PWM调光实现。DC2788A的欠压锁定(UVLO)设置在6.6V,开启时,具有1.0V的滞后。

通过对演示电路进行简单修改,可以调整UVLO电压、LED电流、输出电压范围、开关频率、亮度控制、SSFM和拓扑。

LT3950是一款单芯片、1.5A峰值开关电流、60V LED驱动器。IC的保证峰值开关电流额定值为1.5A,了解这一点,对于在给定LED电压和输入电压下,计算升压型转换器最大输出电流非常重要。LT3950具有SSFM和一个控制良好的SW节点,以实现低辐射。

200 kHz至2 MHz的频率范围以及高端PWMTG PWM调光MOSFET使其成为许多应用的通用IC。它可用于升压、降压-升压模式和降压模式LED驱动器应用。PWMTG MOSFET不仅具有高PWM调光比功能,而且还可以用作短路保护套件。FAULT标志指示输出中存在短路或LED开路故障。

该演示电路设计为易于重新配置,以适合其他应用,包括数据手册中的示例原理图。请咨询技术支持,以获取帮助。

高压操作、3V输入电压操作、多种拓扑、紧凑的小尺寸、故障保护、低EMI和多种亮度控制选项,使LT3950灵活而强大,适用于紧凑、对噪声敏感的LED驱动器解决方案。该演示电路中的LT3950JMSE采用耐热性能增强型、16引脚塑料MSOP封装。必须结合本演示手册阅读LT3950数据手册,以便正确使用或修改DC2788A演示电路。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
