  • 4开关单电感器架构允许 VIN 高于、低于或等于 VOUT
  • 恒压和恒流调节
  • 专有峰值-降压峰值-升压电流模式
  • 输入电压范围：3V至36V
  • 输出电压范围：0V至36V
  • 输出电压调节能力：±1.5%
  • 输出电流调节能力：±3%
  • 5000:1外部和128:1内部PWM调光
  • 开路和短路LED保护，并提供故障报告
  • 300kHz至2MHz固定开关频率，具有外部频率同步功能
  • 无闪烁扩频，帮助实现低EMI
  • 提供28引脚QFN (4mm × 5mm)封装
  • 通过AEC-Q100汽车应用认证
LT3942
36V、2A同步降压-升压转换器和LED驱动器
LT3942 Application Circuit LT3942 Pin Configuration LT3942 Pin Configuration LT3942 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 3

LTspice中提供以下器件型号：

  • LT3942

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

  • LT3942
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC2404A

LT3942演示板 | 36V、2A同步降压-升压转换器和LED驱动器

立即购买 更多内容

产品详情

演示电路2404A是一款采用LT®3942的36V同步降压-升压LED驱动器。当VIN为9V至36V时，它可以驱动1A、最高14V的单串LED，并且能够通过更低的ILED以低至3VIN的电压运行。DC2404A在禁用展频 (SSFM) 时以2MHz的开关频率运行。SSFM使能后，可以将LT3942的开关频率从fSW扩展至fSW + 25%，以降低EMI。

LT3942的工作输入电压范围为3V至36V。它具有内部同步40V开关，可实现高效率和小尺寸。它具有300kHz至2MHz的可调开关频率。LT3942可以与外部源进行同步，可以在启用SSFM进行编程以实现低EMI，或者设置为正常运行。

LT3942集成PWMTG高端PWM MOSFET驱动器，有助于提供输出短路保护，以及对连接的LED进行PWM调光。LED串可以通过外部PWM信号进行PWM调光，也可以使用内部生成的PWM信号进行调光。DDC2404A配有跳线，可设置为在内部生成的PWM信号与外部生成的PWM信号之间切换。外部PWM设置默认为接近100%开启，不施加PWM信号。还可以通过在CTRL引脚上施加可控直流电压来对LT3942进行模拟调光。

在SSFM使能的情况下运行PWM调光时，SSFM与PWM信号对齐，以实现无闪烁操作。这适用于内部和外部PWM调光。

采用小型陶瓷输入和输出电容以节省空间和成本。该电路板的PVIN和PVOUT引脚附近放置微型高频电容器，以降低辐射EMI。如果LED串开路，则开路LED过压保护使用IC的恒压调节回路，将输出调节至17V峰值左右。可通过ISMON输出引脚监控输出电流。

可以通过几个简单的电阻选项在DC2404A上调节欠压闭锁。

DC2404A的输入和输出上有一个小型铁氧体磁珠EMI滤波器。这些滤波器与适当的板布局和SSFM相结合，可有效地降低EMI。对于低EMI应用，请遵循DC2404A的布局建议和四层PCB厚度要求。

LT3942可以用作恒流发光二极管驱动器和恒压稳压器。电路的微小变化可实现恒定的输出电压调节。

LT3942数据手册提供了完整的器件、操作说明和应用信息。必须结合演示电路2404A的演示手册阅读该数据手册。LT3942EUFD采用28引脚塑料QFN (UFD)封装，具有散热增强型裸露接地焊盘。为实现较大散热性能，适当设计电路板布局至关重要。请参考数据手册“布局考虑因素”部分。

eval board
schematic 2
schematic 3
schematic 4
schematic 5
DC3103A

LT3942演示板 | 36V 4开关降压-升压稳压器

立即购买 更多内容

产品详情

演示电路DC3103A是一款单片式4开关降压-升压型稳压器，内置LT3942。它的设计输出电压设置为12V，当输入电压介于7V和36V之间时，能够提供高达1A的电流。演示电路在输入电压低至3V的情况下继续工作，但输出功率能力降低。DC3103A配置为2MHz开关频率，禁用扩频频率调制 (SSFM)。启用时，SSFM会在2MHz和2.5MHz之间调整LT3942的开关频率，以提高EMI性能。

LT3942的工作输入电压范围为3V至36V。它具有内部同步40V开关，可实现高效率和小尺寸。它具有300kHz至2MHz的可调开关频率。LT3942可以与外部振荡器源进行同步，可以在启用SSFM的情况下进行编程，或者设置为正常运行。

该板采用陶瓷电容器，靠近PVIN和PVOUT引脚放置，以形成紧凑的高频热回路。SMD焊盘可用于在DC3103A的输入和输出上安装可选的铁氧体磁珠EMI滤波器。两个铁氧体磁珠组件的SMD焊盘之间的顶层铜上的小切口是正确安装EMI滤波器所必需的。这些滤波器与适当的电路板布局和SSFM相结合，可有效降低电磁辐射和传导EMI。对于低EMI应用，请遵循DC3103A的布局建议和四层PCB厚度要求。

DC3103A使用LT3942的电压调节环路来设置12V的恒定电压输出。LT3942既可作为恒压稳压器工作，也可作为恒流稳压器工作。对于LED驱动器设计，请参考演示电路DC2404A。DC2404A包括一个高端PMOS断路开关，用于协助PWM调光，以及针对LED驱动器应用的一些其他优化。

LT3942数据手册提供了完整的器件、操作说明和应用信息。必须将数据手册和DC3103A用户指南配合阅读。LT3942EUFD采用28引脚塑料QFN (UFD)封装，具有散热增强型裸露接地焊盘。为充分提高热性能和降低噪声性能，适当的板布局至关重要。请参阅DC3103A设计文件，了解适合稳压器应用的LT3942的推荐布局和布线。
DC2404A
LT3942演示板 | 36V、2A同步降压-升压转换器和LED驱动器
DC2404A
DC3103A
LT3942演示板 | 36V 4开关降压-升压稳压器

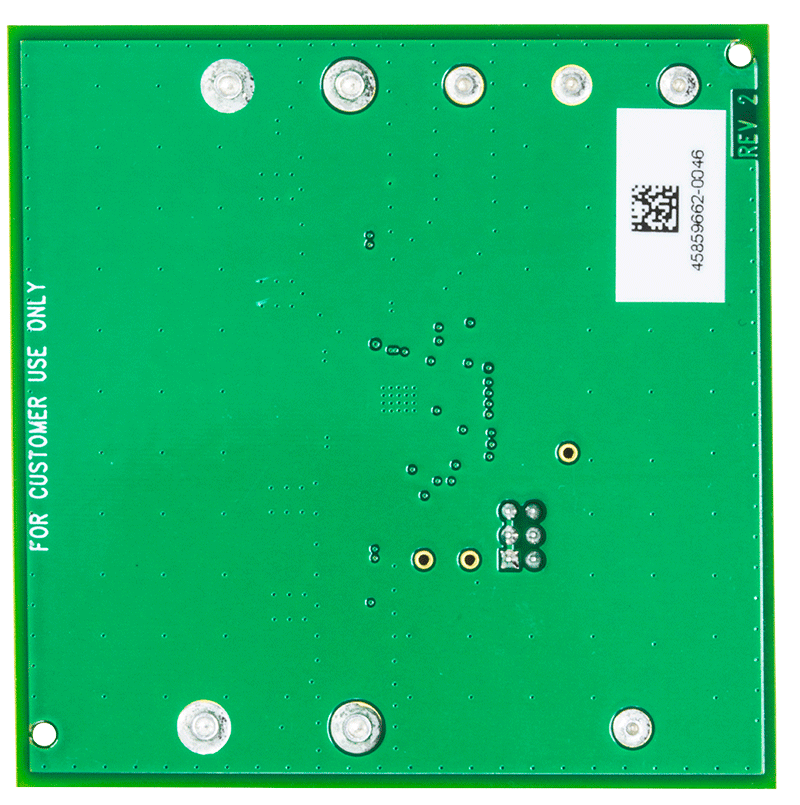

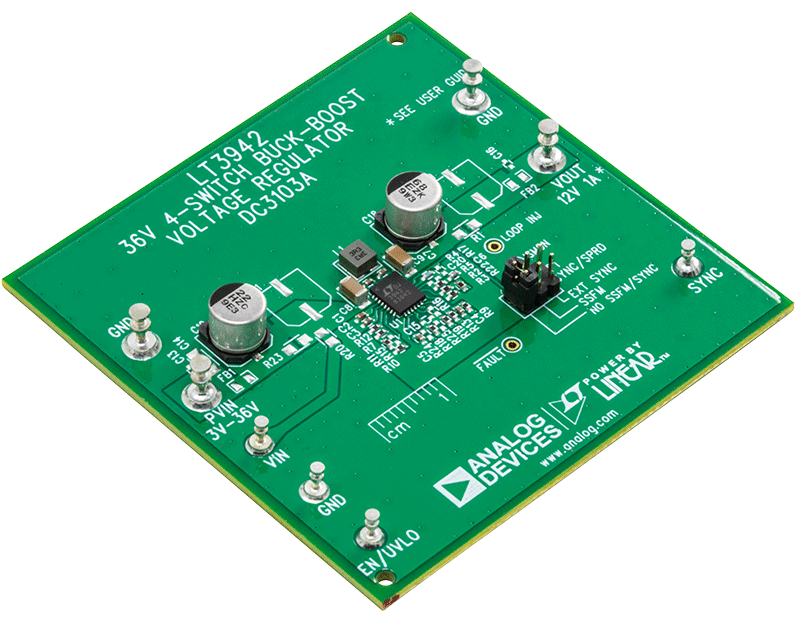

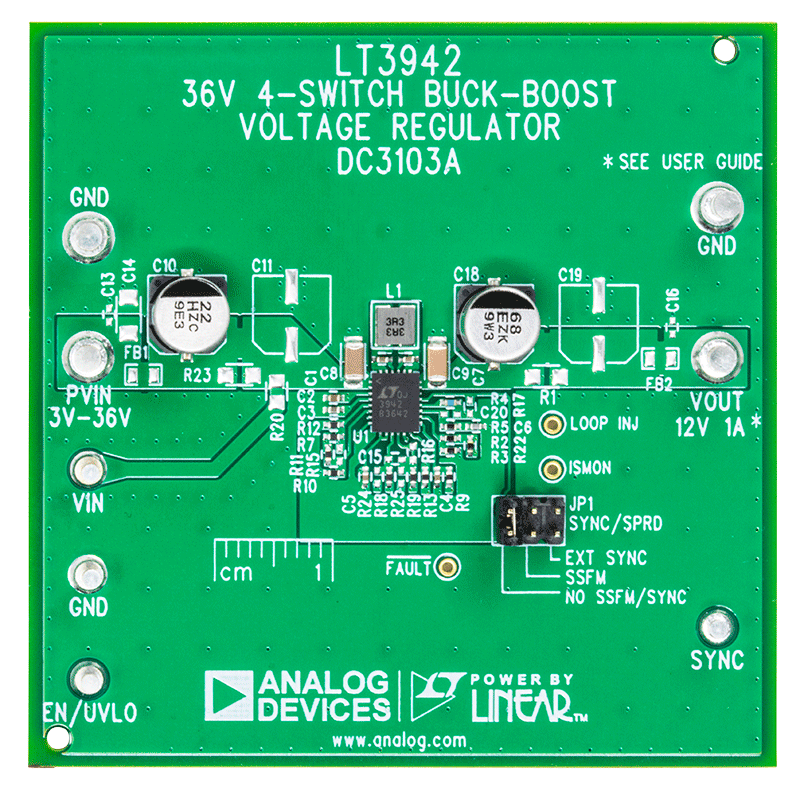

DC3103A Evaluation Board DC3103A Evaluation Board - Top View DC3103A Evaluation Board - Bottom View Test Procedure Setup Drawing for DC3103A
