LT3922

36V、2A 同步升压型 LED 驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip

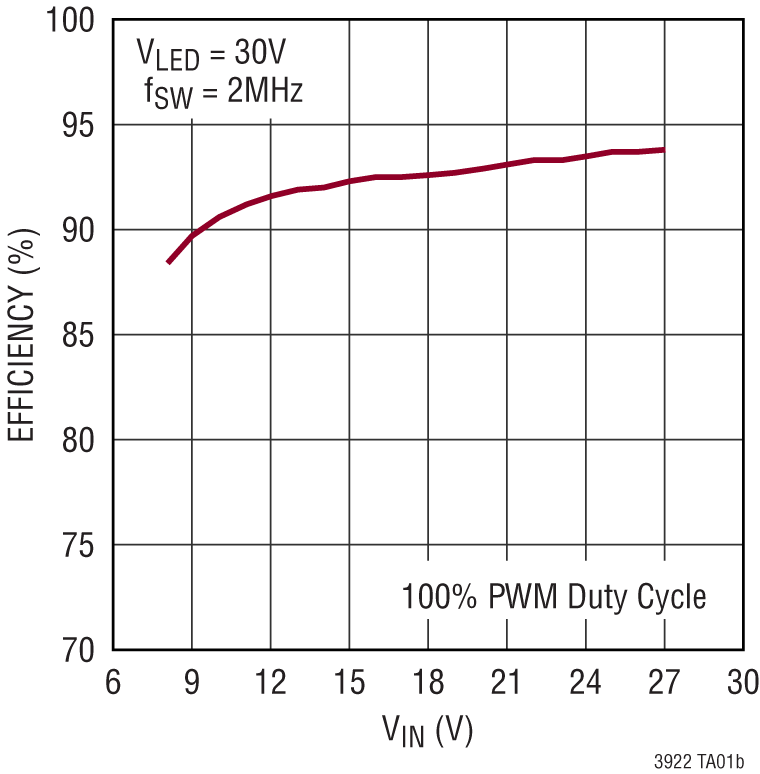

产品详情
产品模型 6
特性
  • ±2.5% LED 电流调节
  • ±2% 输出电压调节
  • 5000:1 PWM 调光 (在 100Hz)
  • 128:1 内部 PWM 调光
  • 扩展频谱频率调制
  • 用于实现低 EMI 的 Silent Switcher® 架构
  • 可工作在升压、降压和降压-升压模式
  • 2.8V 至 36V 输入电压范围
  • 高达 34V 的 LED 灯串电压
  • 2A、40V 内部开关
  • 200kHz 至 2MHz 开关频率和 SYNC 功能
  • 模拟或占空比 LED 电流控制
  • LED 开路 / 短路保护和故障指示
  • 耐热性能增强型 28 引脚 (4mm x 5mm) QFN 封装
更多细节
show more Icon

LT3922 是一款单片式、同步、升压型 DC/DC 转换器,其采用固定频率、峰值电流控制,并为一个 LED 灯串提供 PWM 调光。LED 电流由 CTRL 引脚上的一个模拟电压或脉冲的占空比来设置。LT3922 将通过一个外部检测电阻器在很宽的输出电压范围内保持 ±2.5% 的电流调节。

开关频率可利用 RT 引脚上的一个外部电阻器或施加在 SYNC/SPRD 引脚上的一个外部时钟设置在 200kHz 至 2MHz 的范围内。当启用了任选的扩展频谱频率调制时,频率从 100% 变化为 125% 以降低 EMI。LT3922 还包括一个用于 PWM 调光之外部高压侧 PMOS 的驱动器,和一个用于 PWM 调光之模拟控制的内部 PWM 信号发生器 (当不能提供一个外部信号)。

其他特点包括一个与 CTRL 和 PWM 引脚一同使用的准确外部基准电压、一个 LED 电流监视器、一个准确的 EN / UVLO 引脚门限、针对开路和短路负载情况的漏极开路故障报告、以及热停机功能。

应用

  • 汽车和工业照明
  • 机器视觉
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3922EUFD#PBF
  • HTML
  • HTML
LT3922EUFD#TRPBF
  • HTML
  • HTML
LT3922HUFD#PBF
  • HTML
  • HTML
LT3922HUFD#TRPBF
  • HTML
  • HTML
LT3922IUFD#PBF
  • HTML
  • HTML
LT3922IUFD#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 3, 2020

- 20_0206

LT3922 Datasheet Limit Changes

LT3922EUFD#PBF

量产

LT3922EUFD#TRPBF

量产

LT3922HUFD#PBF

量产

LT3922HUFD#TRPBF

量产

LT3922IUFD#PBF

量产

LT3922IUFD#TRPBF

量产

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT3922EUFD#PBF

量产

LT3922EUFD#TRPBF

量产

LT3922HUFD#PBF

量产

LT3922HUFD#TRPBF

量产

LT3922IUFD#PBF

量产

LT3922IUFD#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 3, 2020

- 20_0206

arrow down

LT3922 Datasheet Limit Changes

LT3922EUFD#PBF

量产

LT3922EUFD#TRPBF

量产

LT3922HUFD#PBF

量产

LT3922HUFD#TRPBF

量产

LT3922IUFD#PBF

量产

LT3922IUFD#TRPBF

量产

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT3922EUFD#PBF

量产

LT3922EUFD#TRPBF

量产

LT3922HUFD#PBF

量产

LT3922HUFD#TRPBF

量产

LT3922IUFD#PBF

量产

LT3922IUFD#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

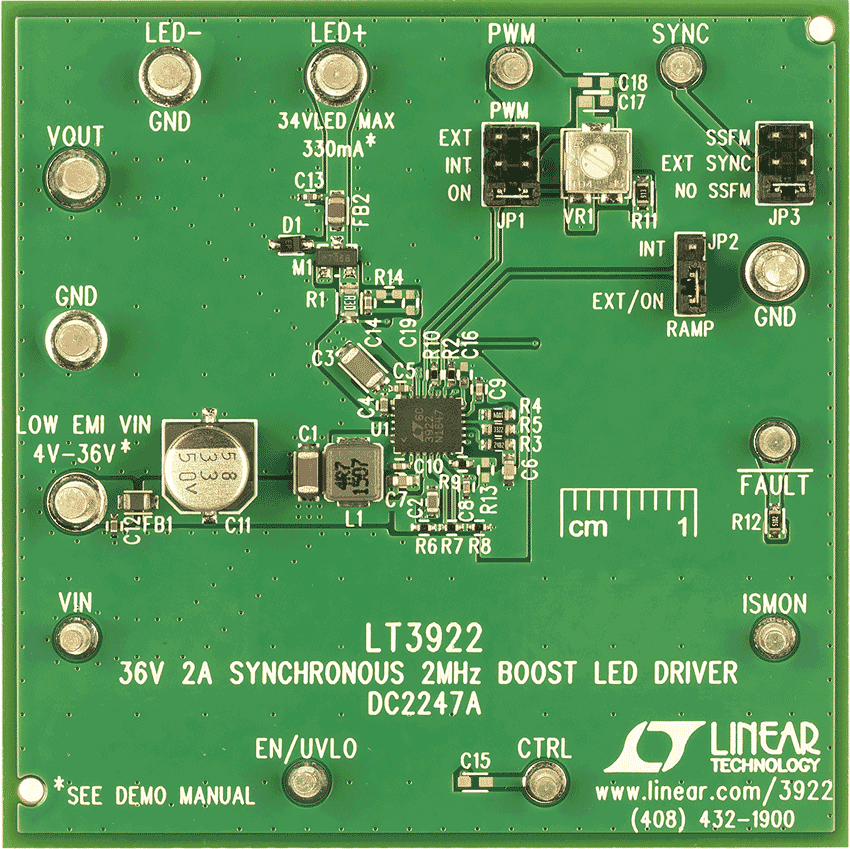

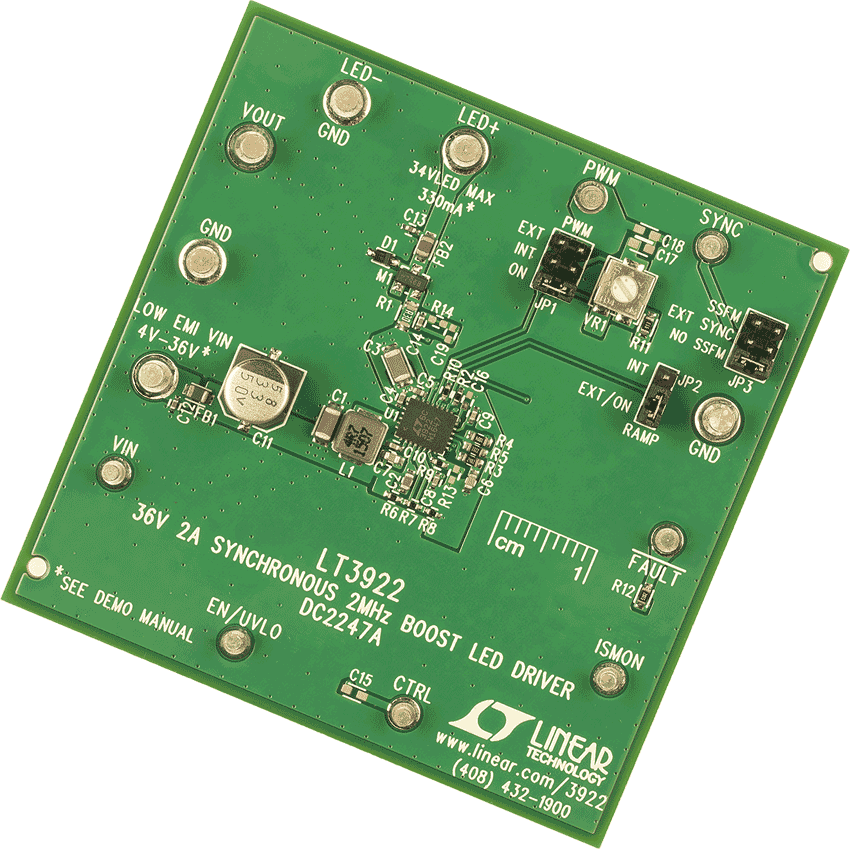

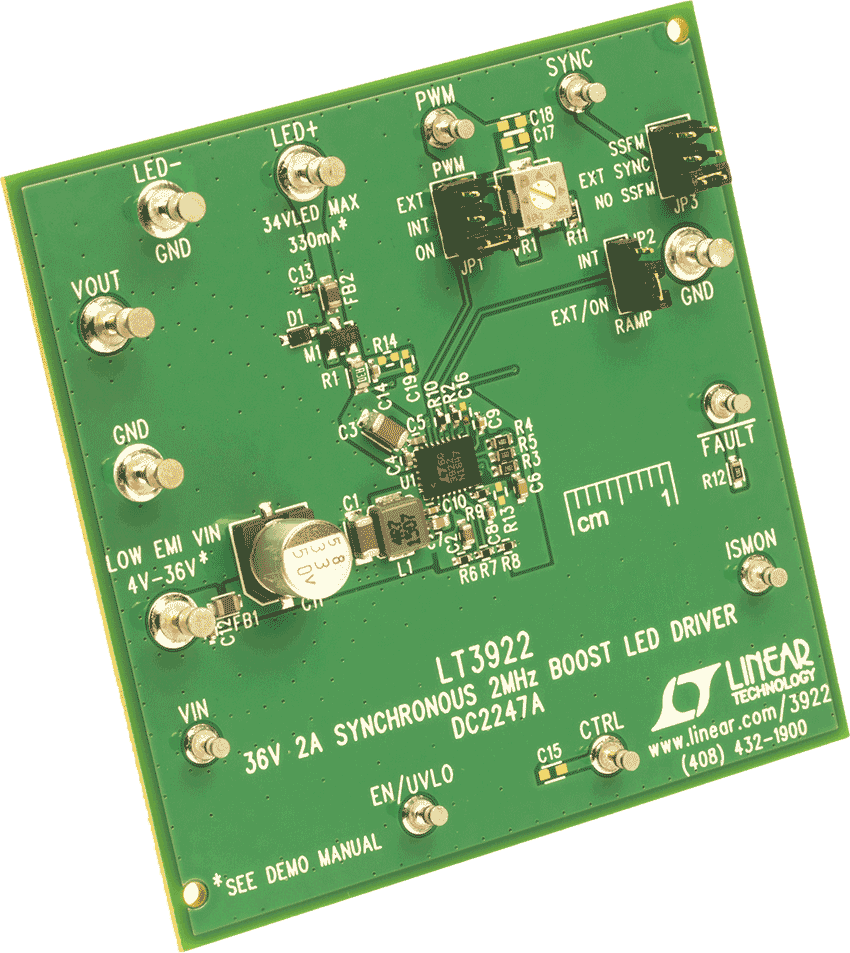

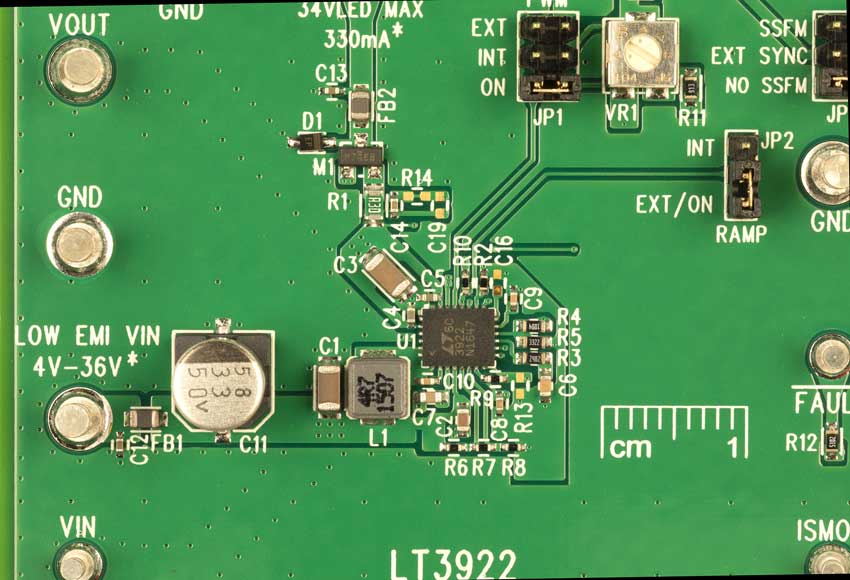

DC2247A

LT3922演示板|同步升压LED驱动器,4V ≤ VIN ≤ 28V,VLED = 34V(高达330mA时),2MHz fSWITCH

zoom

DC2247A

LT3922演示板|同步升压LED驱动器,4V ≤ VIN ≤ 28V,VLED = 34V(高达330mA时),2MHz fSWITCH

LT3922演示板|同步升压LED驱动器,4V ≤ VIN ≤ 28V,VLED = 34V(高达330mA时),2MHz fSWITCH

产品详情

演示电路DC2247A是一款同步2MHz升压LED控制器,内置LT®3922。LT3922具有低EMI超低噪声开关稳压器架构和进一步降低EMI的可选扩频频率调制(SSFM)性能。它具有2A/36V内部电源开关,但该演示板配置为使用4V至28V输入,因此输入过压锁定设置在28V。当输入电压介于7V和28V之间时,可以驱动330mA(最高34V)的1串LED。


DC2247A集成了多种低EMI特性,包括优化布局、SSFM以及输入和输出滤波器。它符合CISPR 25 5类传导和辐射EMI标准要求。LT3922提供对开路和短路LED条件的保护,并报告这些故障。它还具有热关断特性。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
