LT3651-8.2

单片式、4A、高电压、两节锂离子电池充电器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 8
特性
  • 宽输入电压范围:9V 至 32V (40V 绝对最大值)
  • 可编程充电电流:高达 4A
  • 可选择的 C/10 或板上定时器充电终止
  • 动态充电速率设置 / 软起动
  • 可编程输入电流限值
  • ±0.5% 浮动电压准确度
  • ±7.5% 充电电流准确度
  • ±4% C/10 检测准确度
  • NTC 电阻器温度监视器
  • 自动再充电 (在 97.5% 浮动电压)
  • 自动预查验 (在 <70% 浮动电压)
  • 失效电池检测和自动复位
  • 平均电流模式、同步开关电源
  • 用户可编程频率
  • 扁平 (高度仅 0.75mm) 5mm x 6mm 36 引脚 QFN 封装

更多细节
show more Icon

LT®3651-8.2 / LT3651-8.4 是两节 4A 锂离子 / 锂聚合物电池充电器,可在 9V 至 32V 的输入电压范围内运作。一个高效的单片式平均电流模式同步开关稳压器提供了恒定电流、恒定电压充电和可编程最大充电电流。当有电池插入或电池电压下降至低于浮动电压达 2.5% 时,将起动一个充电周期。充电器终止方式可以选择充电电流或内部安全定时器超时。当充电电流降至编程最大电流的 1/10 (C/10) 时,充电电流将终止充电操作。基于定时器的充电终止方式通常设定为 3 小时,并可由用户来设置 (充电电流连续在低于 C/10 充电,直到超时为止)。一旦充电操作被终止,则 LT3651-8.2 / LT3651-8.4 将进入一种待机模式 (此时电源电流下降至 85μA)。

LT3651-8.2 / LT3651-8.4 提供了多种安全功能。可利用小的涓流充电对放电电池进行预查验,如果电池对预查验没有响应,则将发出一个指示信号。一个热敏电阻负责监视电池温度,并在电池温度超出规定范围时暂停充电操作。当芯片温度过高时,充电电流将减小。另外,当需要保持恒定的输入电流以防止输入负载过大时,充电电流也将减小。

LT3651-8.2 / LT3651-8.4 采用 5mm x 6mm 36 引脚 QFN 封装。


Applications

  • 工业手持式仪器
  • 12V 至 24V 汽车和重型设备
  • 台式充电座
  • 笔记本电脑

产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3651EUHE-8.2#PBF
  • HTML
  • HTML
LT3651EUHE-8.2#TRPBF
  • HTML
  • HTML
LT3651EUHE-8.4#PBF
  • HTML
  • HTML
LT3651EUHE-8.4#TRPBF
  • HTML
  • HTML
LT3651IUHE-8.2#PBF
  • HTML
  • HTML
LT3651IUHE-8.2#TRPBF
  • HTML
  • HTML
LT3651IUHE-8.4#PBF
  • HTML
  • HTML
LT3651IUHE-8.4#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 2

reference details image

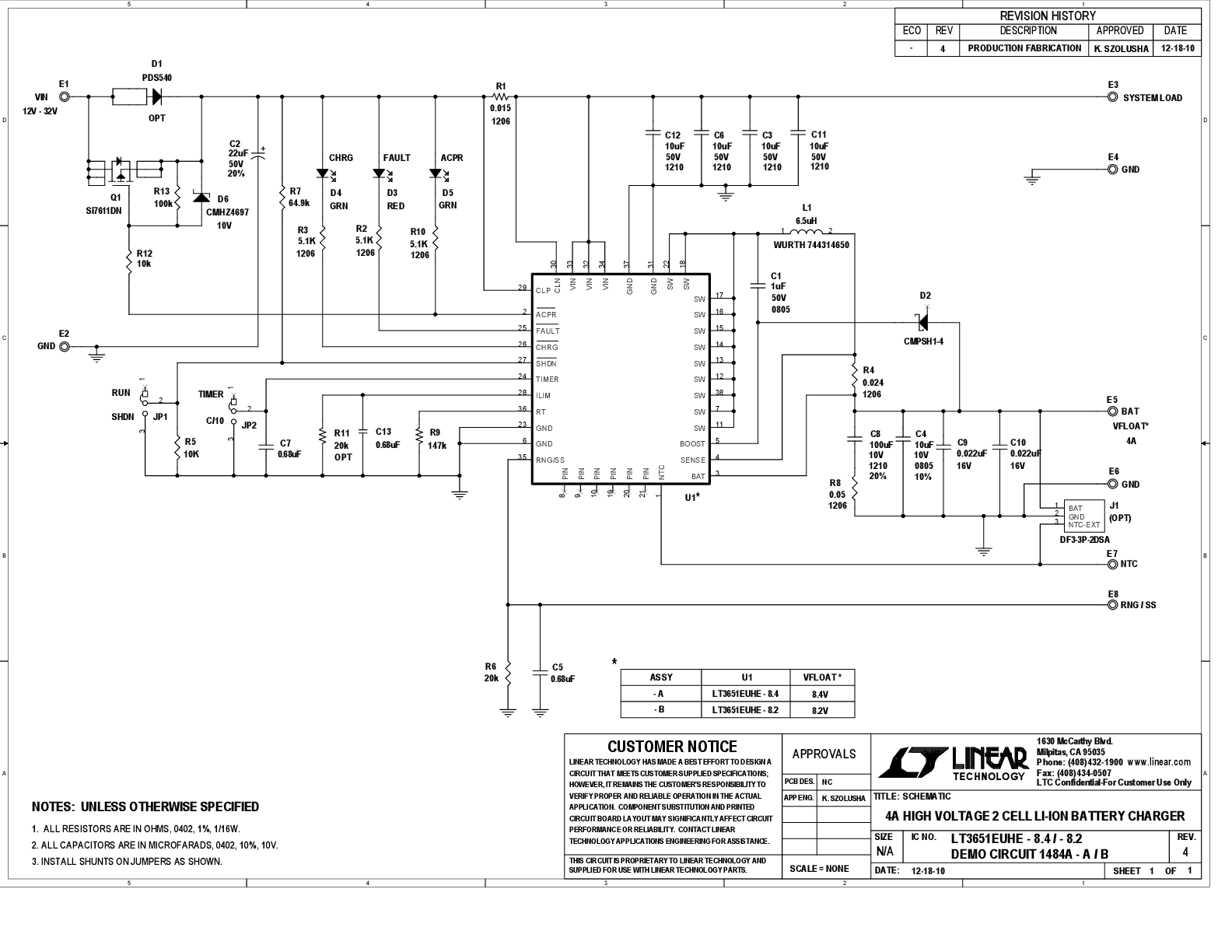

DC1484A-A

LT3651EUHE-8.4 Demo Board | 12V to 32VIN, 4A Synchronous Buck 2-Cell Li-Ion Charger

zoom

DC1484A-A

LT3651EUHE-8.4 Demo Board | 12V to 32VIN, 4A Synchronous Buck 2-Cell Li-Ion Charger

LT3651EUHE-8.4 Demo Board | 12V to 32VIN, 4A Synchronous Buck 2-Cell Li-Ion Charger

产品详情

Demonstration circuit 1484A-A is a 4A high voltage 2-Cell Li-Ion battery charger featuring the LT3651EUHE-8.4. The LT3651 is a complete, high power Li-Ion battery charger that can operate over a wide input voltage range. The charger is a constant-current, constant-voltage type with a maximum charge current of 4A that can be externally set. A precondition feature trickle charges a low voltage battery and bad battery detection provides a signal if the battery doesn’t respond to preconditioning.

reference details image

DC1484A-B

LT3651EUHE-8.2 Demo Board | 12V to 32VIN, 4A Synchronous Buck 2-Cell Li Ion Charger

zoom

DC1484A-B

LT3651EUHE-8.2 Demo Board | 12V to 32VIN, 4A Synchronous Buck 2-Cell Li Ion Charger

LT3651EUHE-8.2 Demo Board | 12V to 32VIN, 4A Synchronous Buck 2-Cell Li Ion Charger

产品详情

Demonstration circuit 1484A-B is a 4A high voltage 2-Cell Li-Ion battery charger featuring the LT3651EUHE-8.2. The LT3651 is a complete, high power Li-Ion battery charger that can operate over a wide input voltage range. The charger is a constant-current, constant-voltage type with a maximum charge current of 4A that can be externally set. A precondition feature trickle charges a low voltage battery and bad battery detection provides a signal if the battery doesn’t respond to preconditioning.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
