LT3592

量产

具 10:1 调光比的 500mA 宽输入电压范围降压型 LED 驱动器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 3.6V 至 36V 的宽输入电压范围运作
  • 可利用电阻器来调节的 400kHz 至 2.2MHz 开关频率
  • 短路和开路 LED 保护功能
  • 内部开关电流检测电阻器
  • 外部电阻器用于设置 LED 电流，引脚选择 10:1 调光比
  • 50mA/500mA LED 电流设定值
  • 箝位二极管电流检测用于防止在高 VIN 条件下发生失控现象
  • 小外形耐热增强型 10 引脚 DFN (2mm x 3mm) 和 MSOP-10 封装

LT®3592 是一款固定频率降压型 DC/DC 转换器，专为起一个恒定电流源的作用而设计。一个外部检测电阻器负责监视输出电流，从而提供了准确的电流调节，非常适合于驱动高电流 LED。可以采用一个外部信号把输出电流减小 10 倍，以满足夜间刹车灯的需要。

高开关频率允许使用小的电感器和小的陶瓷电容器，因而提供了诸多优势。与替代解决方案相比，小元件和 LT3592 的 10 引脚 DFN 无引线表面贴装型封装的组合节省了占用空间和成本。恒定开关频率再加上低阻抗陶瓷电容器产生了低且可预知的输出纹波。

3.6V 至 36V 的宽输入电压范围使得 LT3592 成为众多应用的合适之选。电流模式PWM 架构提供了快速瞬态响应和逐周期电流限制。热停机功能提供了额外的保护作用。


Applications

  • 汽车信号照明
  • 工业照明
  • 恒定电流、恒定电压电源
LT3592
具 10:1 调光比的 500mA 宽输入电压范围降压型 LED 驱动器
50/500mA Two Series Red LED Driver Efficiency for 2 Red LEDs, L = 10μH, 900kHz Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LT3592
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1205A

LT3592EDDB Demo Board | 500mA Wide Input Voltage Range Step-Down LED Driver with 10:1 Dimming

立即购买 更多内容

产品详情

DC1205A: Demo Board for LT3592 500mA Wide Input Voltage Range Step-Down LED Driver with 10:1 Dimming.
DC1205A
LT3592EDDB Demo Board | 500mA Wide Input Voltage Range Step-Down LED Driver with 10:1 Dimming

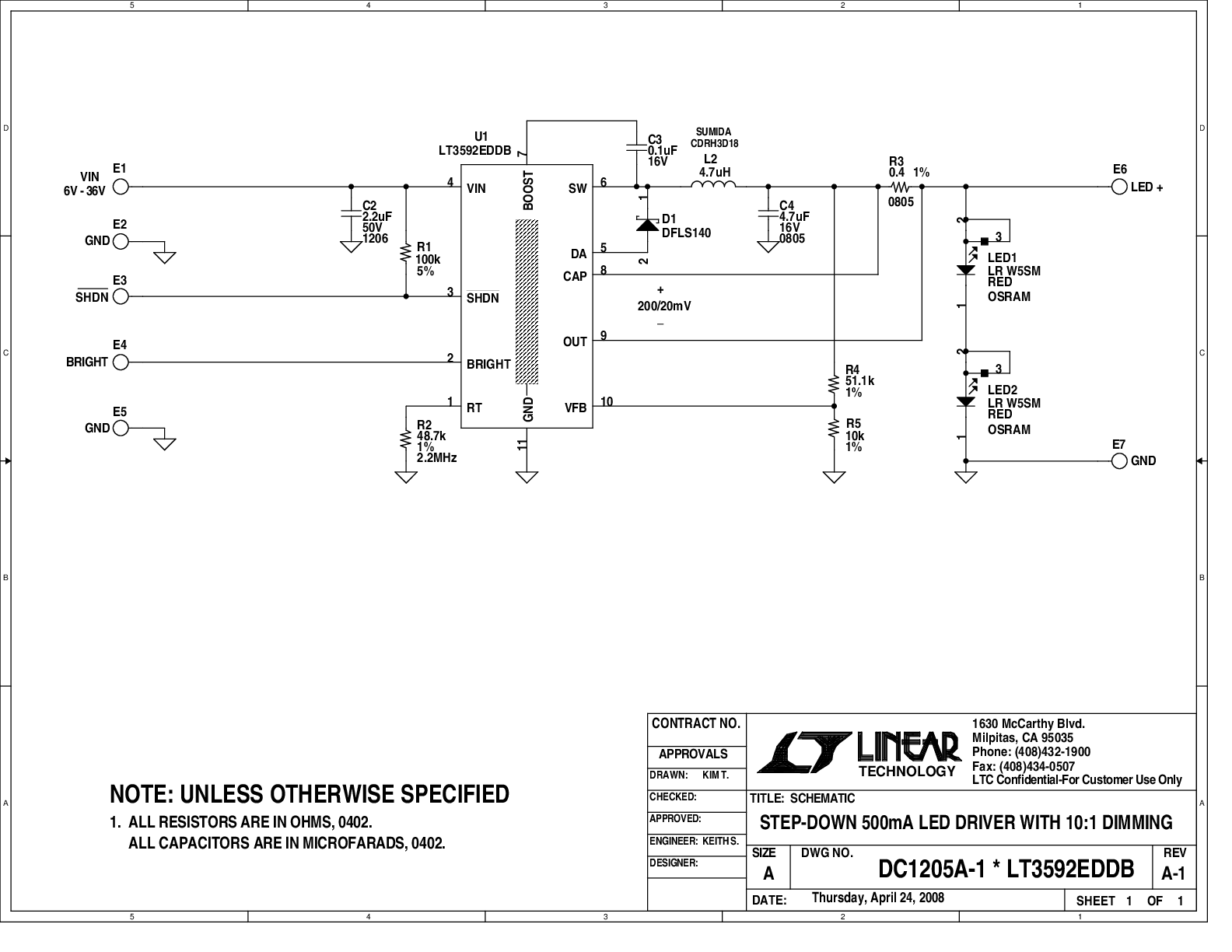

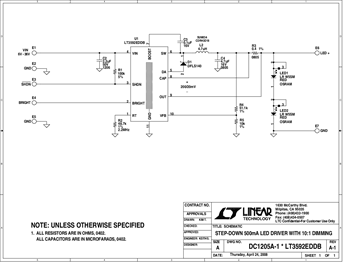

DC1205A - Schematic
