LT3497

具有集成肖特基二极管的双通道全功能白光 LED 驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3497 Demo Circuit - Dual Full Function White LED Driver (3-10V to 6x 3.6V LEDs @ 20mA) Download 2.00KB LTspice LT3497 - LED Driver IC Download 1.46 KB
产品模型 2
特性
  • 可从一个 3V 电源来驱动多达 12 个白光 LED (每个转换器驱动 6 个串联的白光 LED)
  • 两个独立的升压型转换器能够驱动不对称的 LED 灯串
  • 两个 LED 灯串的独立调光和停机控制
  • 高端检测实现了每个转换器的“单线式电流源”
  • 内部肖特基二极管
  • 开路 LED 保护 (32V)
  • 2.3MHz 开关频率
  • ±5% 基准准确度
  • VIN 范围：2.5V 至 10V
  • 双通道 250:1 的宽 True Color PWM™ 调光
  • 每个转换器只需要 1µF 的输出电容器
  • 采用 3mm x 2mm 10 引脚 DFN 封装

更多细节
show more Icon

LT®3497 是一款双通道全功能升压型 DC/DC 转换器，专为依靠单节锂离子电池来驱动多达 12 个白光 LED (每个转换器驱动 6 个串联的白光 LED) 而特别设计。采用 LED 串联可提供相等的 LED 电流，从而获得均匀的显示亮度，并免除了增设镇流电阻器和进行昂贵工厂校准的需要。

两个独立的转换器能够驱动不对称的 LED 灯串。另外，准确的 LED 调光和两个 LED 灯串的关断也可独立地控制。LT3497 采用了一种独特的高端 LED 电流检测，从而使该器件能够起一个“单线式电流源”的作用；LED 灯串的一端可在任何位置回接至地，从而实现一种较为简单的单线式 LED 连接。传统的 LED 驱动器采用一个接地电阻器来检测 LED 电流，因而需要采用一种至 LED 灯串的双线式连接。

2.3MHz 的开关频率允许采用纤巧的电感器和电容器。这款双通道白光 LED 驱动器所需的外部组件极少：开路 LED 保护和肖特基二极管均被集成在 3mm x 2mm DFN 封装中。凭借如此之高的集成度，LT3497 提供了一种占用空间最小的高效率双通道白光 LED 驱动器解决方案。


Applications

  • 蜂窝电话
  • PDA、手持式计算机
  • 数码相机
  • MP3 播放机
  • GPS 接收机

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3497 Demo Circuit - Dual Full Function White LED Driver (3-10V to 6x 3.6V LEDs @ 20mA) Download 2.00KB LTspice LT3497 - LED Driver IC Download 1.46 KB
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3497

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/21/2007
英文

LT3497: Dual Full Function White LED Driver with Integrated Schottky Diodes Data Sheet

打开PDF文件

redirect
345.00K
download

下载 PDF

PDF Vector

PDF

更新 04/13/2007
日文

LT3497: ショットキーダイオード内蔵、フル機能のデュアル白色LEDドライバ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R518 Reliability Data redirect icon

34.01 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文

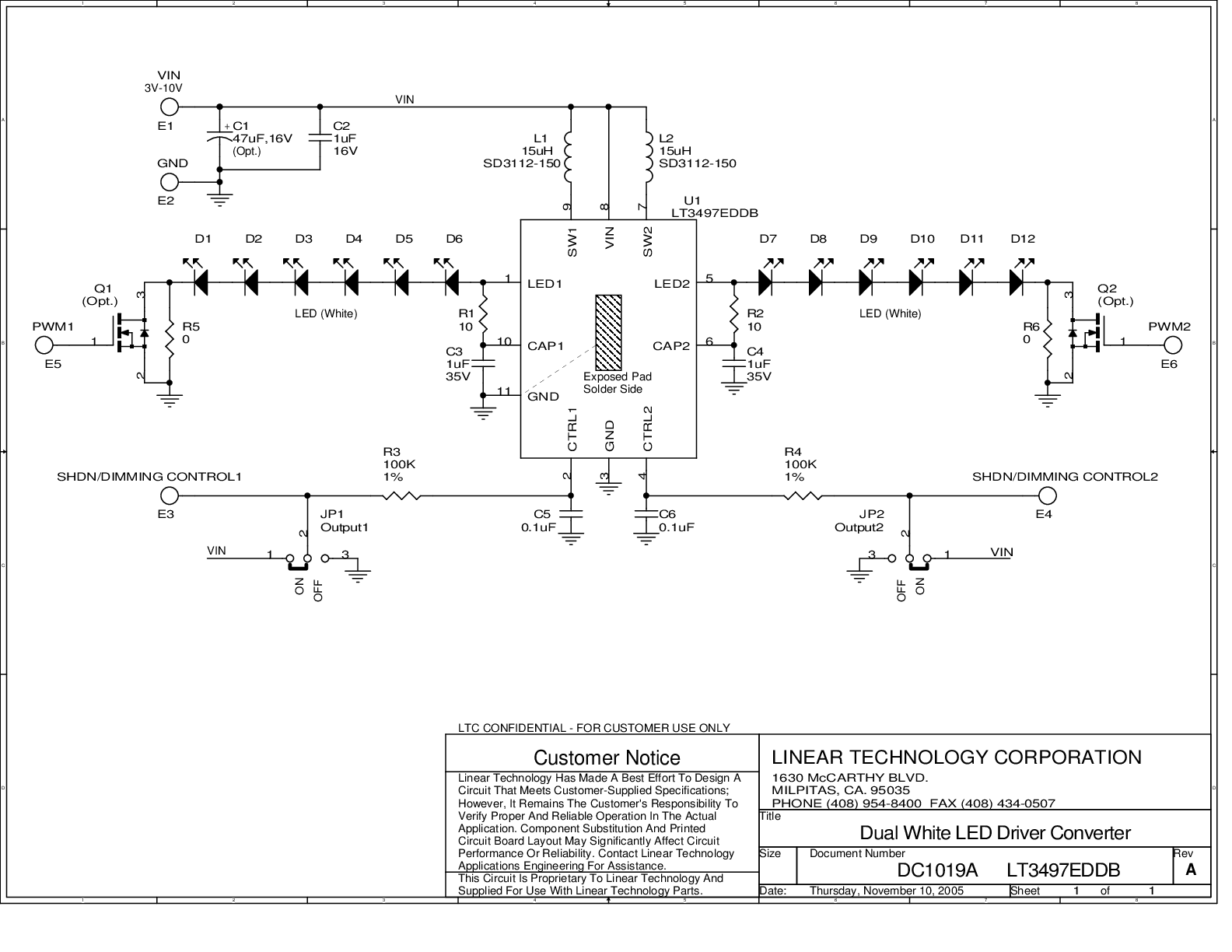

DC1019A - Demo Manual redirect icon

391.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型

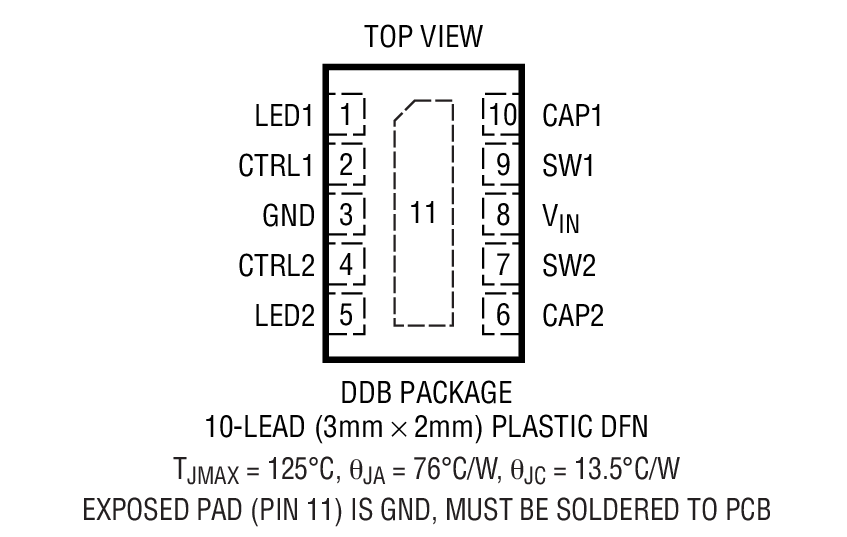

LT3497EDDB#TRMPBF 10-Lead DFN (3mm x 2mm w/ EP) external-link
