LT3097

推荐用于新设计

双通道 500mA 正/负、超低噪声、超高 PSRR、低压差线性稳压器

产品模型: 2

Viewing:

概述

超低输出 RMS 噪声：0.8μV RMS（10Hz 至 100kHz）
超低输出噪声声谱密度：2 nV/√Hz（正）和 2.2 nV/√Hz（负）(10kHz)
超低 1/f 噪声：10μV p-p（正）和 3.2 μV p-p（负）（0.1Hz 至 10 Hz）

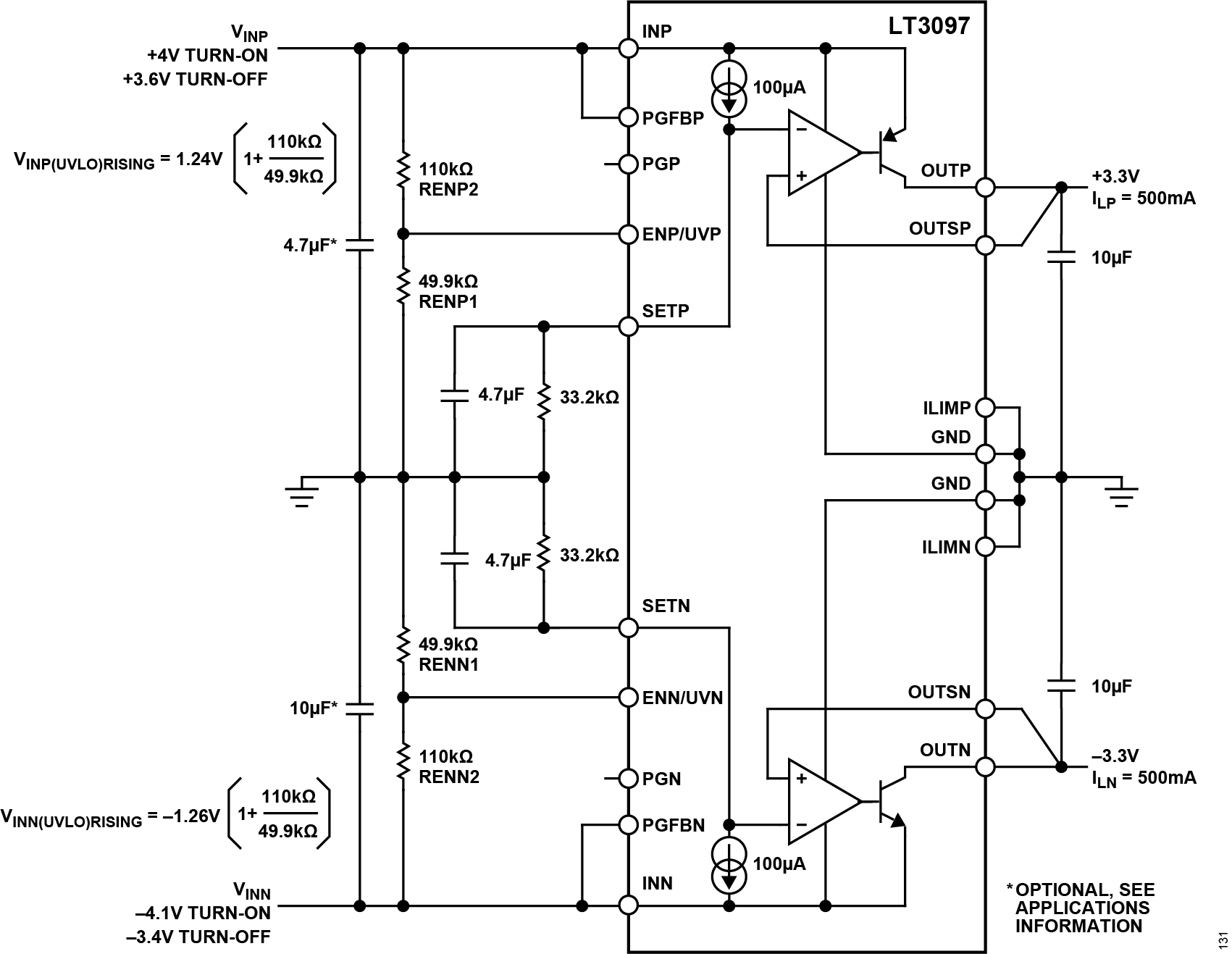

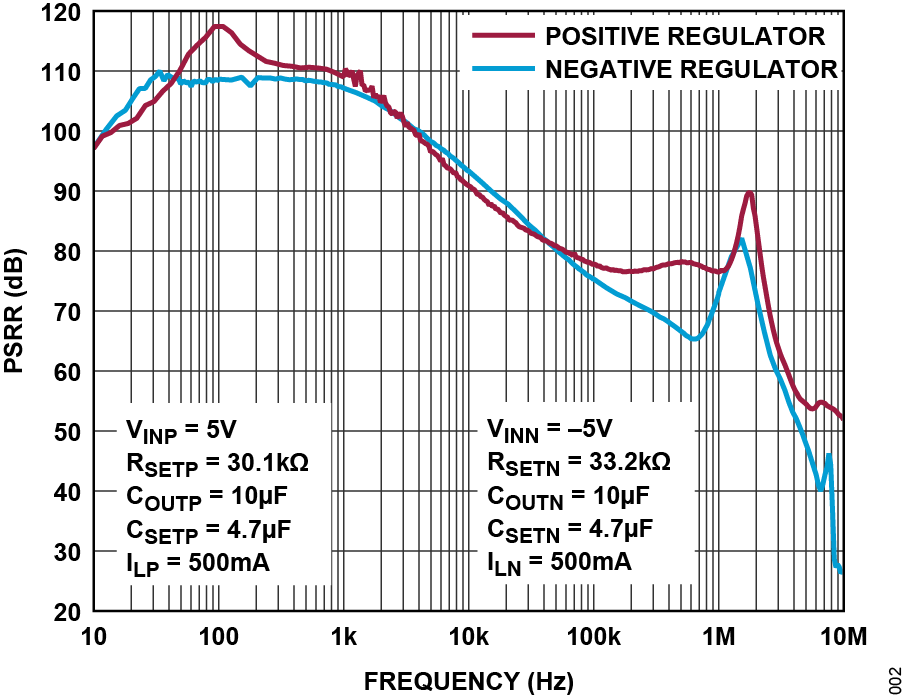

超高 PSRR：76dB（正）和 74dB（负）(1MHz)
输出电流：500mA
宽输入电压范围：±1.8V 至 ±20V
每个通道一个电容器，可改善噪声和 PSRR
SET 引脚电流：100μA，±1% 初始精度
每个通道一个电阻器，可编程输出电压

可编程限流值
低电压差：低压差：260mV（正）和 235mV（负）
输出电压范围：0V 至 15V（正）和 0V 至 –19.5V（负）
可编程电源正常
快速启动能力
精密使能/欠压锁定 (UVLO)
带折返功能的内部限流值
最小输出电容器：10 μF 陶瓷电容

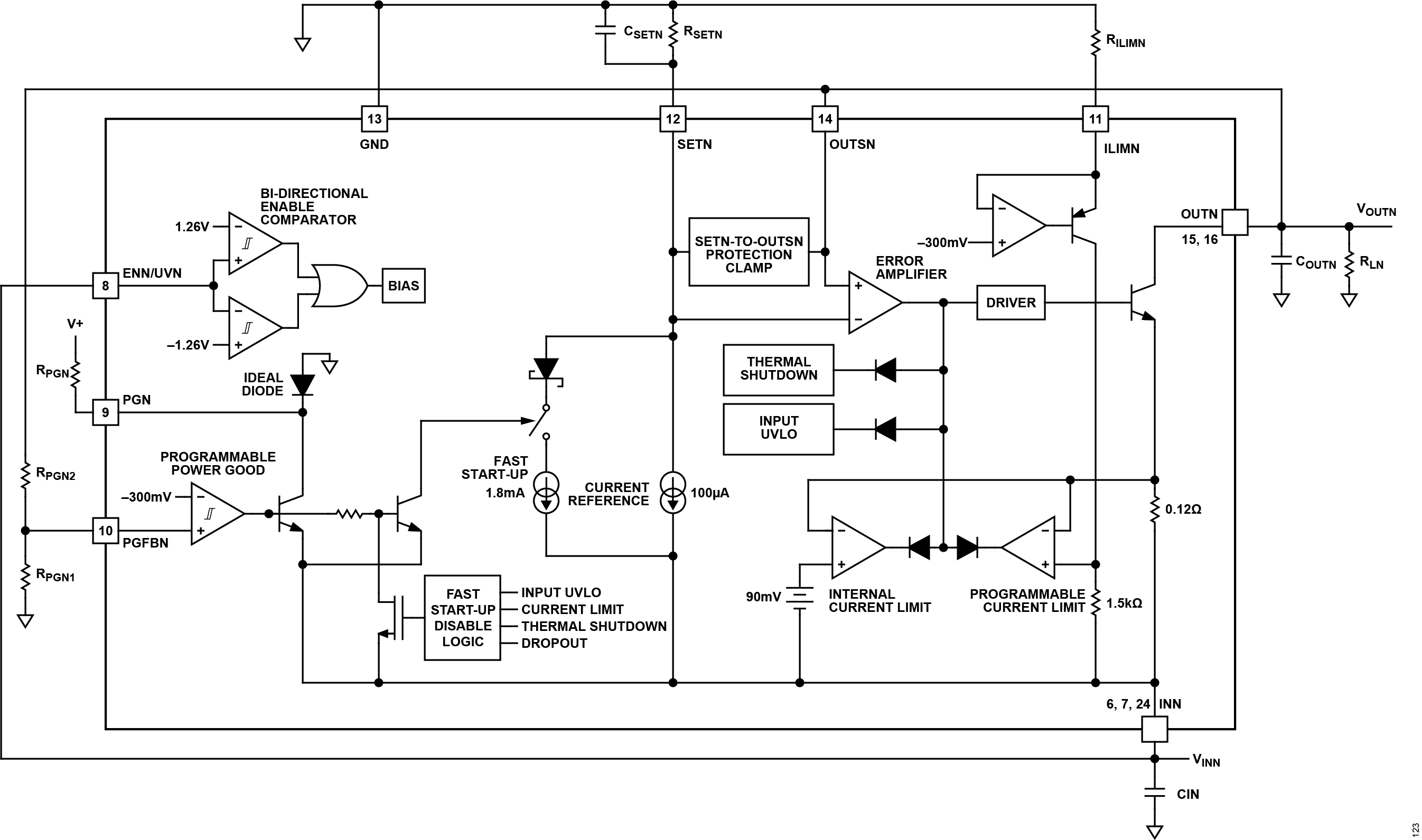

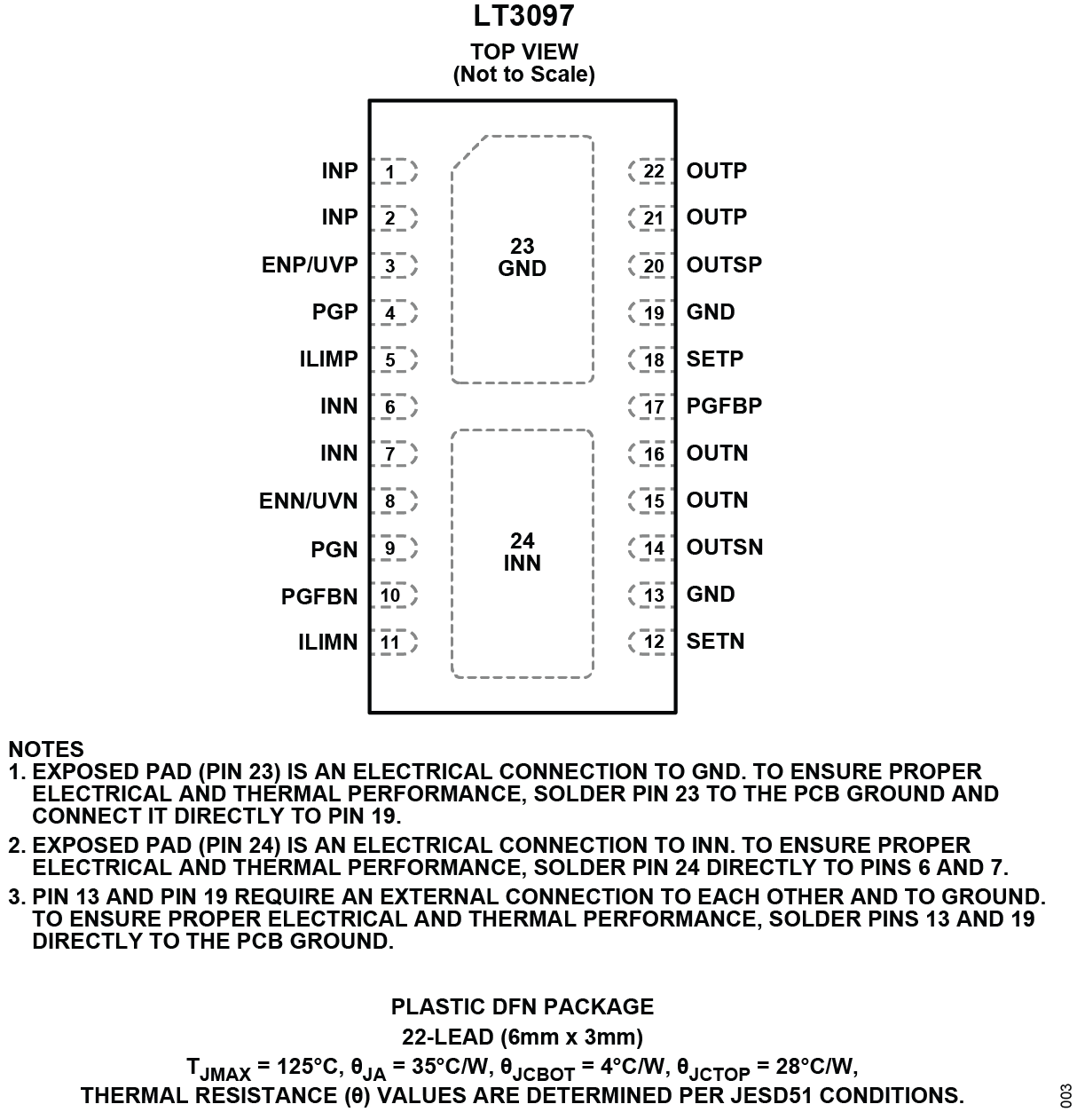

紧凑薄型、22 引脚、6mm × 3mm 塑料 DFN 封装

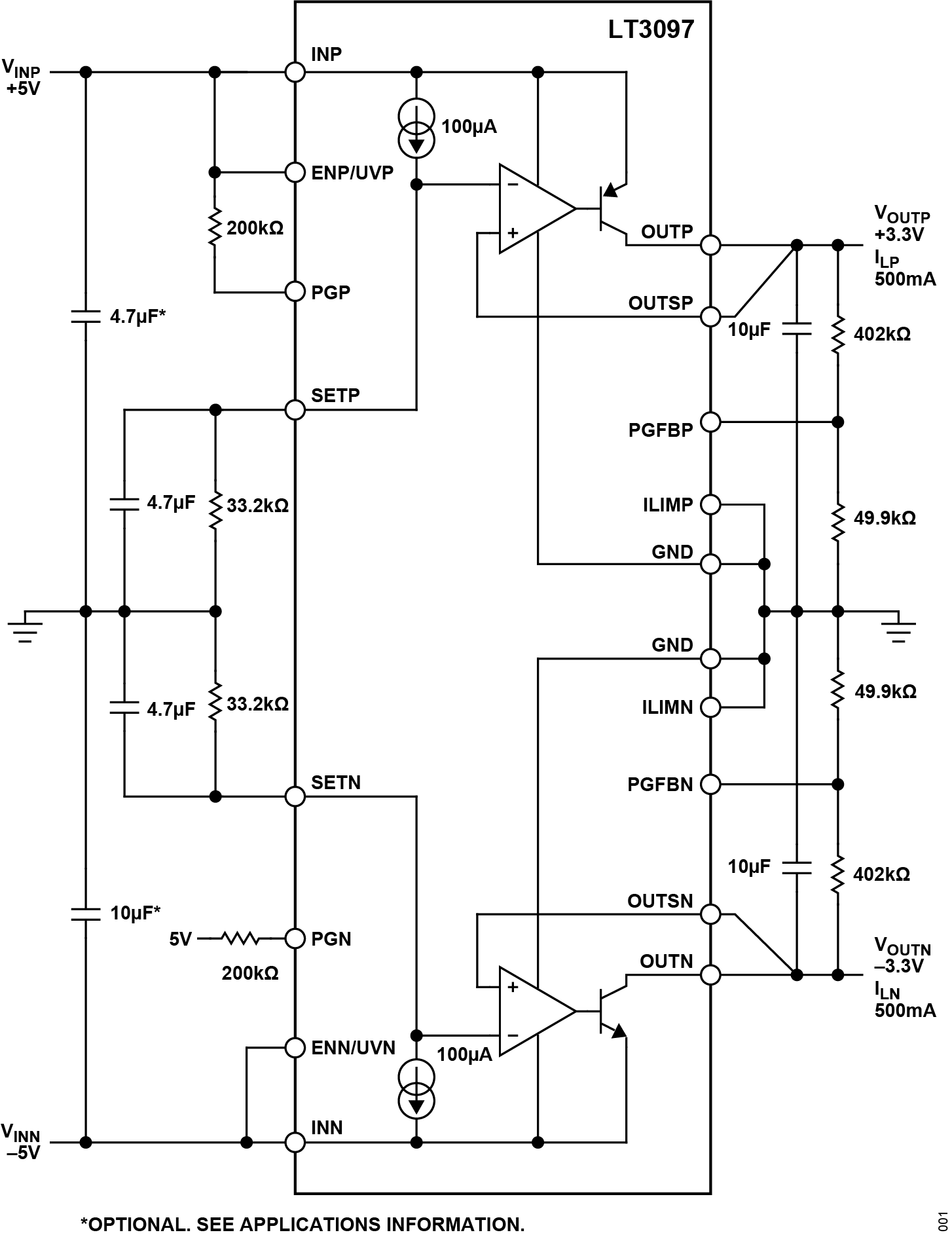

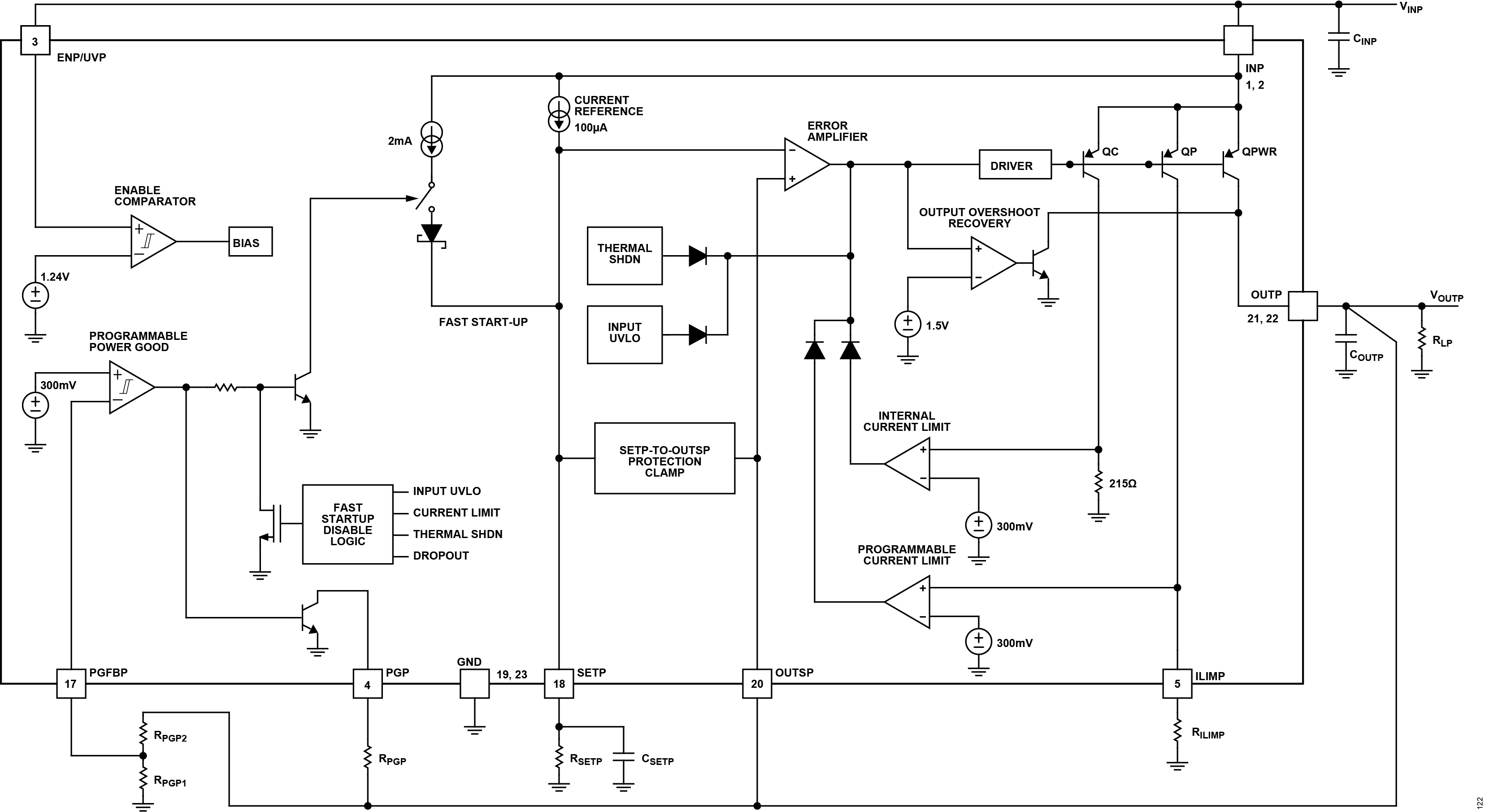

LT3097 是一款双通道（正/负）、高性能、低压差线性稳压器，采用 ADI 公司的超低噪声和超高电源抑制比 (PSRR) 架构，可以为噪声敏感型应用供电。每个稳压器提供高达 500mA 的电流，典型压差为 260mV/235mV（正/负）。

静态工作电流标称值为 2.2mA/2.35mA（正/负），关断时降至 0.3μA/3μA（正/负）。LT3097 具有宽输出电压范围（正输出为 0V 至 15V，负输出为 0V 至 -19.5V）误差放大器，以单位增益工作，可提供几乎恒定的输出噪声、PSRR、带宽和负载调整性能，且不受编程输出电压的影响。

LT3097 的每个通道采用最小 10 μF 的陶瓷输出电容即可稳定工作。内置保护包括带折返的内部限流值和带滞后的热限制。正稳压器还包括电池反接保护和反向电流保护。LT3097 采用散热增强型 22 引脚 6mm × 3mm 塑料双扁平无引脚 (DFN) 封装。

应用

双极性低噪声电源
RF 电源：锁相环、压控振荡器 (VCO)、混频器、低噪声放大器和功率放大器
低噪声仪器仪表
高速和高精度数据转换器
医疗应用：成像和诊断
精密电源
开关电源的后稳压器

产品模型: 2

参考资料

数据手册 1

LT3097: Dual 500mA, Positive/Negative, Ultra-Low Noise, Ultra-High PSRR Low Dropout Linear Regulator Data Sheet (Rev.0) 03/21/2023

用户手册 1

UG-2099: Evaluating the LT3097 Dual 500mA, Positive/Negative, Ultra-Low Noise, Ultra-High PSRR, Low Dropout Linear Regulator (Rev.0) 03/21/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3097ADJC#PBF	22-Lead Plastic DFN (6mm × 3mm)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3097ADJC#TRPBF	22-Lead Plastic DFN (6mm × 3mm)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LT3097

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

评估双通道 500mA 正/负、超低噪声、超高 PSRR、低压差线性稳压器 LT3097

立即购买更多内容

特性和优点

输入电压范围：±3.8V 至 ±20V
电阻编程输出：±3.32V
最大输出电流：500mA
用于噪声和 PSRR 测量的 BNC 连接器
可编程电阻电源正常
可编程限流值和 UVLO
正通道电流监测
耐热性能增强型 22 引脚 6mm × 3mm 塑料 DFN 封装

产品详情

EVAL-LT3097-AZ 评估板具有 LT3097，这是一款双通道 500mA 正/负、超低噪声、超高电源电压抑制比 (PSRR)、低压差 (LDO) 线性稳压器。

EVAL-LT3097-AZ 的正通道工作输入电压范围为 3.8V 至 20V，负通道工作输入电压范围为 -3.8V 至 -20V。LT3097 提供 500mA 的最大输出电流。除具有超低噪声和超高 PSRR 特性外，该稳压器的每个通道还提供可编程电源正常功能和可编程限流值。通过检测 ILIMP 引脚电压，还可实现正通道电流监控。ILIMN 架构不支持负通道输出电流监控。负通道使能功能（ENN/UVN 引脚）是双向的，可通过正电压或负电压进行控制。

正通道的内置保护功能包括电池反接保护和反向电流保护。两个通道的内置保护功能包括具有折返特性的内部限流值和带滞后的热限制。

有关 LT3097 的完整详细信息，请参阅 LT3097 数据手册，使用 EVAL-LT3097-AZ 评估板时，必须同时参阅该数据手册和本用户指南。

EVAL-LT3097-AZ 中的 LT3097 采用 22 引脚、6mm x 3mm 塑料双扁平无引脚 (DFN) 封装，IC 底部带有裸露焊盘。恰当的电路板布局对于最大化热性能而言至关重要。

资料

UG-2099: Evaluating the LT3097 Dual 500mA, Positive/Negative, Ultra-Low Noise, Ultra-High PSRR, Low Dropout Linear Regulator (Rev.0)
2023/3/21

EVAL-LT3097-AZ - Design Files
2023/3/21

EVAL-LT3097-AZ - Schematic
2023/3/21
