概览
优势和特点
- 输出电流：5A
- 压差电压：85mV (典型值)
- 数字可编程 VOUT：0.8V 至 1.8V
- 模拟输出裕度调节：±10% 范围
- 低输出噪声：25μVRMS (10Hz 至 100kHz)
- 可将多个器件并联起来使用以提供 10A 或更大的输出
- 精准电流限值：±20%
- 输出电流监视器：IMON = IOUT/2500
- 在整个电压、负载和温度范围内提供 ±1% 准确度
- 可在采用低 ESR 陶瓷输出电容器 (最小电容值为 15μF) 时保持稳定
- 高频 PSRR：30dB (在 1MHz)
- 使能功能负责输出的接通 / 关断
- VIOC 引脚用于控制降压型转换器，以保持低功耗并优化效率
- PWRGD (电源良好) / UVLO (欠压闭锁) / 热停机标记
- 具折返保护功能的电流限制
- 热停机
- 28 引脚 (4mm x 5mm x 0.75mm) QFN 封装
产品详情
LT3071 是一款低电压、UltraFast™ 瞬态响应线性稳压器。该器件可提供高达 5A 的输出电流和一个 85mV 的典型压差电压。一个 0.01μF 的基准旁路电容器将输出电压噪声降低至 25μVRMS。LT3071 的高带宽允许使用低 ESR 陶瓷电容器，从而免除了大容量电容并节省成本。LT3071 所具备的诸多特点使其非常适合于高性能 FPGA、微处理器或敏感的通信电源应用。
可以采用数字方式来选择输出电压 (可选范围为 0.8V 至 1.8V，50mV 增量)。一种模拟裕度调节功能允许用户在 ±10% 的连续范围内调节系统输出电压。该 IC 内置了一种独特的跟踪功能，用于控制一个负责向 LT3071 的输入供电的降压型稳压器。这种跟踪功能用于驱动降压型稳压器，旨在将 LT3071 的输入电压保持在 VOUT + 300mV，从而较大限度地降低功耗。
该器件的内部保护功能包括 UVLO、反向电流保护、具功率折返的精准电流限制和热停机。LT3071 稳压器采用耐热性能增强型 28 引脚、4mm x 5mm QFN 封装。
应用
- FPGA 和 DSP 电源
- ASIC 和微处理器电源
- 服务器和存储装置
- 后置降压调节和电源隔离
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R545 Reliability Data3/26/2018PDF25 K
-

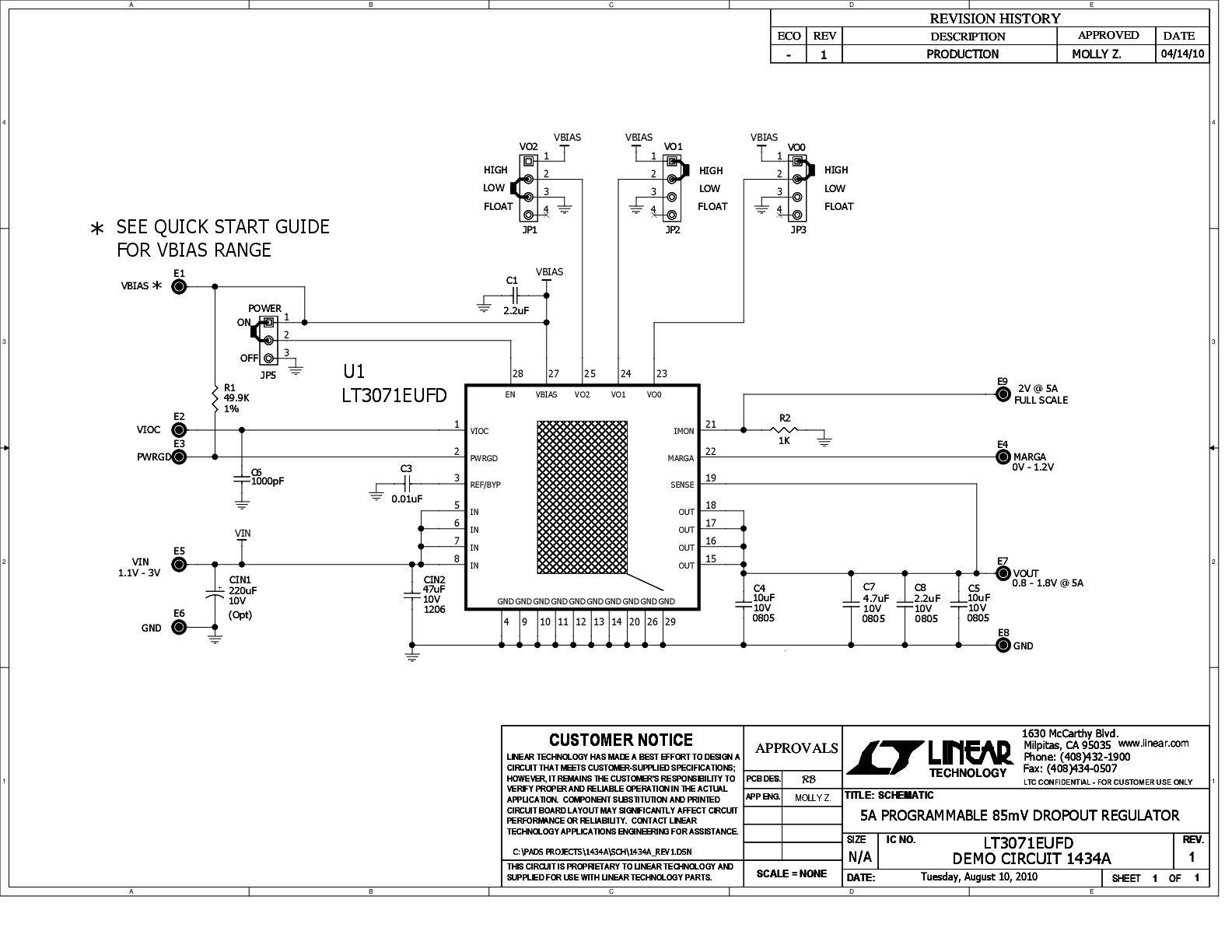

DC1434A - Demo Manual8/25/2010PDF96K
-
Linear Low Dropout (LDO) Regulator Solutions4/17/2018PDF3 M
-
介绍适合 FPGA 和服务器背板的 LT3070 负载点稳压器10/15/2018
-
用于数字IC电源的双通道线性稳压器可实现即时输出调整和动态裕量优化4/1/2020
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3071
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3071EUFD#PBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LT3071EUFD#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LT3071IUFD#PBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LT3071IUFD#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LT3071MPUFD#PBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LT3071MPUFD#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R545 Reliability Data |
