概览

优势和特点

  • 具有3种增益选项的缓冲输出:10V/V20V/V50V/V
  • 增益精度:0.5%(最大值)
  • 输入共模电压范围:–5V80V
  • AC CMRR > 80dB (100kHz)
  • 输入失调电压:1.5mV(最大值)
  • –3dB带宽:2MHz
  • 在整个共模范围内实现顺畅的连续操作
  • 4kV HBM容差和1kV CDM容差
  • 低功耗关断:<10µA
  • 工作温度范围:-55°C150°C
  • 8引脚MSOP8引脚SO(窄体)封装
  • 8引脚MSOP引脚排列选项,适用于FMEA
  • AEC-Q100通过汽车应用认证



产品详情

LT®1999 是一款高速、精准的电流检测放大器,专为在一个宽共模范围内监视双向电流而设计。LT1999 可提供三种增益选项:10V/V、20V/V 和 50V/V。

LT1999 通过一个外部阻性分路器来检测电流,并产生一个输出电压,可指示检测电流的数值和方向。输出电压以位于电源电压与地之间的中间电压为参考电位,或者也可以采用一个外部电压来设定参考电平。LT1999 具有一个 2MHz 带宽和一个 5V 至 80V 的共模输入范围,因而适合于监视 H 桥电机控制器中的电流、开关电源、螺线管电流、以及电池充电电流 (从满充电至电量耗尽)。

LT1999 采用一个独立的 5V 工作电源,并吸收 1.55mA 电流。该器件提供了一种停机模式以最大限度地降低功耗。

LT1999 可提供 8 引脚 SOP、8 引脚 MSOP (原有引脚) 或专为 FMEA 的 8 引脚选项。


应用

  • 高端或低端电流检测

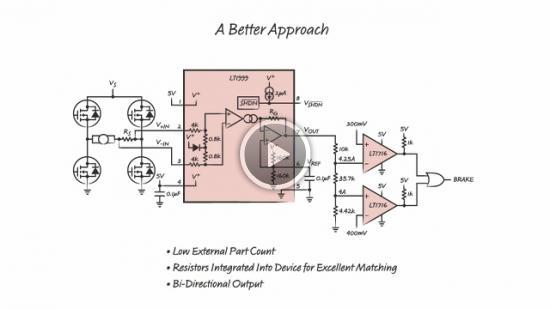

  • H 桥电机控制
  • 螺线管电流检测
  • 高电压数据采集
  • PWM 控制环路
  • 熔丝 / MOSFET 监视

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

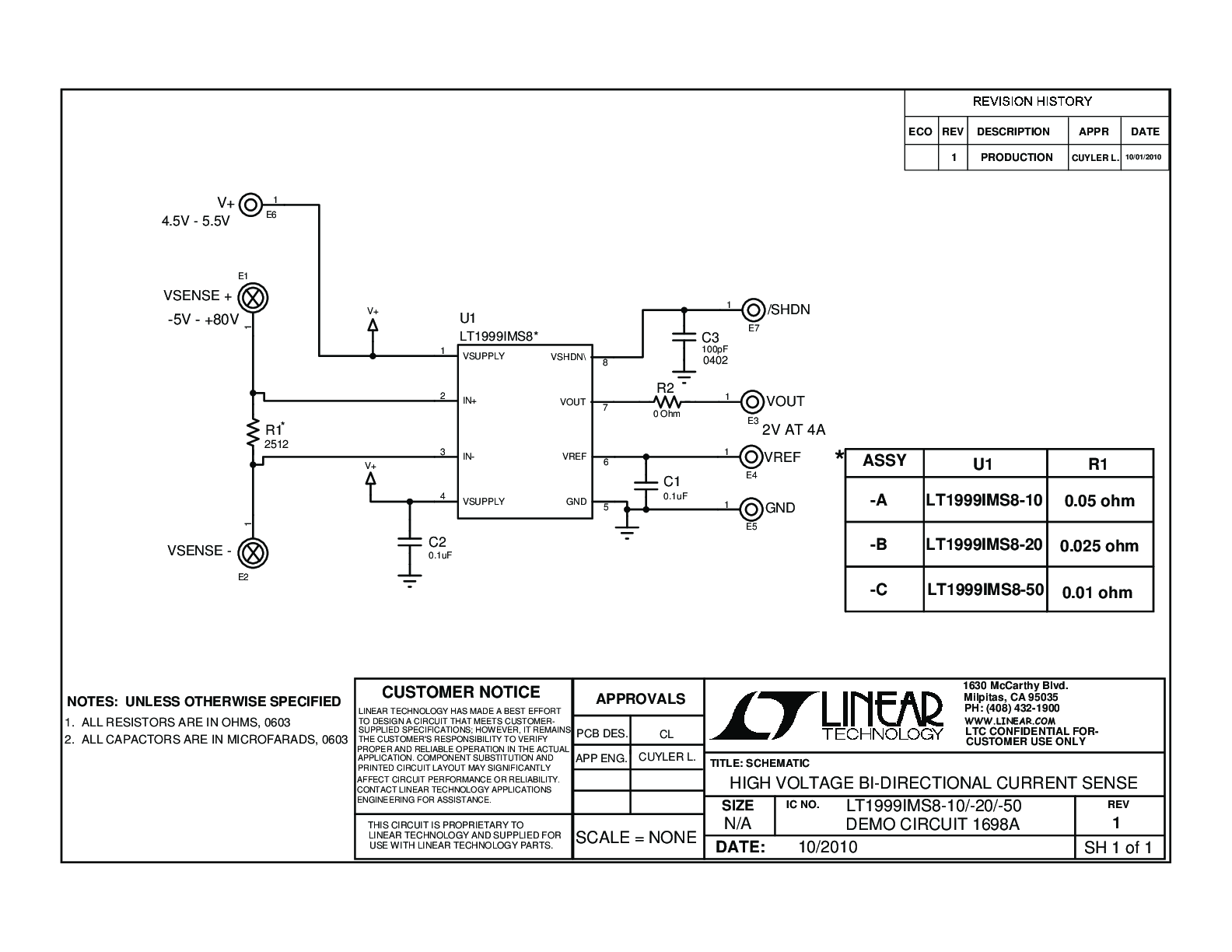

评估套件 (3)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LT1999-10
LT1999-20
LT1999-50
