概览
优势和特点
- 提供了至 ±60V 的过压线路故障保护
- ESD 保护至 IEC-1000-4-2 Level 4
- ±15kV 空气间隙测试
- ±8kV 接触模式测试
- 可兼容 ISO 11898 标准
- 高输入阻抗支持多达 256 个节点
- 用于 EMI 辐射控制的受控转换速率
- 当被关断或断电时，输出呈高阻抗状态
- 在所有的输出端上均提供了短路保护
- 热停机保护
- 引脚与 Philips PCA82C251 相兼容
产品详情
LT®1796 CAN 收发器具有内置容错能力，可安全耐受工业和汽车环境。不需要使用分立的保护器件。总线接口引脚能够承受高达 ±60V (相对于地电位) 的电压故障，而不会损坏器件。故障有可能在收发器处于运行、停机或断电状态时发生。片内 ESD 保护功能电路可承受高达 ±15kV 的空气放电和 ±8kV 的接触模式放电测试，完全符合 IEC-1000-4-2 规格要求。电源或接地连接的丢失并不会损坏 IC。
电路可在高达 125kbaud 的数据速率下运作。一个转换速率控制引脚可控制发送数据脉冲边沿，从而对不当终接线路上的 EMI 和反射问题加以抑制。高输出电流驱动允许使用阻抗低至 72Ω 的廉价 PVC 电缆。100kΩ 输入阻抗可使每个数据网络支持多达 256 个收发器。

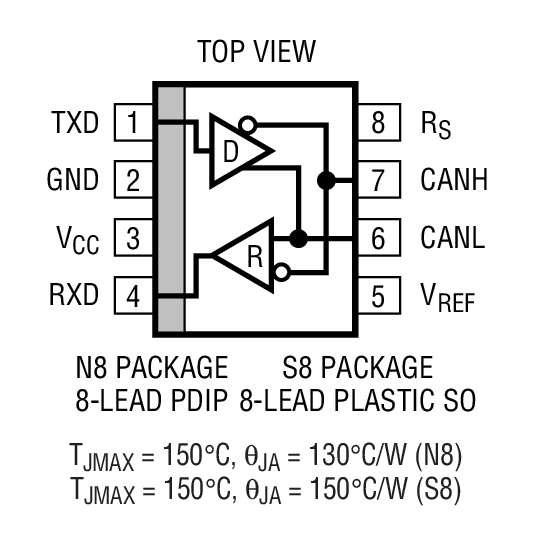

LT1796 采用 8 引脚 PDIP 和 SO 封装。
应用
- 工业控制数据网络
- 汽车系统
- HVAC 控制
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R001 Reliability Data3/23/2018
-
数字隔离器产品选型与资源指南2/7/2020
-
保护您的创新：从高精度到高电压10/24/2022
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT1796CN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1796CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1796CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1796IN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1796IS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1796IS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R001 Reliability Data |
