LT1783

采用 SOT-23 封装的 1.25MHz、Over-The-Top 微功率、轨至轨输入和输出运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 可在输入高于 V+ 的条件下运作
  • 轨至轨输入和输出
  • 微功率：300μA 电源电流 (最大值)
  • 工作温度范围：-40ºC 至 125ºC
  • 增益带宽乘积：1.25MHz
  • 转换速率：0.42V/μs

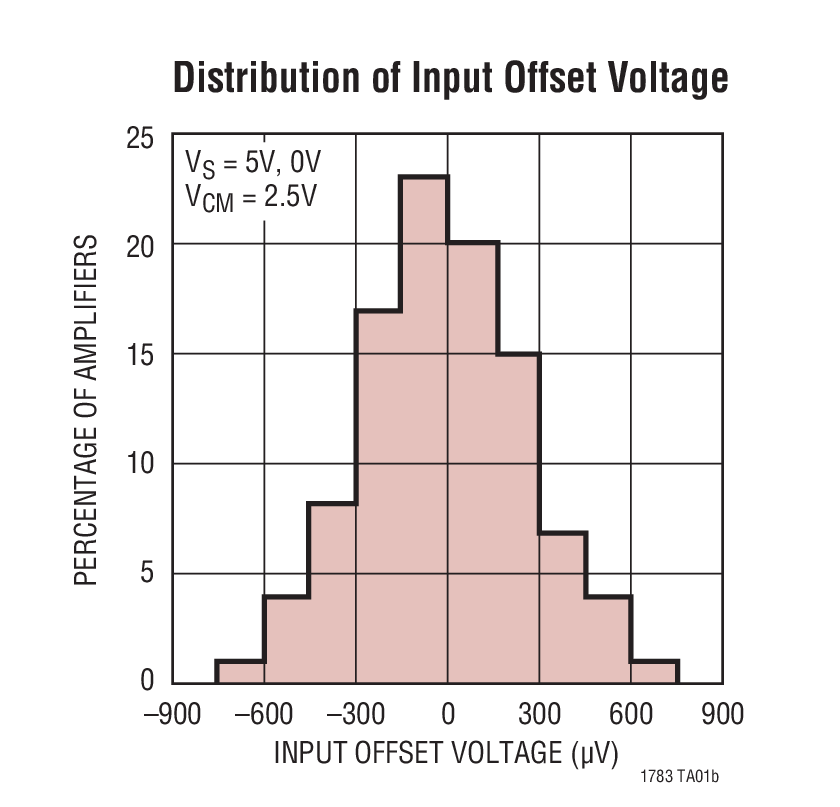

  • 低输入失调电压：800μV (最大值)
  • 单电源输入范围：0V 至 18V
  • 高输出电流：18mA (最小值)
  • 规格针对 3V、5V 和 ±5V 电源来拟订

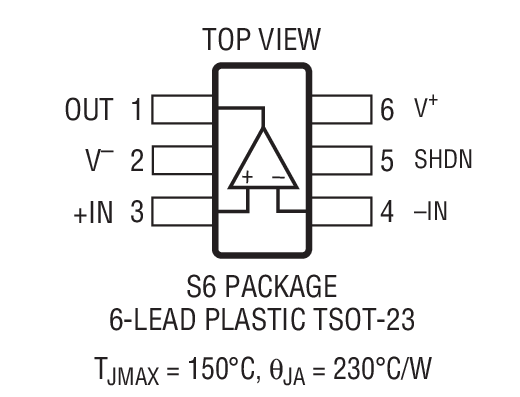

  • 6 引脚版本提供了输出停机功能
  • 反向电池保护至 18V
  • 高电压增益：1500V/mV
  • 扁平 (高度仅 1mm) ThinSOT™ 封装



更多细节
show more Icon

LT®1783 是一款采用小外形 SOT-23 封装的 1.25MHz 运算放大器，可采用全单电源和分离电源工作 (总电压为 2.5V 至 18V)。该放大器吸收的静态电流少于 300μA，并具有反向电池保护功能，在高达 18V 的反向电源电压条件下，其吸收电流可以忽略不计。

LT1783 的输入范围包括地电位，而且，该器件的一项独特功能是其 Over-The-Top® 操作能力 (在其任一输入或两个输入均高于正电源轨的情况下)。输入能够处理 18V 的差分和共模电压，这与电源电压无关。输入级具有反相保护电路，用于防止产生误输出 (即使当输入比负电源低 9V 的时候也不例外)。

LT1783 能够驱动高达 18mA 的负载，而且仍然保持了轨至轨输入和输出能力。6 引脚版本所提供的一种停机功能可停用器件，从而使得输出呈高阻抗，并把静态电流减小至 5μA。LT1783 运算放大器采用 5 引脚和 6 引脚 SOT-23 封装。对于那些需要较低功率的应用，请查阅 LT1782 的相关信息。




Applications

  • 便携式仪表
  • 电池或太阳能供电型系统
  • 传感器调理

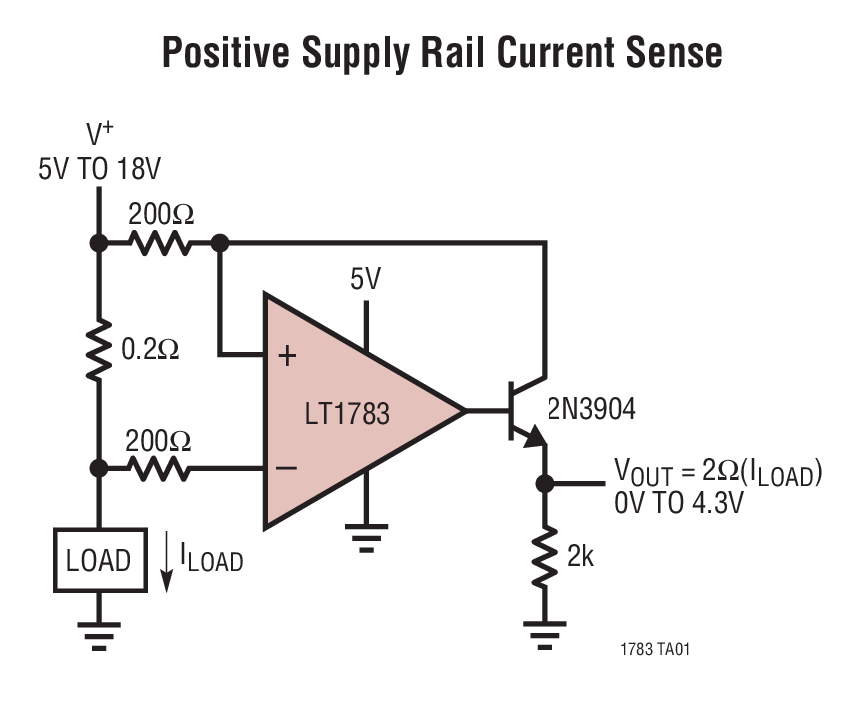

  • 电源电流检测
  • 电池监视
  • MUX 放大器
  • 4mA 至 20mA 发送器



Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT1783

文档

13
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 设计笔记
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 06/29/2009
英文

LT1783: 1.25MHz, Over-The-Top Micropower, Rail-to-Rail Input and Output Op Amp in SOT-23 Data Sheet

打开PDF文件

redirect
178.00K
download

下载 PDF

设计笔记

5

PDF Vector

PDF

更新 06/28/2016
英文
DN221 - SOT-23 Micropower, Rail to Rail Op Amps Operate with Inputs Above the Positive Supply redirect icon

156.00K

download

下载 PDF

PDF Vector

PDF

更新 05/31/2005
日文
DN221 正電源以上の入力が可能なSOT-3マイクロパワー、レール・トゥ・レール・オペアンプ redirect icon

41.00K

download

下载 PDF

PDF Vector

HTML

更新 06/20/2022
英文
Design Note 495: Simple Energy-Tripped Circuit Breaker with Automatic Delayed Retry redirect icon

PDF Vector

HTML

更新 04/01/2000
英文
Design Note: 227 Sense Milliamps to Kiloamps and Digitize to 12 Bits redirect icon

PDF Vector

HTML

更新 06/01/2004
英文
Design Note 339: An Autoranging True RMS Converter redirect icon

用户手册

3

PDF Vector

PDF

更新 02/01/2012
英文
DC417B - Demo Manual redirect icon

137.00K

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC479A - Demo Manual redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC617A - Demo Manual redirect icon

304.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R417 Reliability Data redirect icon

31.47 K

download

下载 PDF

技术文章

3

PDF Vector

HTML

更新 09/01/2001
英文
The LTC1871 Achieves the Industry’s Highest Efficiency for Single-Ended Boost, Flyback and SEPIC Topologies redirect icon

PDF Vector

HTML

更新 11/01/1999
英文
SOT-23 Micropower, Rail-to-Rail Op Amps Operate with Inputs above the Positive Supply redirect icon

PDF Vector

HTML

更新 05/01/2004
英文
Boost Converter Drives 1A White LEDs redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 12
show more Icon

数据手册 1

LT1783: 1.25MHz, Over-The-Top Micropower, Rail-to-Rail Input and Output Op Amp in SOT-23 Data Sheet

可靠性数据 1

R417 Reliability Data

用户手册 3

DC417B - Demo Manual
DC479A - Demo Manual
DC617A - Demo Manual

设计笔记 4

DN221 - SOT-23 Micropower, Rail to Rail Op Amps Operate with Inputs Above the Positive Supply
Design Note 495: Simple Energy-Tripped Circuit Breaker with Automatic Delayed Retry
Design Note: 227 Sense Milliamps to Kiloamps and Digitize to 12 Bits
Design Note 339: An Autoranging True RMS Converter

技术文章 3

The LTC1871 Achieves the Industry’s Highest Efficiency for Single-Ended Boost, Flyback and SEPIC Topologies
SOT-23 Micropower, Rail-to-Rail Op Amps Operate with Inputs above the Positive Supply
Boost Converter Drives 1A White LEDs

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型

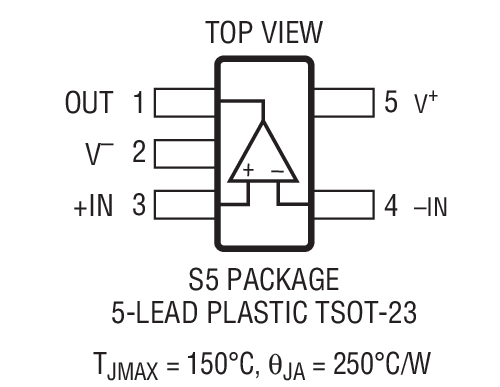

LT1783CS5#TRMPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1783CS5#TRPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1783CS6#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1783CS6#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1783HS5#TRMPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1783HS5#TRPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1783HS6#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1783HS6#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1783IS5#TRMPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1783IS5#TRPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1783IS6#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1783IS6#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 3

reference details image

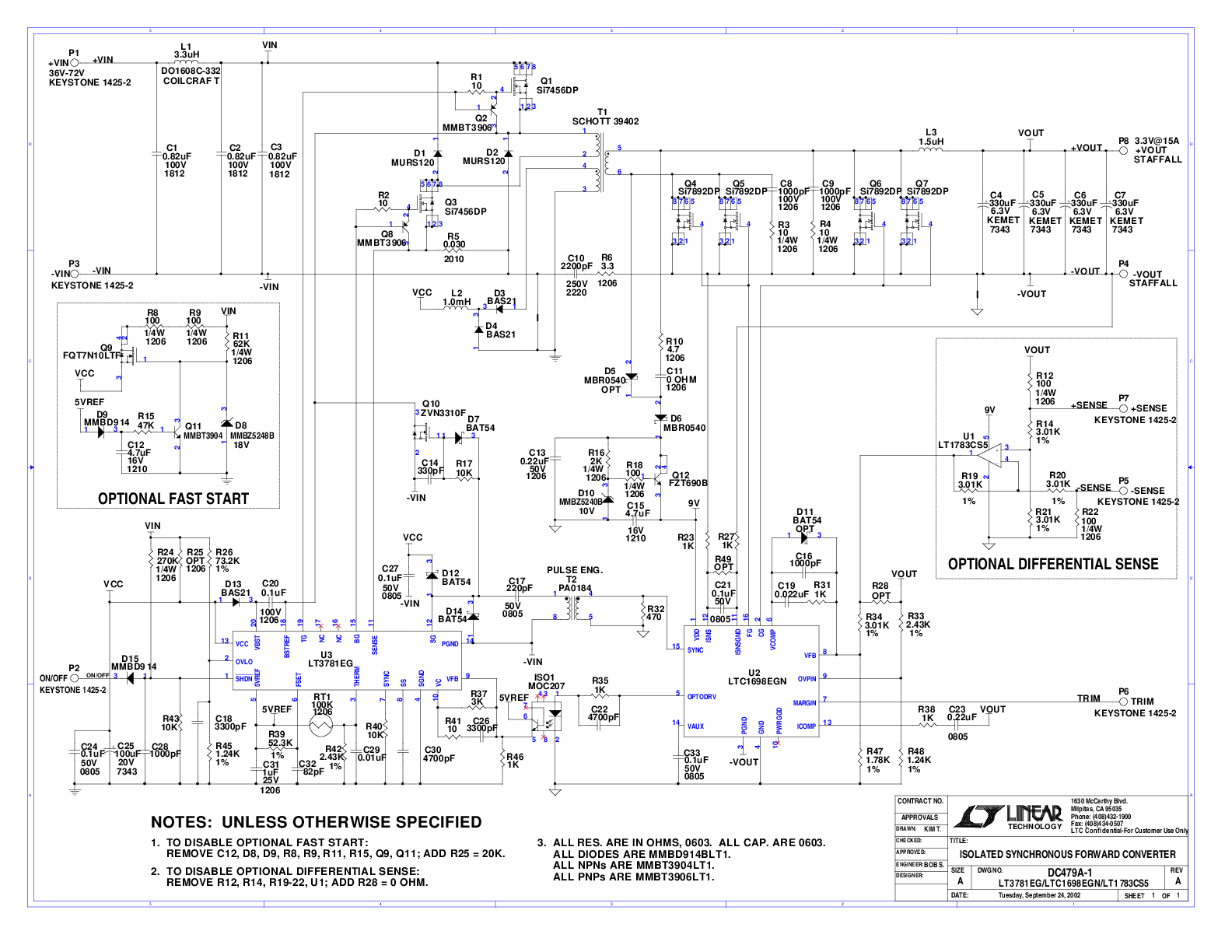

DC479A

LT3781EG、LTC1698EGN、LT1783CS5 | 隔离同步、正激转换器，VIN=36V-72V，VOUT=3.3V (15A)

zoom

DC479A

LT3781EG、LTC1698EGN、LT1783CS5 | 隔离同步、正激转换器，VIN=36V-72V，VOUT=3.3V (15A)

download icon

下载

 print icon

打印
DC479A
LT3781EG、LTC1698EGN、LT1783CS5 | 隔离同步、正激转换器，VIN=36V-72V，VOUT=3.3V (15A)
立即购买 更多内容

产品详情

DC479A演示板适用于：
LT1783 1.25MHz、Over-The-Top微功耗、轨到轨输入和输出运算放大器，采用SOT-23封装
LTC1698隔离辅助同步整流控制器
LT3781自举启动双晶体管同步正激式控制器





资料

pdf icon

PDF

DC479A - Demo Manual Download

1.00M

pdf icon

ZIP

DC479A - Design File Download

1.00M

pdf icon

PDF

DC479A - Schematic Download

65.00K

更多 Arrow image
reference details image

DC417B

DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

reference details image

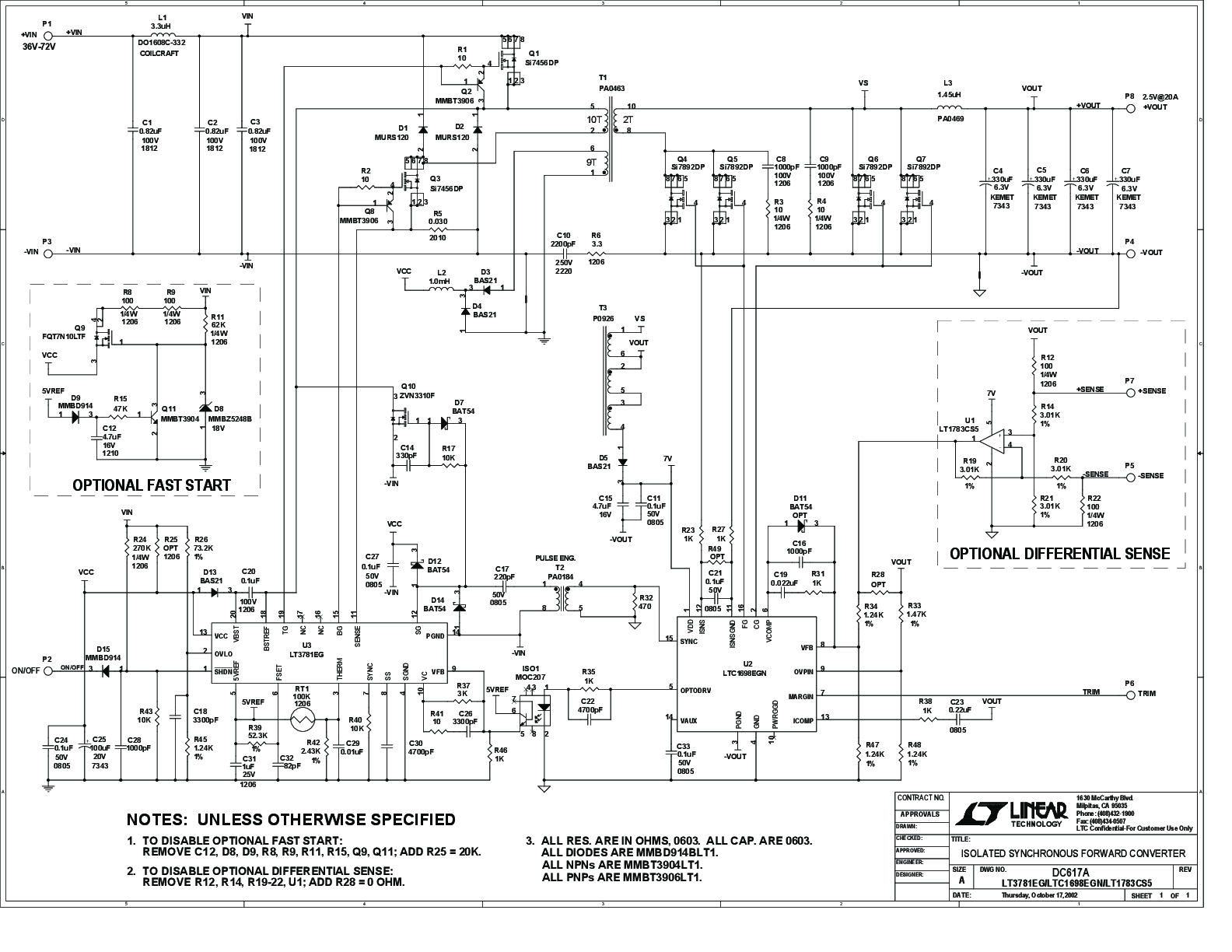

DC617A

LT3781EG LTC1698EGN LT1783CS5 | 隔离同步正激转换器，+VIN = 36V至72V，+VOUT = 2.5V (20A)，四分之一砖大小

zoom

DC617A

LT3781EG LTC1698EGN LT1783CS5 | 隔离同步正激转换器，+VIN = 36V至72V，+VOUT = 2.5V (20A)，四分之一砖大小

download icon

下载

 print icon

打印
DC617A
LT3781EG LTC1698EGN LT1783CS5 | 隔离同步正激转换器，+VIN = 36V至72V，+VOUT = 2.5V (20A)，四分之一砖大小
立即购买 更多内容

产品详情

DC617A演示板适用于：

LT1783 1.25MHz、Over-The-Top微功耗、轨到轨输入和输出运算放大器，采用SOT-23封装

LTC1698隔离辅助同步整流控制器

LT3781自举启动双晶体管同步正激式控制器

资料

pdf icon

PDF

DC617A - Schematic Download

105.00K

pdf icon

ZIP

DC617A - Design File Download

916.00K

pdf icon

PDF

DC617A - Demo Manual Download

304.00K

更多 Arrow image

评估套件3

evaluation kit item images

DC479A

LT3781EG、LTC1698EGN、LT1783CS5 | 隔离同步、正激转换器，VIN=36V-72V，VOUT=3.3V (15A)
evaluation kit item images

DC417B

DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板
evaluation kit item images

DC617A

LT3781EG LTC1698EGN LT1783CS5 | 隔离同步正激转换器，+VIN = 36V至72V，+VOUT = 2.5V (20A)，四分之一砖大小

工具及仿真模型 4

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT1783 - Operational Amplifiers (Op Amps) Download
