LT1528

量产

微处理器应用的 3A 低压差稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 压差电压：0.6V (在 IOUT = 3A)
  • 快速瞬态响应
  • 输出电流：3A
  • 静态电流：400μA
  • 无需保护二极管
  • 固定输出电压：3.3V
  • 在压差条件下，静态电流处于受控状态
  • 停机 IQ = 125μA
  • 可在采用 3.3μF 输出电容器时实现稳定
  • 反向电池保护
  • 无反向输出电流
  • 具热限制功能

LT®1528 是一款 3A 低压差稳压器，专为处理因现今这一代微处理器所引起的大负载电流瞬变而优化。在目前市售的 PNP 稳压器当中，这款器件的瞬态响应速度是最快的，而且对于电容器 ESR 中的偏差具有非常高的耐受度。在 10mA 电流条件下，压差电压为 75mV，而在 1A 和 3A 电流条件下，压差电压将分别上升至 300mV 和 600mV。该器件具有一个 400μA 的静态电流。静态电流处于良好受控状态；当器件进入压差状态时，静态电流不会有显著的增加。该稳压器能够在采用小至 3.3μF 的输出电容器时正常运作，不过，如欲实现大多数微处理器应用所要求的性能，将必需使用较大的输出电容器。LT1528 可提供一个 3.3V 的固定输出电压。一个外部 SENSE 引脚允许对高于 3.3V 的输出电压进行调节 (使用一个简单的阻性分压器)。这使得能够在一个很宽的输出电压范围内对该器件实施调节，包括由 Intel、IBM、AMD 和 Cyrix 等公司提供的多种处理器所要求的 3.3V 至 4.2V 范围。

LT1528 兼具反向输入和反向输出保护电路，并包括一种停机功能。在停机模式中，静态电流将减小至 125μA。LT1528 采用 5 引脚 TO-220 和 5 引脚 DD-PAK 封装。

Applications

  • 微处理器应用
  • 用于开关电源的后置稳压器
  • 5V 至 3.3V 逻辑稳压器

LT1528
微处理器应用的 3A 低压差稳压器

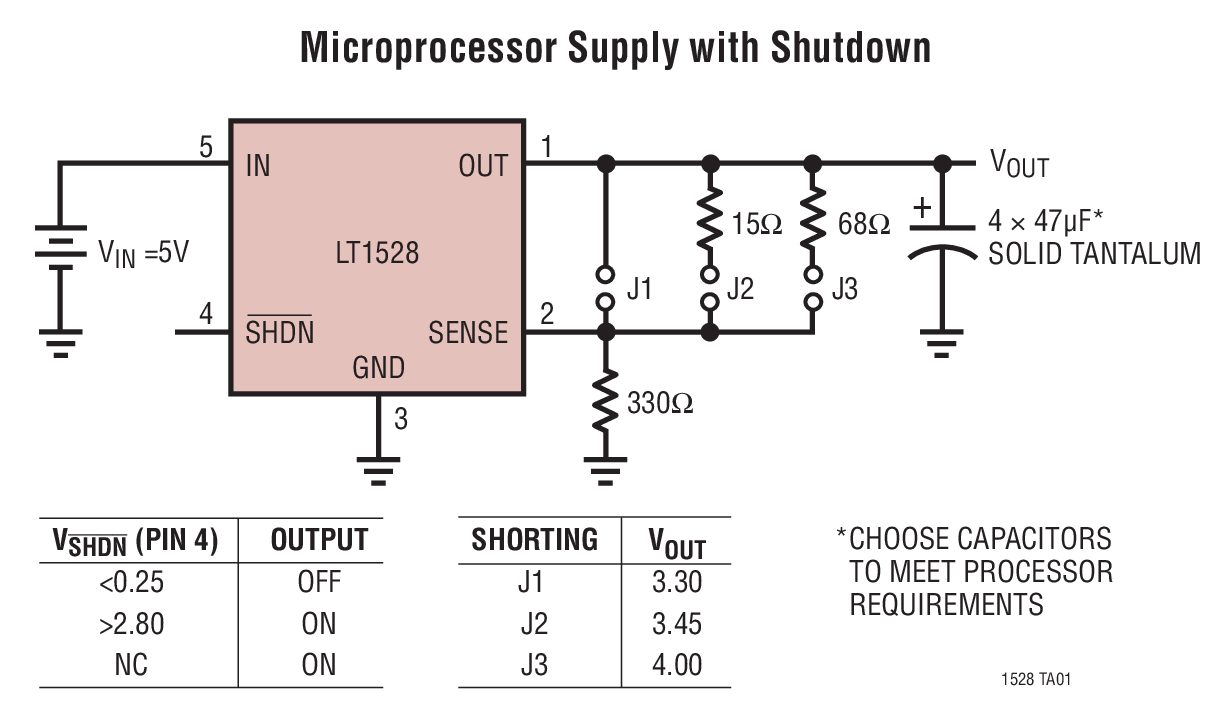

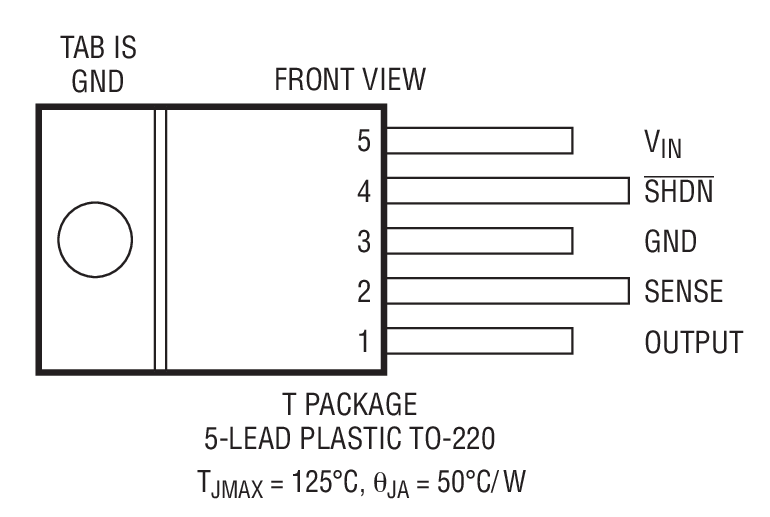

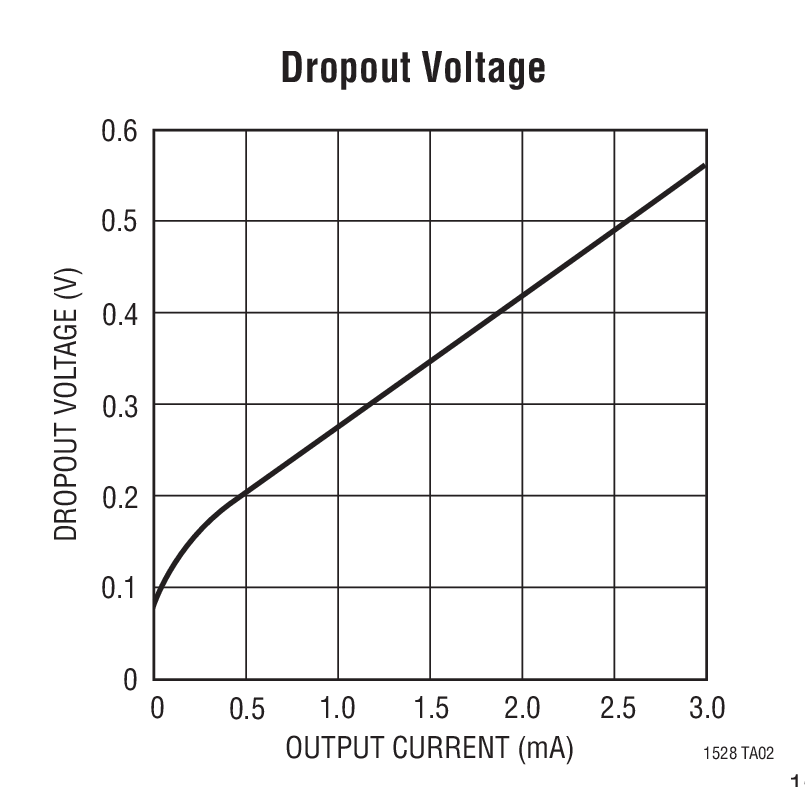

Microprocessor Supply with Shutdown Dropout Voltage Product Package 1 Product Package 2
