LT1513

SEPIC 恒定或可编程电流 / 恒定电压电池充电器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT1513 - Battery Charger IC Download 2.57 KB LTspice LT1513 Demo Circuit - Single Cell Lithium-Ion SEPIC Battery Charger (6-50V to 4.2V @ 1.2A) Download 3.00KB
产品模型 10
特性
  • 充电器输入电压可以高于、等于或低于电池电压
  • 能够将任何数量的电池充电至高达 20V
  • 1% 的电压准确度 (对于可再充电锂电池)
  • 100mV 电流检测电压用于实现高效率 (LT1513)
  • 0mV 电流检测电压用于实现简易的电流设置 (LT1513-2)
  • 电池可直接接地
  • 500kHz 的开关频率较大限度地减小了电感器尺寸
  • 可以容易地设置或关断充电电流
更多细节
show more Icon

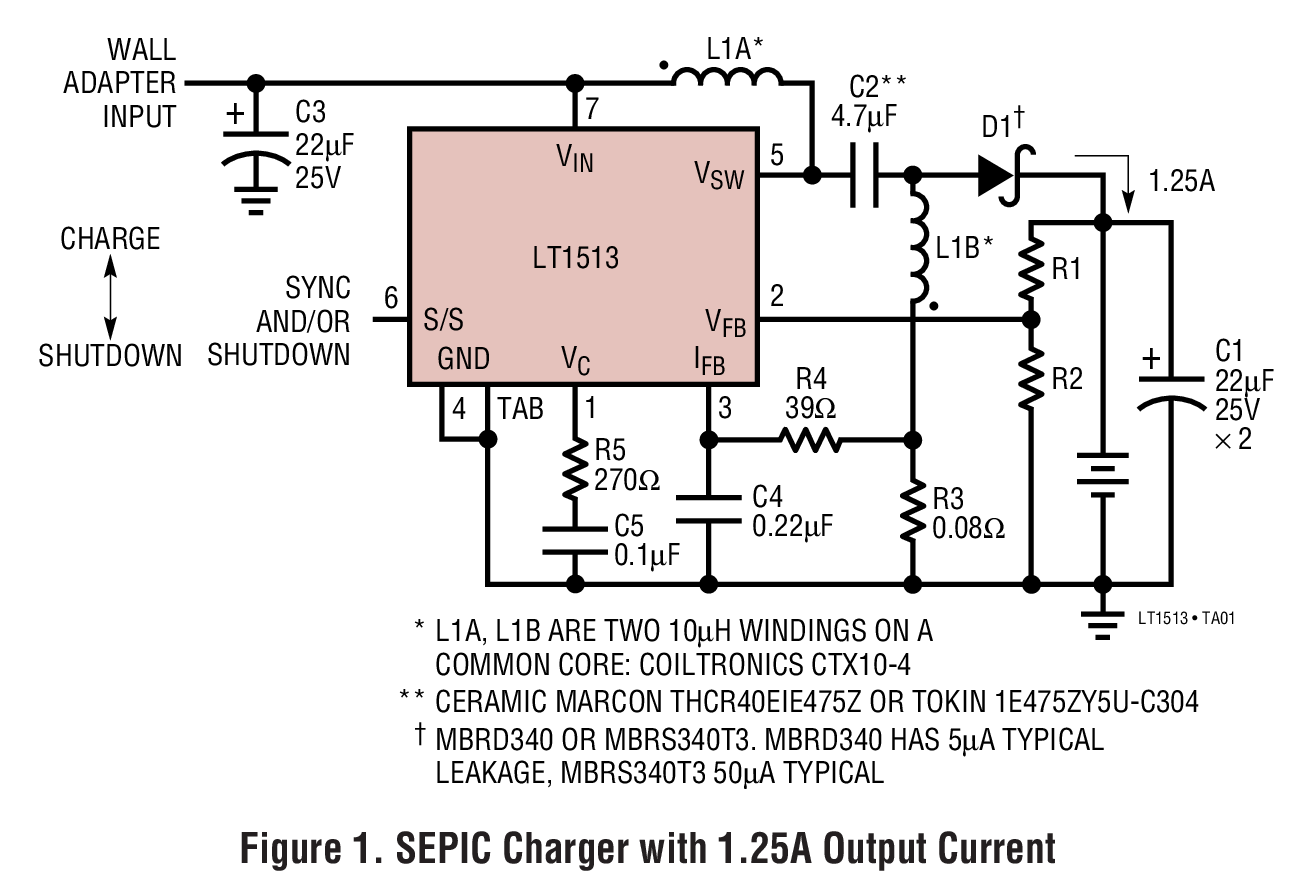

LT®1513 是一款 500kHz 电流模式开关稳压器，专为制作一个恒定或可编程电流 / 恒定电压电池充电器而配置。除了通常的电压反馈节点之外，该器件还具有一个电流检测反馈电路，用于准确地控制一个反激式或 SEPIC (单端主端电感转换器) 拓扑结构充电器的输出电流。这些拓扑结构允许电流检测电路以地为参考电位，并与电池本身完全分开，从而简化了电池开关操作和系统接地问题。此外，即使在输入电压低于电池电压的情况下，这些拓扑结构也允许进行充电操作。在浮动或接地模式中，LT1513 还能驱动以高效率驱动一个 CCFL Royer 转换器。

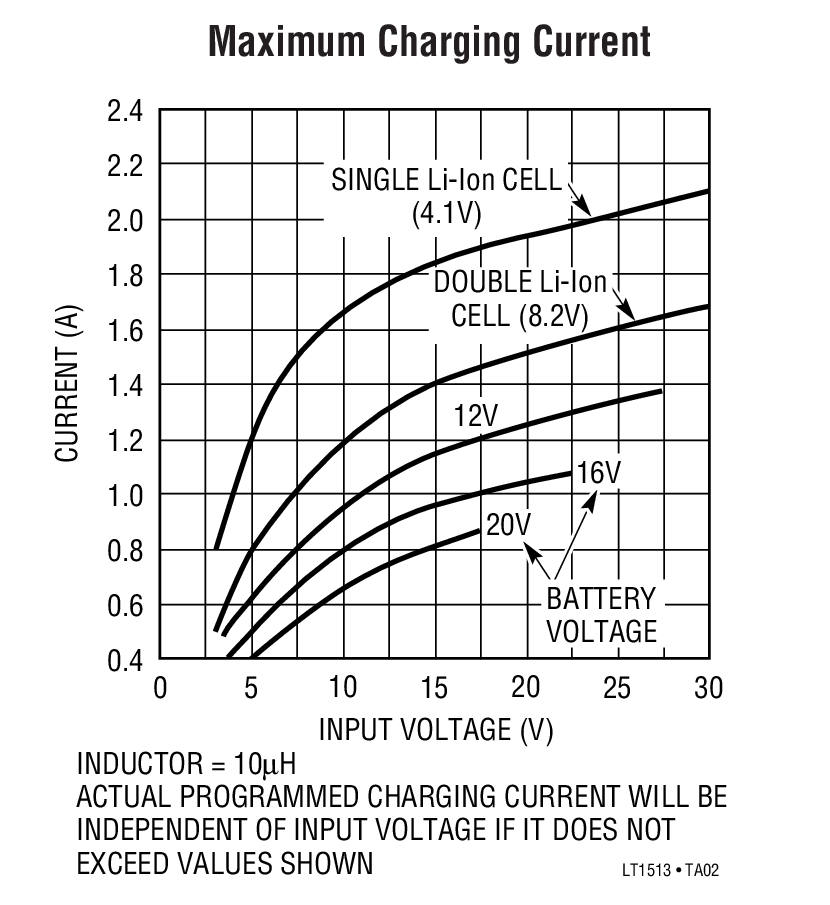

LT1513 上的最大开关电流为 3A。这使得能够为单节锂离子电池提供高达 2A 的电池充电电流。恒定电压模式中的 1% 准确度非常适合于锂电池应用。对于所有的电池类型，均可以很容易地设置充电电流。


应用

  • NiCd (镍镉)、NiMH (镍氢)、铅酸或可再充电锂电池的电池充电
  • 精准电流限制电源
  • 恒定电压 / 恒定电流电源
  • 换能器激励
  • 通用输入 CCFL 驱动器
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT1513 - Battery Charger IC Download 2.57 KB LTspice LT1513 Demo Circuit - Single Cell Lithium-Ion SEPIC Battery Charger (6-50V to 4.2V @ 1.2A) Download 3.00KB
产品模型 10
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT1513

文档

11
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 应用笔记
  • 设计笔记
  • 数据手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 01/30/2010
英文

LT1513: SEPIC Constant- or Programmable-Current/Constant-Voltage Battery Charger Data Sheet

打开PDF文件

redirect
214.00K
download

下载 PDF

PDF Vector

PDF

更新 02/21/2008
日文

LT1513: 定電流またはプログラム可能電流/定電圧SEPICバッテリ･チャージャ データシート

打开PDF文件

redirect
120.00K
download

下载 PDF

应用笔记

5

PDF Vector

PDF

更新 08/20/2007
英文
AN84 - Linear Technology Magazine Circuit Collection, Volume IV redirect icon

2.00M

download

下载 PDF

PDF Vector

HTML

更新 06/01/2020
英文
Reverse Voltage Protection for Battery Chargers redirect icon

PDF Vector

HTML

更新 06/01/2020
中文
电池充电器的反向电压保护 redirect icon

PDF Vector

HTML

更新 12/01/2005
英文
AN-105: Current Sense Circuit Collection Making Sense of Current redirect icon

PDF Vector

HTML

更新 12/01/2005
日文
AN-105: 電流センス（検出）回路集 電流に対するセンスを養う redirect icon

设计笔记

3

PDF Vector

PDF

更新 05/19/2014
英文
DN133 - Low Input Voltage CCFL Power Supply redirect icon

72.00K

download

下载 PDF

PDF Vector

PDF

更新 02/21/2008
日文
DN133 低入力電圧CCFL電源 redirect icon

44.00K

download

下载 PDF

PDF Vector

HTML

更新 01/01/2000
英文
Design Note 242: Li-Ion Charge Termination IC Interfaces with PWM Switchers redirect icon

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R324 Reliability Data redirect icon

21.17 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 7
show more Icon

数据手册 1

LT1513: SEPIC Constant- or Programmable-Current/Constant-Voltage Battery Charger Data Sheet

可靠性数据 1

R324 Reliability Data

应用笔记 3

电池充电器的反向电压保护
AN84 - Linear Technology Magazine Circuit Collection, Volume IV
AN-105: Current Sense Circuit Collection Making Sense of Current

设计笔记 2

DN133 - Low Input Voltage CCFL Power Supply
Design Note 242: Li-Ion Charge Termination IC Interfaces with PWM Switchers

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型

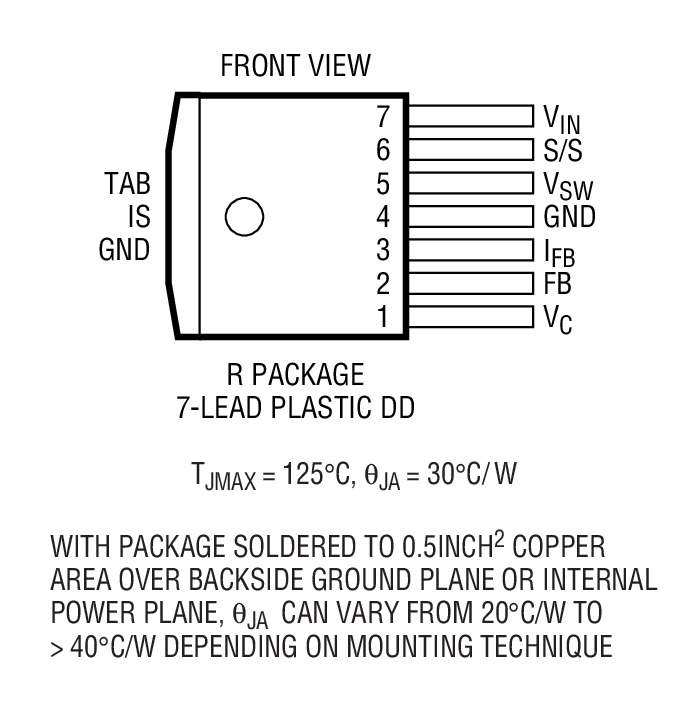

LT1513-2CR#PBF 7-Lead DD Pak external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1513-2CR#TRPBF 7-Lead DD Pak external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

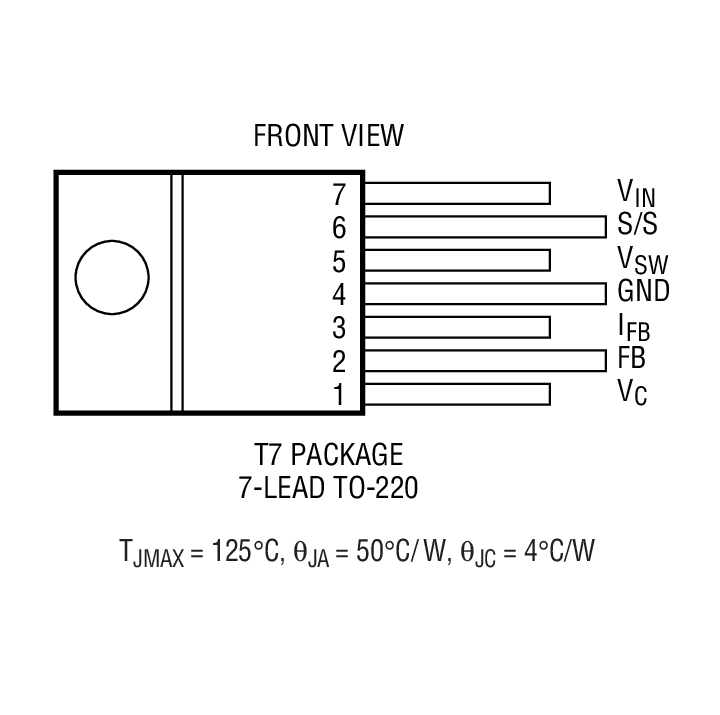

LT1513-2CT7#PBF 7-Lead TO-220 external-link
