概览
优势和特点
- ESD 保护等级超过 ±10kV
- 低成本
- 使用小的电容器：0.1μF
- 与 CMOS 器件相似的低功率：40mW
- 采用单 5V 电源工作

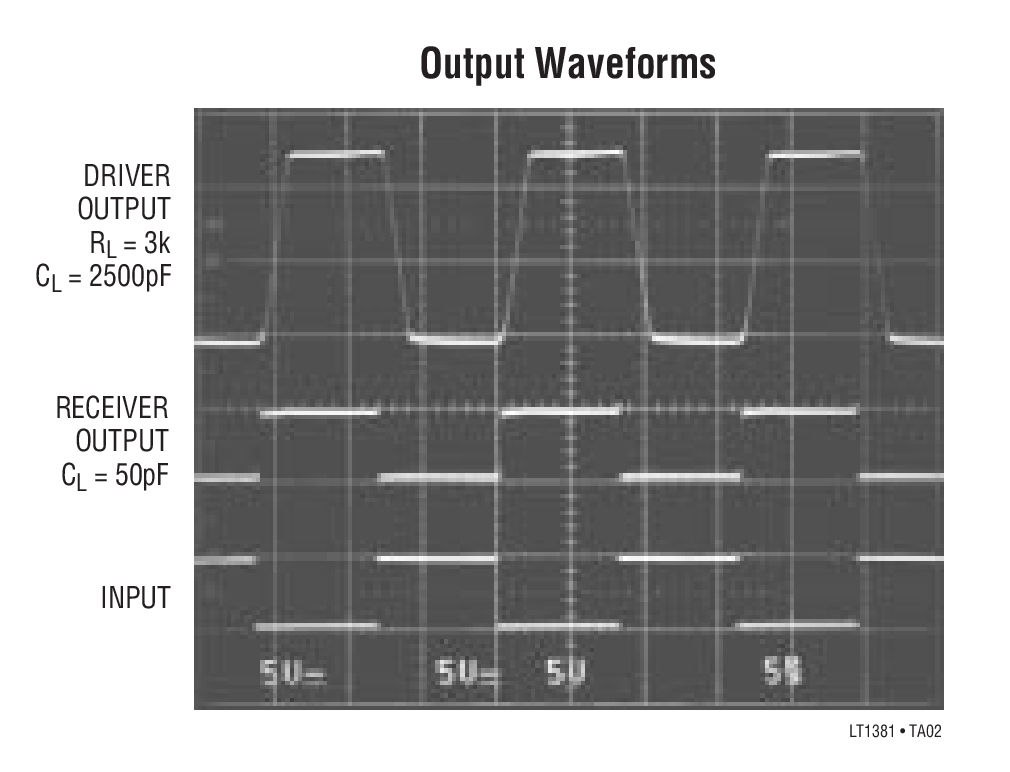

- 120kBaud 传输速率 (RL = 3k，CL = 2500pF)
- 250kBaud 传输速率 (RL = 3k，CL = 1000pF)
- 坚固型双极性设计
- 当断电时输出呈高阻抗状态
- 绝对无闭锁现象
- 可提供窄体 SO 封装
产品详情
LT®1381 是一款双通道 RS232 驱动器 / 接收器对，其具有集成化充电泵，以依靠单 5V 电源产生 RS232 电压电平。该电路采用坚固型双极性设计，以提供同类竞争 CMOS 设计无可比拟的操作故障耐受力和 ESD 保护水平。此电路仅采用 0.1μF 外部电容器，消耗功率仅为 40mW，其传输速率可达 120kbaud，甚至在驱动重的容性负载时也不例外。芯片上的新型 ESD 结构使得 LT1381 能够安然承受多次 ±10kV ESD 冲击，从而免除了在 RS232 线路引脚上增设昂贵 TransZorbs® 的需要。驱动器输出得到了过载保护，并可短路至地或高达 ±25V 而不受损坏。在电源关闭的情况下，驱动器和接收器输出处于高阻抗状态，从而实现了线路共享。
应用
- 便携式计算机
- 电池供电型系统
- 电源发生器
- 终端
- 调制解调器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R001 Reliability Data3/23/2018
-
数字隔离器产品选型与资源指南2/7/2020
-
LTM2882 - Isolated RS232 + 1W Power4/24/2012
-
RS232 Quick Guide10/8/2010
-
保护您的创新：从高精度到高电压10/24/2022
配套产品推荐
LT1381 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

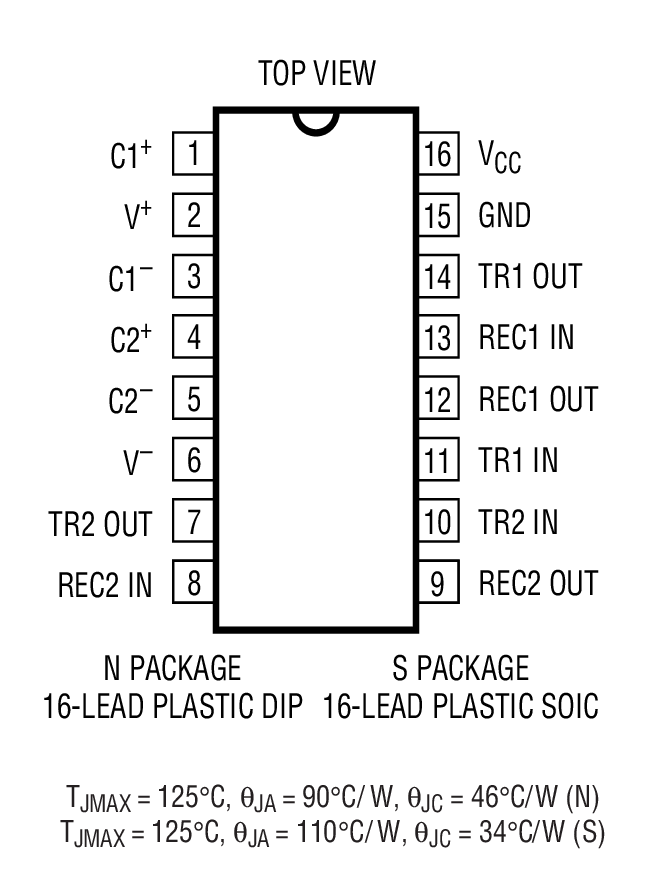

| LT1381CS#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LT1381CS#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LT1381IS#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LT1381IS#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R001 Reliability Data |
