LT1281A

采用 0.1μF 电容器的低功率 5V RS232 双通道驱动器 / 接收器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 10mA 最大电源电流
  • ESD 保护等级超过 ±10kV
  • 使用小的电容器:0.1μF

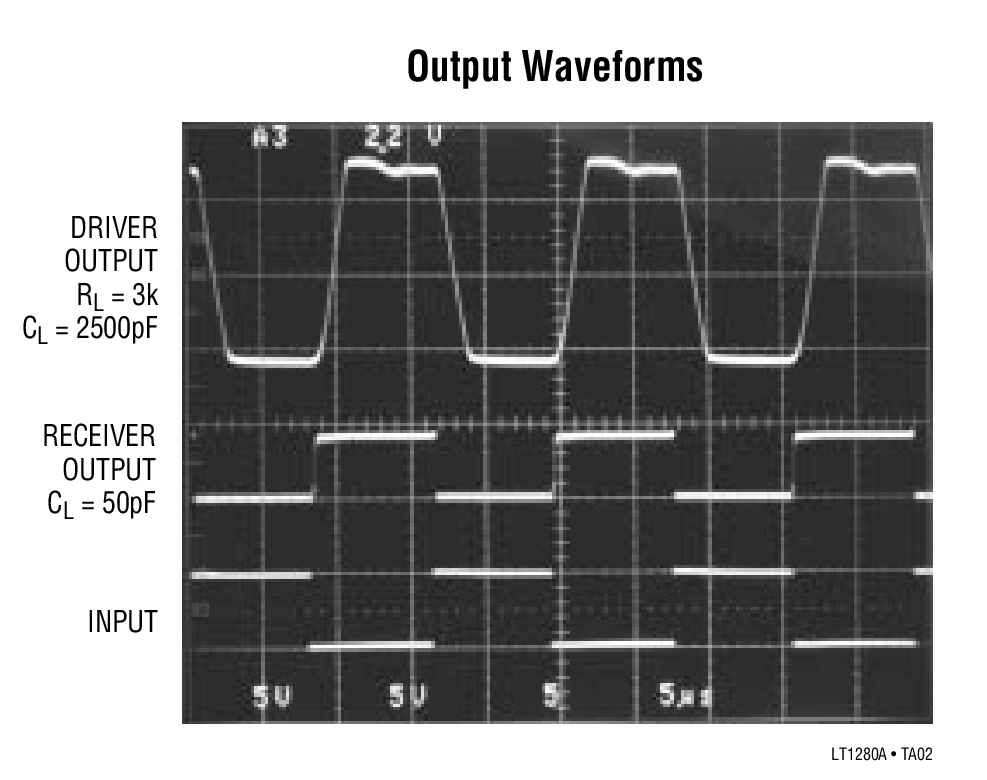

  • 120kBaud 传输速率 (RL = 3k,CL = 2500pF)
  • 250kBaud 传输速率 (RL = 3k,CL = 1000pF)
  • 输出可承受 ±30V 而不受损
  • 不亚于 CMOS 器件的低功率:40mW
  • 采用单 5V 电源工作
  • 坚固型双极性设计
  • 当关闭或断电时输出呈高阻抗状态
  • 满足所有的 RS232 规格要求
  • 可提供带或不带停机功能的版本
  • 绝对无闭锁现象
  • 采用 SO 封装
更多细节
show more Icon

LT®1280A / LT1281A 是双通道 RS232 驱动器 / 接收器对,其具有集成化充电泵,以依靠单 5V 电源产生 RS232 电压电平。这些电路采用坚固型双极性设计,以提供同类竞争 CMOS 设计无可比拟的操作故障耐受力和 ESD 保护水平。这些电路仅采用 0.1μF 外部电容器,消耗功率仅为 40mW,其传输速率可达 120kbaud,甚至在驱动重的容性负载时也不例外。芯片上的新型 ESD 结构使得 LT1280A / LT1281A 能够安然承受多次 ±10kV ESD 冲击,从而免除了在 RS232 线路引脚上增设昂贵 TransZorbs® 的需要。LT1280A / LT1281A 完全符合 EIA RS232 标准。驱动器输出得到了过载保护,并可短路至地或高达 ±30V 而不受损坏。在停机或电源关闭的情况下,驱动器和接收器输出处于高阻抗状态,从而实现了线路共享。

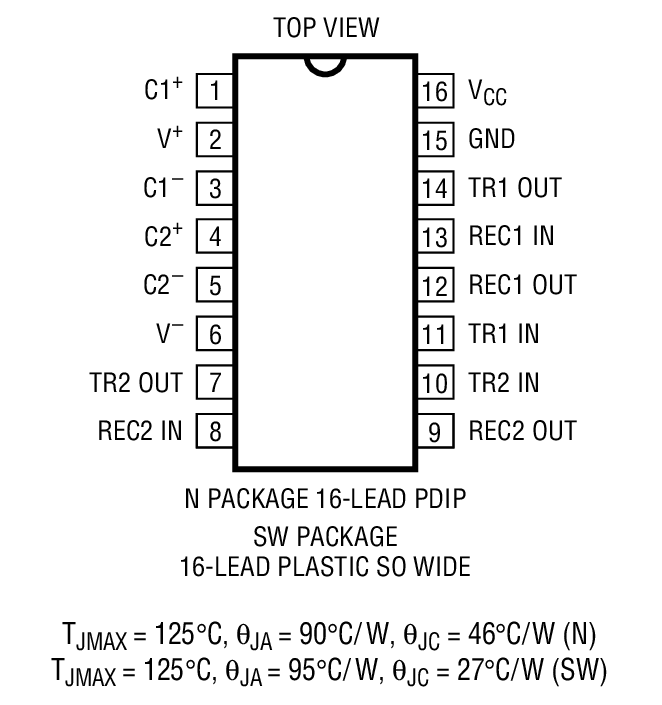

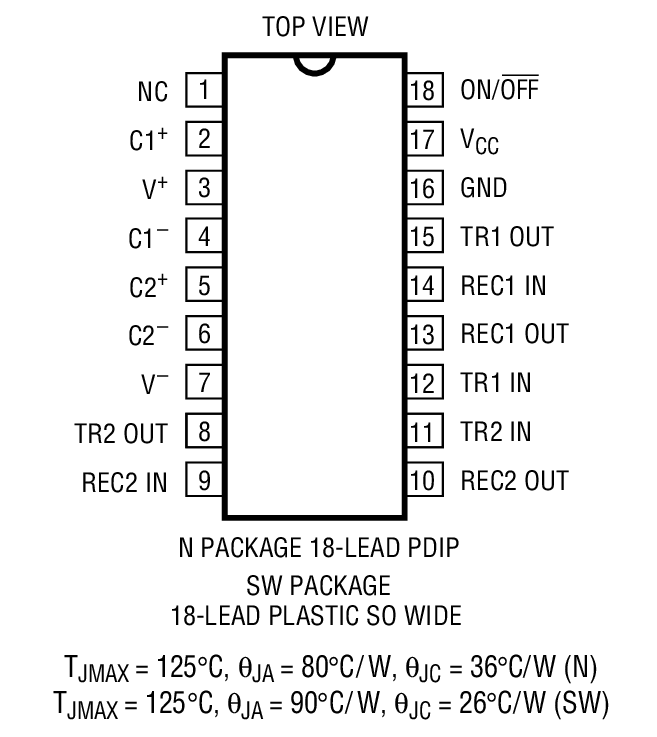

LT1281A 采用 16 引脚 DIP 封装和 SO 封装。LT1280A 可提供 18 引脚 DIP 封装和 SO 封装,适合需要停机功能的应用。

应用

  • 便携式计算机
  • 电池供电型系统
  • 电源发生器
  • 终端
  • 调制解调器
