LT1185

低压差稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT1185 Demo Circuit - Negative Regulator with 3.5A Current Limit (6-16V to -5V @ 3A) Download 1.00KB LTspice LT1185 - LDO Linear Regulators Download 1.09 KB
产品模型 12
特性
  • 低电阻传输晶体管：0.25Ω

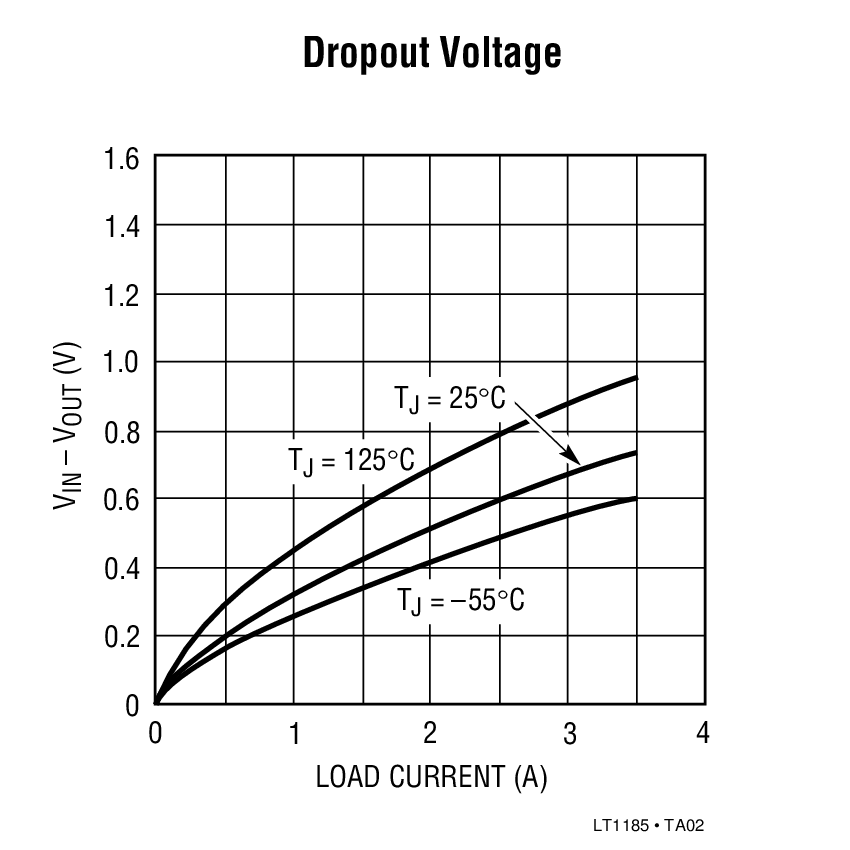

  • 压差电压：0.75V (在 3 A)
  • ±1% 基准电压
  • 准确的可编程电流限值
  • 停机能力
  • 可提供内部基准
  • 完整的远端采样
  • 低静态电流：2.5mA
  • 上佳的高频纹波抑制

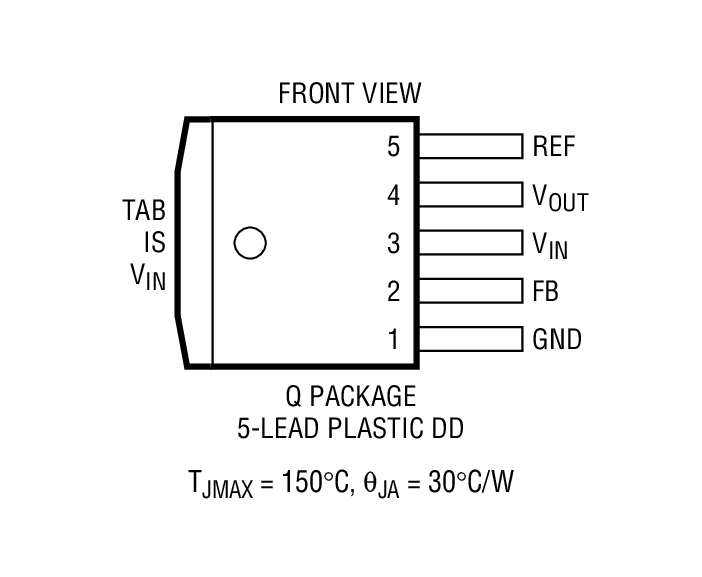

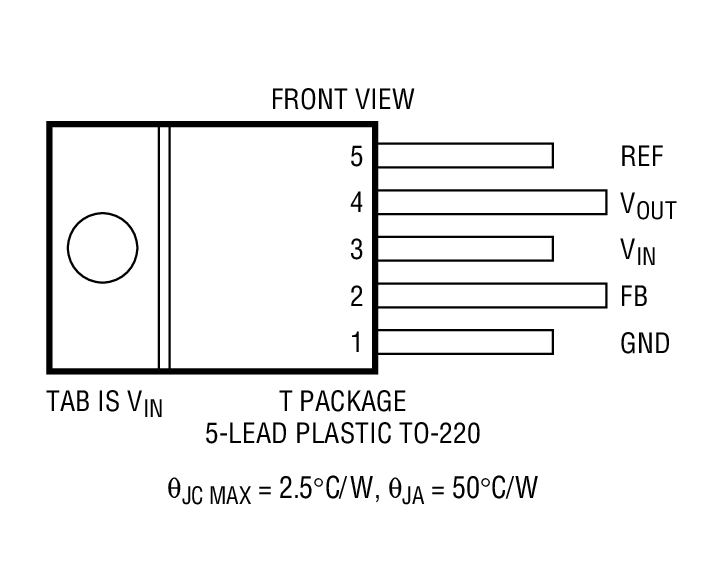

  • 采用 5 引脚 TO-220 封装和 DD 封装
更多细节
show more Icon

LT®1185 是一款具可调电流限值和远端采样能力的3A 低压差稳压器。该器件可用作一个具浮动输入的正输出稳压器或一个具接地输入的标准负稳压器。输出电压范围为 2.5V 至 25V，并具有 ±1% 的内部基准电压准确度。

LT1185 采用一个饱和限制 NPN 晶体管作为传输元件。这款器件可提供 FET 传输元件的线性压差特性，而且芯片面积显著缩小。通过采用特殊的抗饱和电路保持了高效率，该电路负责调节基极驱动以跟踪负载电流。传输晶体管的“导通电阻”通常为 0.25Ω。

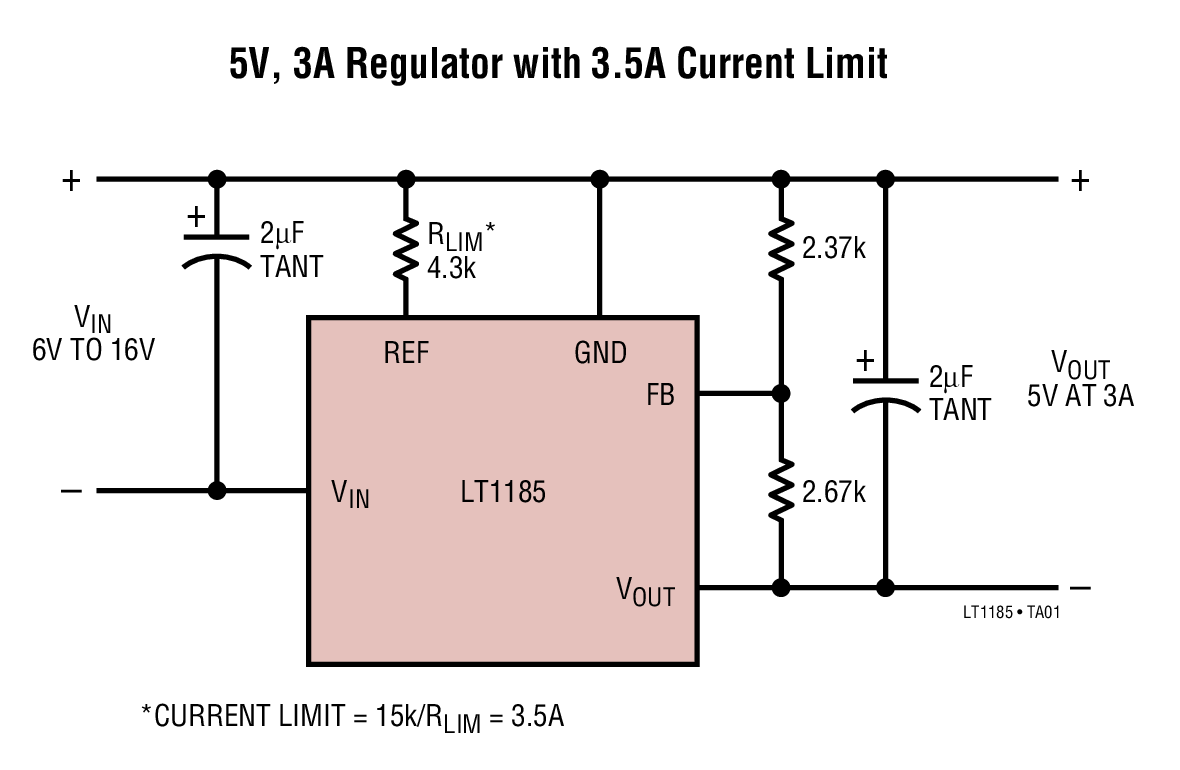

准确的电流限值通过利用单个 1/8W 外部电阻器来设置 (其范围为0A至3A)。第二个固定的内部限制电路用于避免在意外超出编程电流范围的情况下遭受破坏性的电流。当编程电流小于 1μA 时可保证稳压器输出的关断，从而实现输出电压的外部逻辑控制。

LT1185 拥有此前推出的 LTC 稳压器之所有保护功能，包括功率限制和热停机等。
