概览
优势和特点
- 输入电压范围:4.5V 至 36V
- 40µA 电源电流
- 125mA 输出电流
- 2.5V 基准电压
- 基准输出可供应 1mA 和吸收 0.5mA 电流
- 双输出比较器
- 比较器吸收 10mA 电流
- 压差检测器

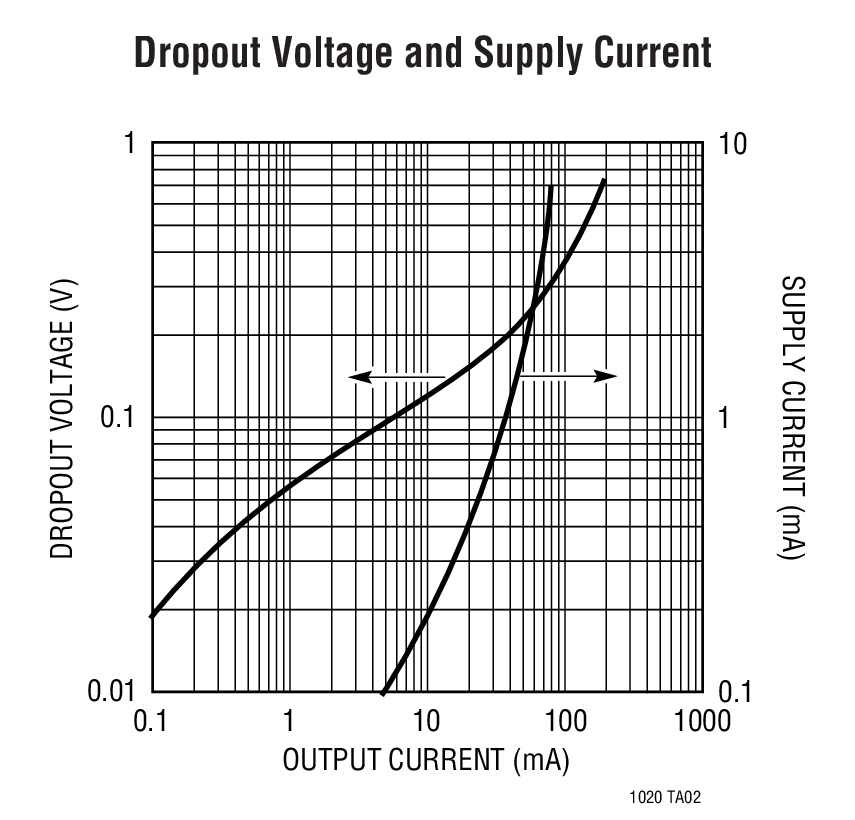

- 0.2V 压差电压
- 热限制
- 采用 SO 封装
产品详情
LT®1020 把微功率正稳压器和独立集电极比较器集成在单颗芯片上。LT1020 能够利用仅 40μA 的电源电流来提供超过 125mA 的输出电流。输入电压范围为 4.5V 至 36V,压差电压为 0.6V (在 125mA)。压差电压随着负载电流的下降而减小。该芯片内还集成了一个能够供应或吸收电流的 Class B 输出 2.5V 基准。一个压差检测器提供了一个输出电流,以在稳压器即将退出稳压状态时发出指示信号。
双输出比较器可用作一个用于系统或电池监视的比较器。例如,该比较器可用来发出“低系统电压”状况的警告,而压差检测器则负责关断系统以防止发生异常操作。通过增加外部输出电容能够完成面向放大器应用的比较器频率补偿。另外,还可利用该器件构成双输出或正和负稳压器。
2.5V 基准将供应或吸收电流。这使得它能够被用作一个电源分离器或辅助输出。
应用
- 电池系统
- 电池备份系统
- 便携式终端
- 便携式仪器
产品分类
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时,ADI公司不再推荐新设计使用。
参考资料
-
R086 Reliability Data3/22/2018
-
AN29 - Some Thoughts on DC-DC Converters3/8/2013
-
AN42 - Voltage Reference Circuit Collection2/3/2011
-
AN32 - High Efficiency Linear Regulators9/8/2010
-
AN23 - Micropower Circuits for Signal Conditioning6/7/2010
-
AN30 - Switching Regulator Circuit Collection10/31/2008
-
AN58 - 5V to 3.3V Converters for Microprocessor Systems8/20/2007
-
AN31 - Linear Circuits for Digital Systems8/20/2007
-
LT1020 - SPECIFICATION NOTICE - March 199811/22/2004
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|

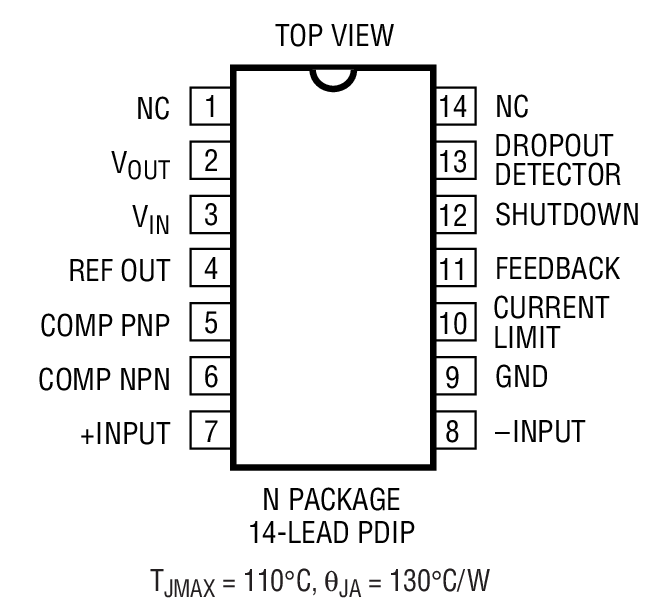

LT1020CN#PBF | 材料声明 | 质量和可靠性 | 14-Lead PDIP (Narrow 0.3 Inch) | |

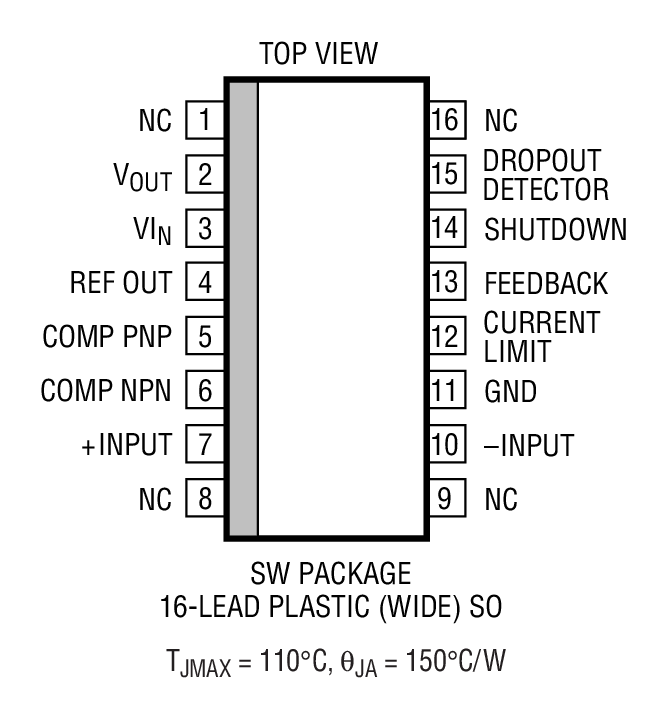

LT1020CSW#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
LT1020CSW#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
LT1020IN#PBF | 材料声明 | 质量和可靠性 | 14-Lead PDIP (Narrow 0.3 Inch) | |
LT1020ISW#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
LT1020ISW#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Wide 0.3 Inch) | |
Wafer Fabrication Data | R086 Reliability Data |
