HMC984
最后购买期限数字鉴频鉴相器
- 产品模型
- 2
概述
- 超低噪声：
-231 dBc/Hz FOM整数模式
-227 dBc/Hz FOM小数模式 - 超低杂散发射： 低于60 dBc小数杂散
- 差分鉴相器输入
- 14位基准分频器
- 锁定指示器输出
- 相位测量功能
- GPIO（通用输入/输出）测试引脚
- 配合使用HMC984LP4E，支持防周跳
- 24引脚、4 x 4 mm、LP4E封装
HMC984LP4E是一款高性能、超低相位噪声、SiGe BiCMOS鉴频鉴相器和电荷泵，设计搭配HMC983LP5E（小数分频器）使用，共同组成高性能、低噪声、超低杂散发射小数N分频频率合成器。
与HMC983LP5E搭配使用虽然能获得最佳性能和最多特性，但HMC984LP4E还可作为低相位噪声鉴频鉴相器独立使用。
HMC984LP4E可接受差分VCO输入以及高达150 MHz的基准频率。 与HMC983LP5E一同使用时，该器件提供14位基准频率R分频器和自动AND/OR可配置锁定检测指示器，以及集成式CSP（防周跳）能力，可极大地改进频率锁定时间。
集成式电荷泵相位扫描选项可实现至VCO的无缝接口以及带有反转极性的有源环路滤波器。
其他功能包括：可调电荷泵增益和失调电流，可改善线性度和性能；以及软复位，可将所有寄存器复位至默认值，无需执行电源周期。
HMC984LP4E采用紧凑型24引脚4x4 mm LP4封装。
参考资料
磁带和卷轴规格 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC984LP4E | 24-Lead QFN (4mm x 4mm w/ EP) | ||
| HMC984LP4ETR | 24-Lead QFN (4mm x 4mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 6, 2022 - 22_0048 Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products |
||
| HMC984LP4E | ||
| HMC984LP4ETR | ||
|
7月 28, 2022 - 22_0023 Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX) |
||
| HMC984LP4E | ||
| HMC984LP4ETR | ||
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| ADF4159 | 推荐用于新设计 | 直接调制/快速波形产生13 GHz小数N分频频率合成器 |
评估套件

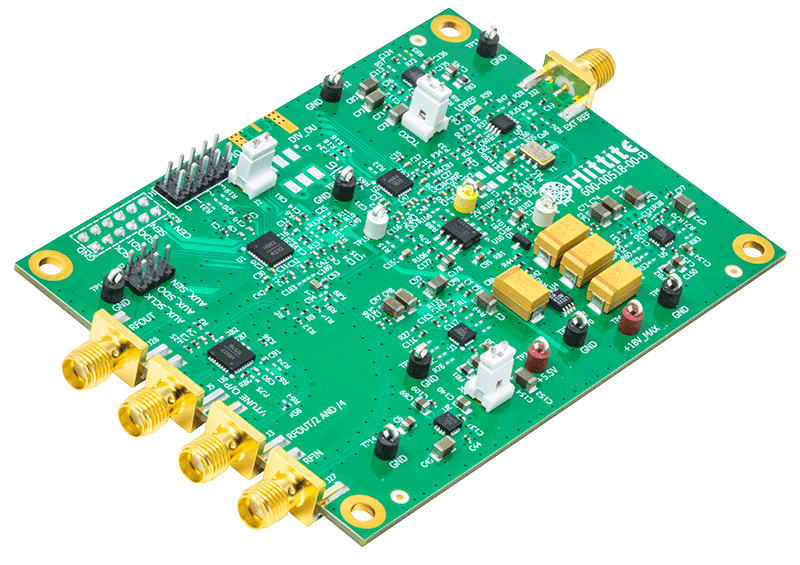

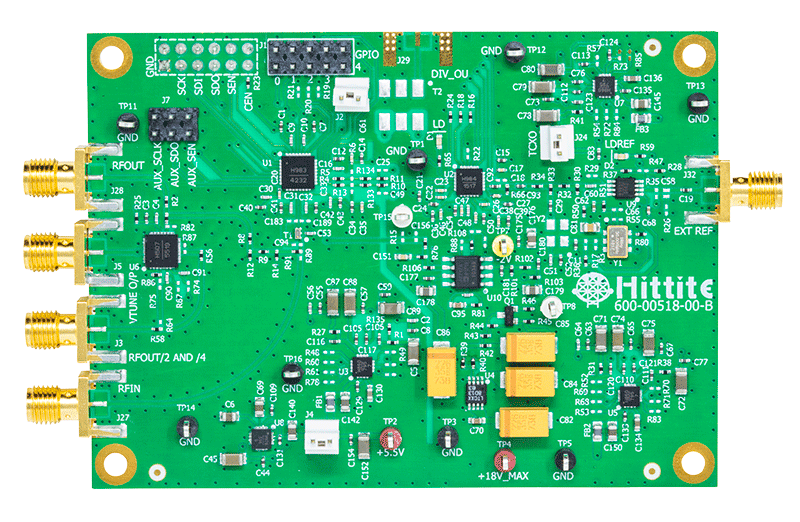

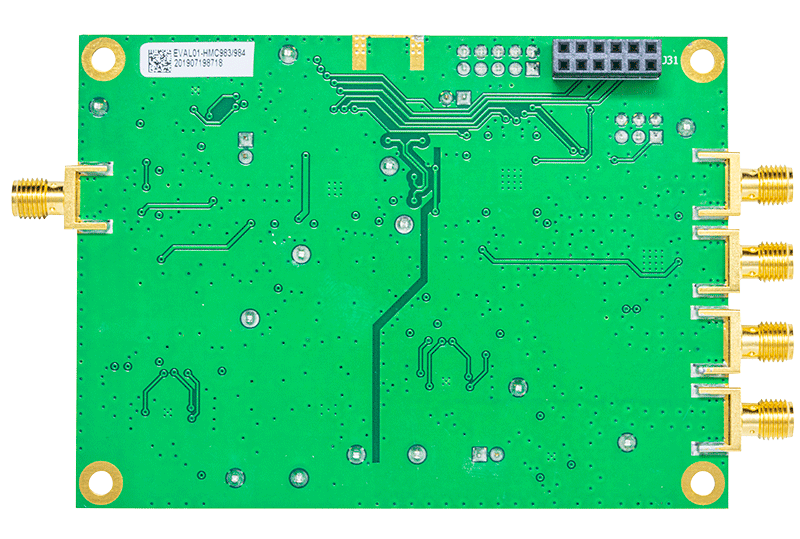

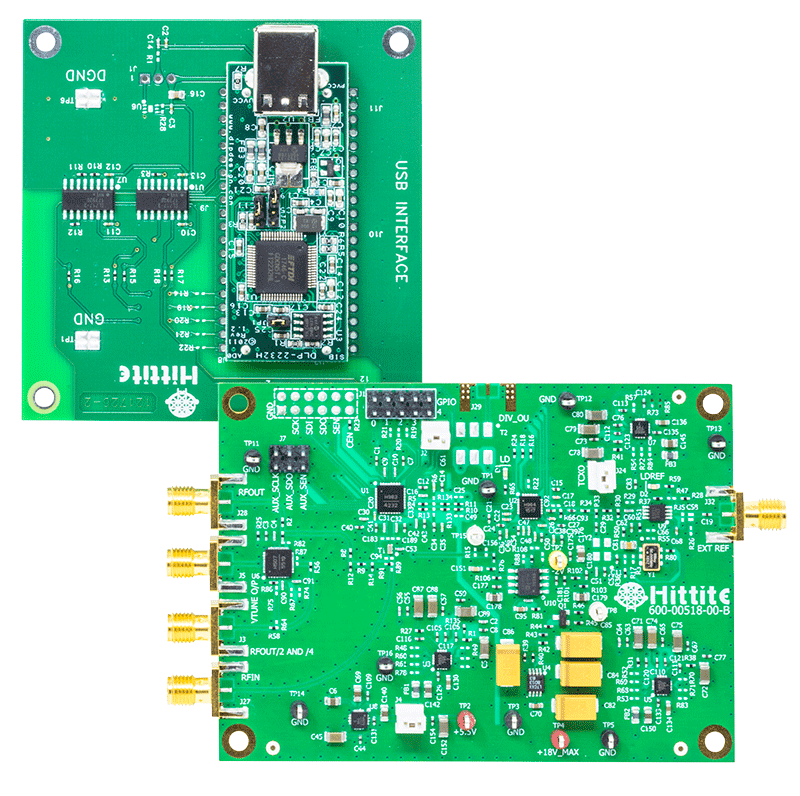

HMC983/HMC984 评估板
