特性
- 低噪声系数： 2.5 dB
- 高增益： 22 dB
- P1dB输出功率： 10 dBm
- 单电源电压： +3.5V (45mA)
- 输出IP3： +18 dBm
- 50 Ω匹配输入/输出
- 24引脚4x4 mm SMT封装： 16mm2
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
HMC963LC4是一款自偏置GaAs MMIC低噪声放大器，采用无引脚4x4 mm陶瓷表面贴装封装。 该放大器的工作频率范围为6至26.5 GHz，提供20 dB的小信号增益，2.5 dB的噪声系数，+18 dBm的输出IP3，采用+3.5 V电源供电时功耗仅为45 mA。 +10 dBm的P1dB输出功率使LNA可用作平衡、I/Q或镜像抑制混频器的LO驱动器。 HMC963LC4还具有隔直的I/O，内部匹配至50 Ohms，因而非常适合高容量微波无线电和VSAT应用。
应用
- 点对点无线电
- 点对多点无线电
- 军事和太空
- 测试仪器仪表
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
HMC963
文档
筛查
1 应用
-
全部
-
数据手册
-
应用笔记
-
全部
-
英文
-
中文
-
日文
数据手册
1
应用笔记
6
HTML
HTML
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
质量文档 2
磁带和卷轴规格 1
产品选型指南 1
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC963LC4 |
24-Lead LCC (4mm x 4mm w/ EP)
|
|
|
| HMC963LC4TR |
24-Lead LCC (4mm x 4mm w/ EP)
|
|
|
| HMC963LC4TR-R5 |
24-Lead LCC (4mm x 4mm w/ EP)
|
|
- HMC963LC4
- 引脚/封装图-中文版
-
24-Lead LCC (4mm x 4mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- HMC963LC4TR
- 引脚/封装图-中文版
-
24-Lead LCC (4mm x 4mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- HMC963LC4TR-R5
- 引脚/封装图-中文版
-
24-Lead LCC (4mm x 4mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
2月 20, 2023
- 23_0026
HMC963LC4 Data Sheet Revision
HMC963LC4
量产
HMC963LC4TR
量产
HMC963LC4TR-R5
量产
根据型号筛选
产品型号
产品生命周期
PCN
2月 20, 2023
- 23_0026
HMC963LC4 Data Sheet Revision
HMC963LC4
量产
HMC963LC4TR
量产
HMC963LC4TR-R5
量产
软件和型号相关生态系统
评估套件 1
X波段相控阵平台
可扩展32元件混合波束成形相控阵雷达开发平台
特性和优点
- 32通道模拟相控阵原型制作平台
- 8个ADAR1000模拟相控阵波束成形IC
- 32个ADTR发射/接收IC
- RF输入、RF输出设计
- 每个BFIC都配有单个RFIO
- 10 GHz格点间距
- 用于校准的独立RF检波器/ADC组合
- 用于编程的PMOD和SDP连接器
- 单个12V电源适配器（随附）提供片上电源调节
XUD1A X/C波段上/下变频器
- X波段(RF)转C波段(IF)波段上/下变频器
- 4个TX/RX RF输入/输出（通过SMA）
- 4个TX IF输入（通过SMPM）
- 4个RX IF输出（通过SMPM）
- 外部LO或内部PLL选项
- 用于编程的PMOD连接器
- 转接板通过PMOD支持SDP和FMC连接器进行编程
- 单个12V电源适配器（随附）提供片上电源调节
MxFE评估板
- 与Xilinx ZCU102评估板（不包括）搭配使用
- 4个RF接收(Rx)通道（8个数字Rx通道）
- 总计4个12位4GSPS ADC
- 8个数字下变频器(DDC)，每个包括复数数控振荡器(NCO)
- 8个可编程有限脉冲响应滤波器(pFIR)
- 4个RF发射(Tx)通道（8个数字Tx通道）
- 总计4个16位12GSPS DAC
- 8个数字上变频器(DUC)，每个包括复数数控振荡器(NCO)
- 灵活的时钟分配
- 单个外部500MHz基准电压源提供片上时钟分配
- 支持外部转换器时钟
- ZCU102评估板通过FMC连接器提供板上电源调节
软件特性和优势
简单易用的控制工具和平台接口可简化软件框架开发：
- MATLAB系统应用GUI
- 示例HDL版本，包括JESD204b/JESD204c启动
- 用于Linux和设备驱动程序的嵌入式软件解决方案
用于ADEF应用的软件参考设计示例，以缩短原型制作时间：
- 混合波束转向能力
- 系统相位校准
产品详情

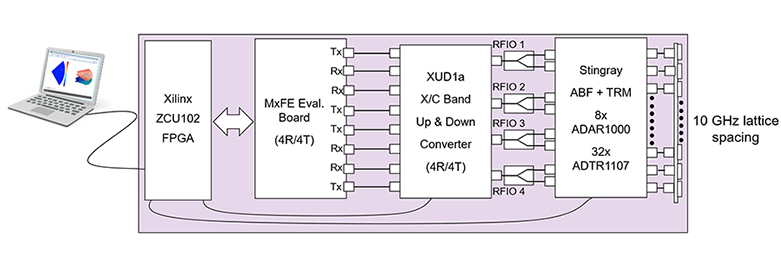

X波段开发平台包含一个MxFE®软件定义的直接RF采样收发器、X波段转C波段上下变频器和X/Ku波段模拟相控阵原型制作平台。目标应用包括相控阵雷达、电子战和地面卫星通信，尤其是X波段32发射/32接收通道混合波束成形相控阵雷达。
X波段开发平台可提供完整的系统解决方案。它可以用作测试平台，用于演示混合波束成形相控阵雷达以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx® ZCU102评估板使用，具有Zynq® UltraScale+™ MPSoC FPGA并提供参考软件、HDL代码和MATLAB系统级接口软件。
利用该系统可实现以下应用的快速研发上市：
- ADEF（相控阵、雷达、电子战、卫星通信）
- 混合波束成型
- 电子测试与测量
工具及仿真模型 3
ADIsimRF
Sys-Parameter
S-参数 1
S-参数
