概览
优势和特点
- 单正电压电源（5V至16.5V）
- 可调漏极电压：3V至15V
- 可调漏极电流高达500mA
- 内部负电压发生器
- 有源偏置电流调节
- 在整个温度、工艺变化和老化范围内保持稳定的偏置电流
- 短路保护（电源折返）
- 可调过流/欠流报警
- 可调低Vdd电压报警
- 自动上电时序控制
- 用于有源偏置控制的使能输入
- 用于菊花链上电和掉电时序控制的触发输出
产品详情

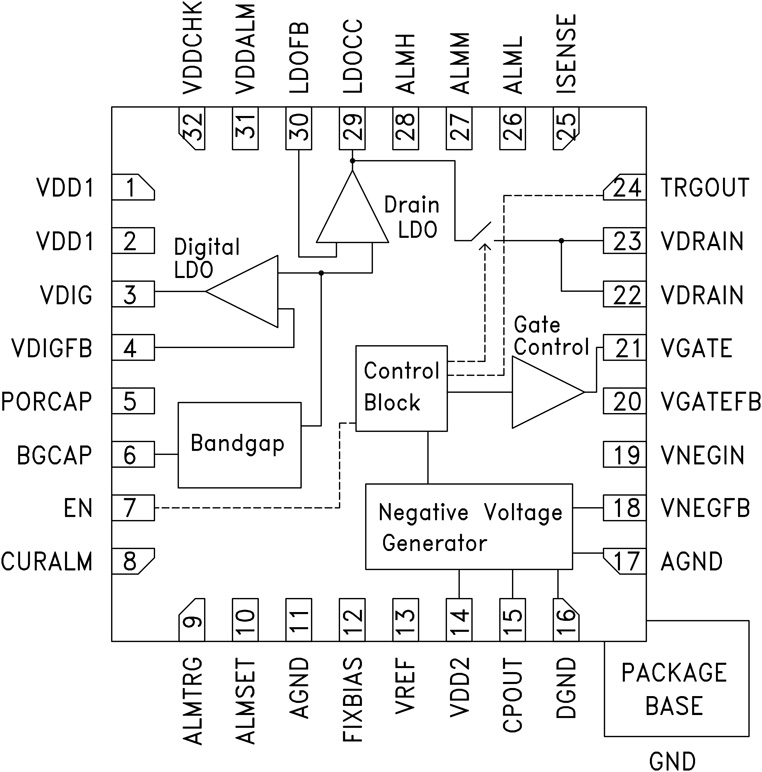

HMC920LP5E是一款有源偏置控制器，可生成调节漏极电压并主动调节外部放大器的栅极电压，实现恒定偏置电流。 该器件可用来偏置任何工作在A类的增强型和耗尽型放大器，漏极电压(VDRAIN)范围为3V至15V，漏极电流(IDRAIN)最高500mA，提供完整的偏置解决方案。
HMC920LP5E在电源、温度和工艺变化范围内具有出色的偏置稳定性，无需通过校准来防止这些变化所导致的RF性能下降。
HMC920LP5E采用符合RoHS标准的5x5 mm QFN无引脚封装，具有裸露背板焊盘，可改善热特性。
应用
- 蜂窝基站
- 无线基础设施设备
- 微波无线电和VSAT
- 军事和太空
- 测试仪器仪表
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
