HMC903-Die

量产

低噪声放大器,采用SMT封装,6 - 18 GHz

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 噪声系数:1.6 dB(典型值)
  • 小信号增益:19 dB(典型值)
  • 输出P1dB:16 dBm(典型值)
  • 单电源电压:3.5 V(典型值,90 mA)
  • 输出IP3:27 dBm(典型值)
  • 50 Ω匹配输入/输出
  • 通过可选偏置控制实现自偏置,在不施加射频(RF)的情况下降低静态漏极控制(IDQ)
  • 裸片尺寸:1.33 mm × 1.08 mm × 0.102 mm

HMC903是一款 GaAs MMIC低噪声放大器,工作频率范围为6至18 GHz。 该LNA提供19 dB的小信号增益、1.6 dB的噪声系数、27 dBm的输出IP3,采用+3.5 V电源时功耗仅为90 mA。 16 dBm的P1dB输出功率使LNA可用作许多平衡、I/Q或镜像抑制混频器的LO驱动器。 HMC903还具有隔直I/O,内部匹配50 Ω,可轻松集成到多芯片模块(MCM)中。 这些数据均通过50 Ω测试夹具中的芯片获取,通过直径为0.025 mm (1 mil)、长度为0.31 mm (12 mil)的线焊连接。

应用

  • 点对点无线电
  • 点对多点无线电
  • 军事和太空
  • 测试仪器仪表

此产品有一个更新版本

ADL8107 推荐用于新设计

GaAs、pHEMT、MMIC、低噪声放大器,6 GHz至18 GHz

HMC903-Die

低噪声放大器,采用SMT封装,6 - 18 GHz

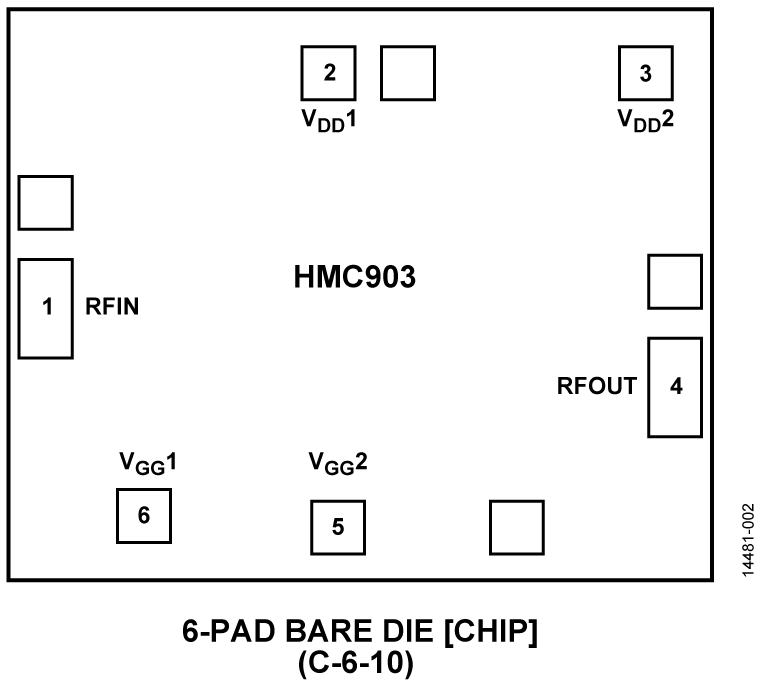

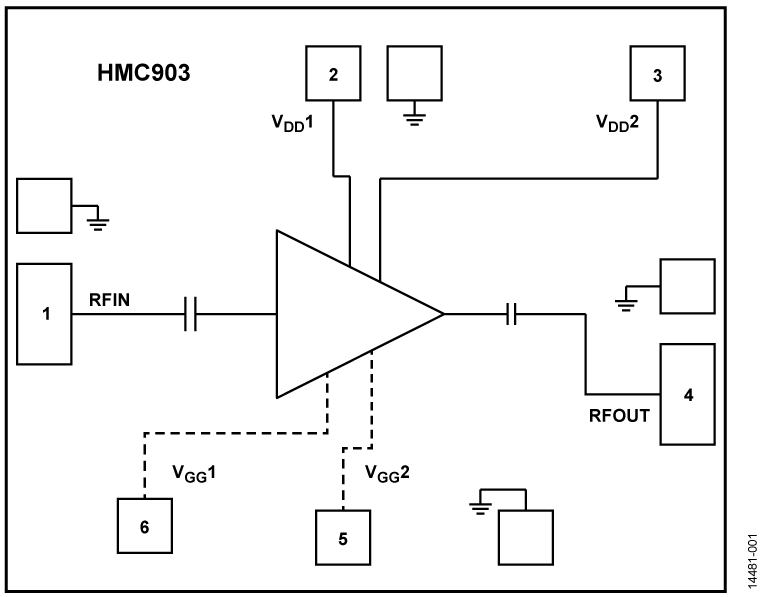

HMC903CHIPS Functional Block Diagram HMC903CHIPS Pin Configuration
