HMC8342

GaAs MMIC ×2有源倍频器,22 GHz至42 GHz输出

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 高输出功率:15 dBm(典型值,RFIN = 16 GHz时)
  • 低输入功耗驱动:5 dBm(典型值)
  • RF输出上的基波RF输入隔离:−23 dBc(RFOUT = 30 GHz时)
  • 16引脚、6 mm × 6 mm LCC_HS封装,36 mm2
更多细节
show more Icon

HMC8342是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、×2有源宽带倍频器。由5 dBm信号驱动时,该倍频器提供15 dBm的典型输出功率。输出频率范围为22 GHz至42 GHz,在输出端测得的输入基波和第三谐波隔离分别为−23 dBc和−20 dBc(输出频率为30 GHz时)。HMC8342非常适合在点对点和VSAT无线电的LO倍频链中使用,与传统设计方法相比,可以减少器件数量。

应用

  • 时钟产生
  • 点对点和小型卫星地面站(VSAT)无线电
  • 测试仪器仪表
  • 军事与太空

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
HMC8342LS6
  • HTML
  • HTML
HMC8342LS6TR
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-HMC8342

评估 HMC8342 GaAs MMIC ×2 有源倍频器,22 GHz 至 42 GHz 输出

zoom

EVAL-HMC8342

评估 HMC8342 GaAs MMIC ×2 有源倍频器,22 GHz 至 42 GHz 输出

评估 HMC8342 GaAs MMIC ×2 有源倍频器,22 GHz 至 42 GHz 输出

特性和优点

  • 包含 HMC8342 有源频率 ×2 倍频器的自包含板
  • 外部由 5.0 V 电源供电
  • 由两个 −2.0 V 电源控制

产品详情

EV1HMC8342LS6 评估 HMC8342 微波集成电路 (MMIC)、有源倍频器的性能。

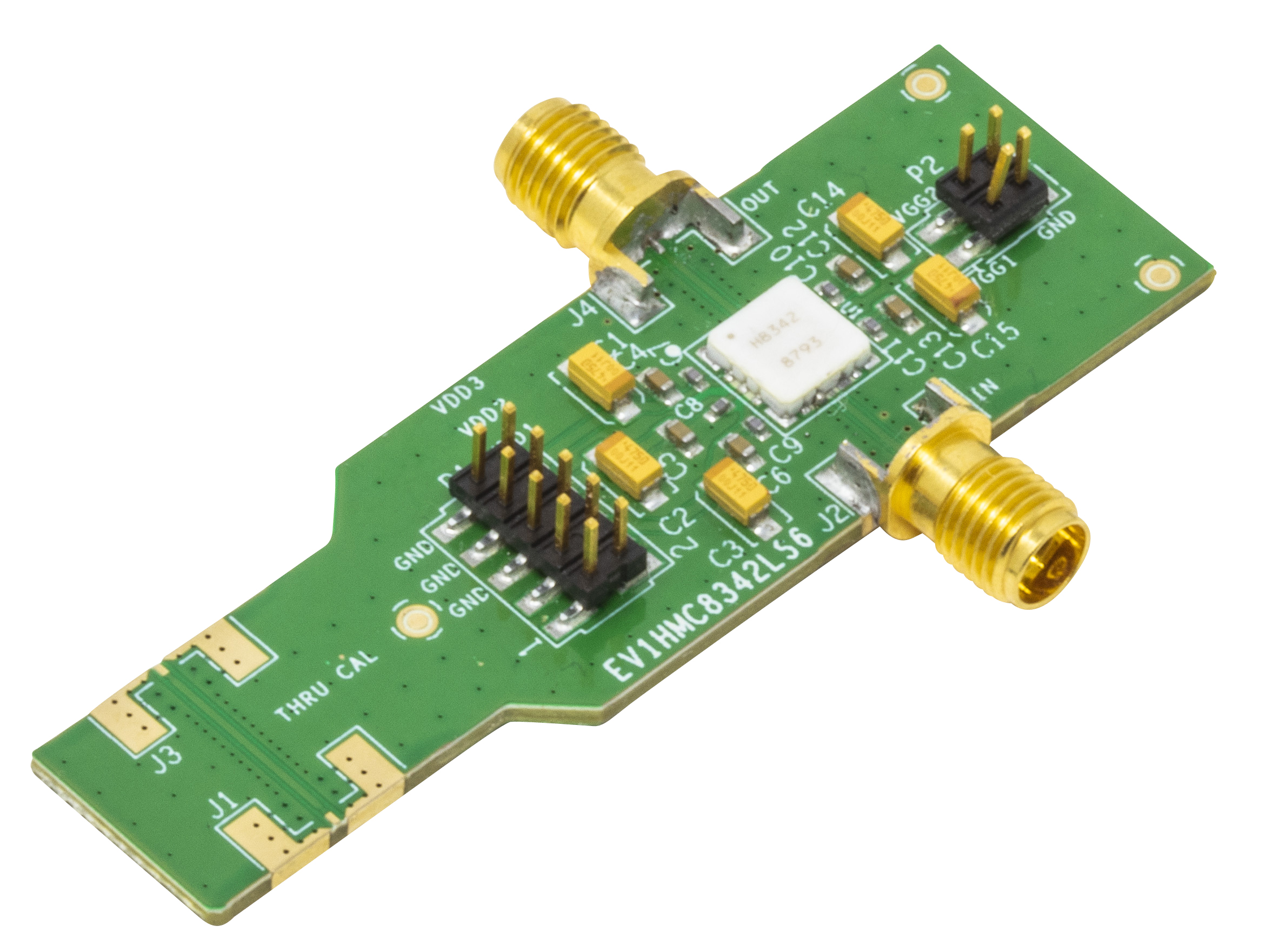

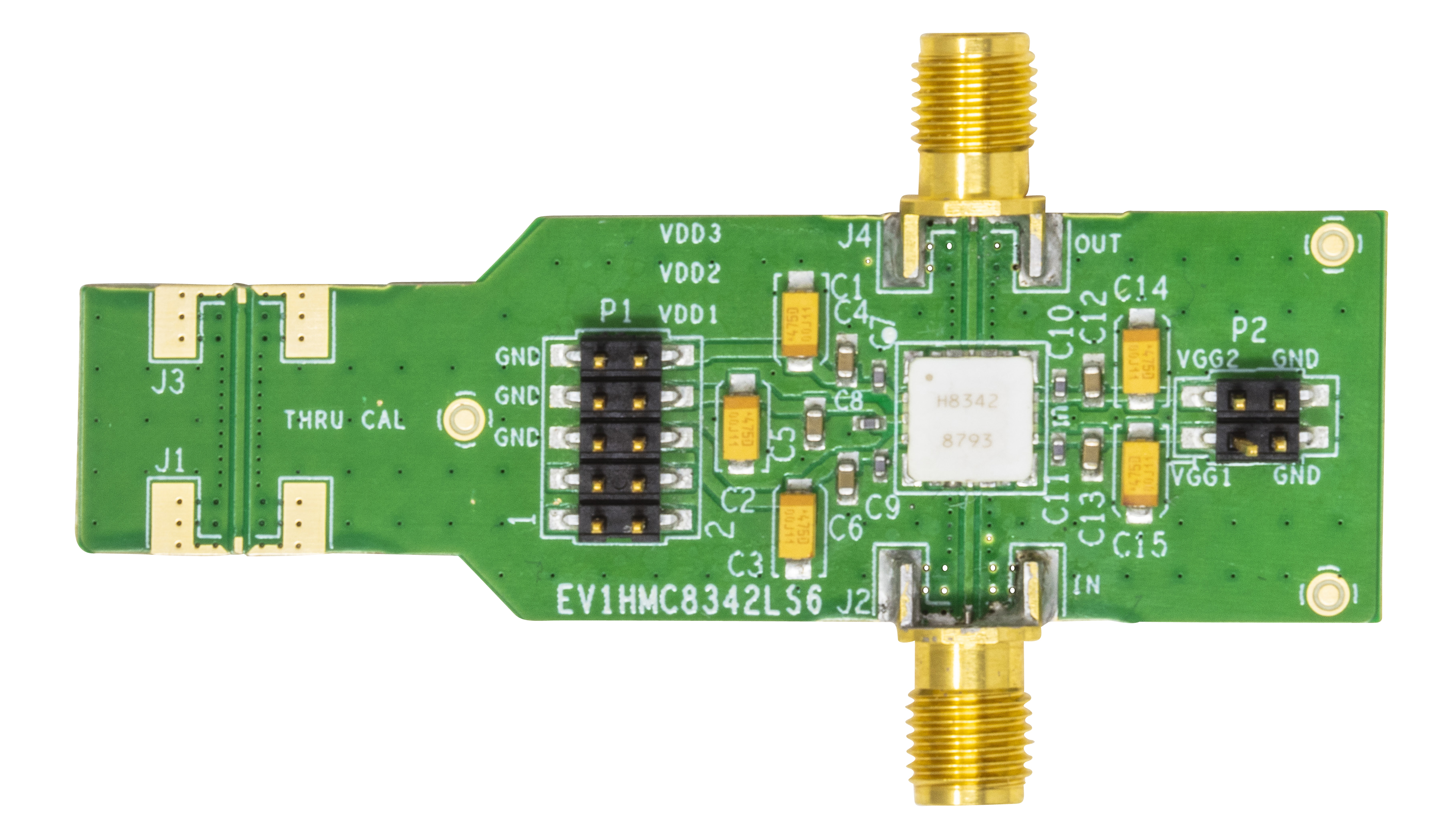

用户指南中的图 1 显示了 EV1HMC8342LS6 的照片。EV1HMC8342LS6 包含 HMC8342 和两个 2.92 mm K 连接器。还有一个校准路径用于校准 RF 输入和 RF 输出的印刷电路板 (PCB) 走线延迟。

有关 HMC8342 的完整详细信息,请参见 HMC8342 数据手册。使用 EV1HMC8342LS6 时,应参阅该数据手册,同时参阅本用户指南。
