概览

优势和特点

  • 包含 HMC8342 有源频率 ×2 倍频器的自包含板
  • 外部由 5.0 V 电源供电
  • 由两个 −2.0 V 电源控制

产品详情

EV1HMC8342LS6 评估 HMC8342 微波集成电路 (MMIC)、有源倍频器的性能。

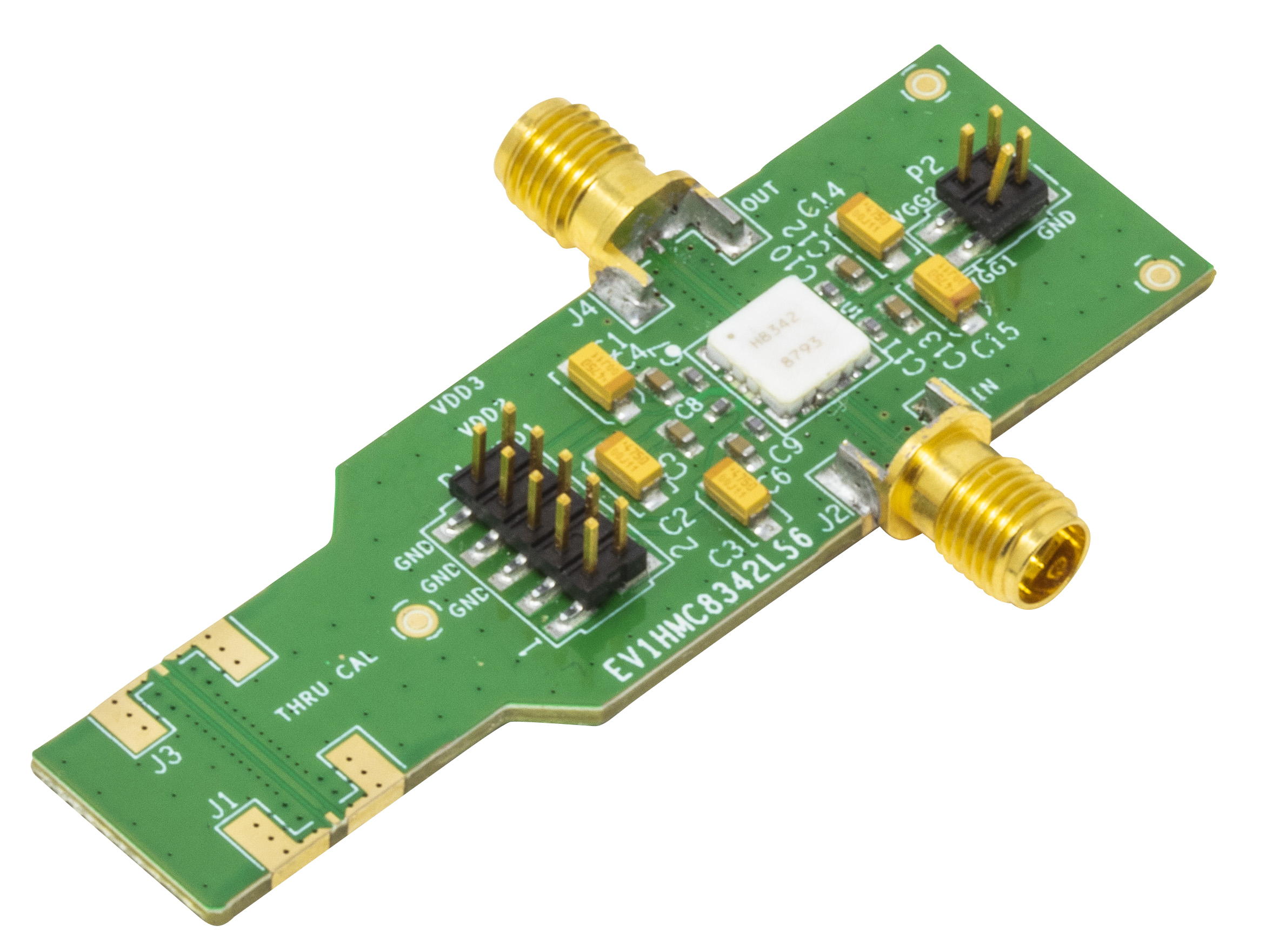

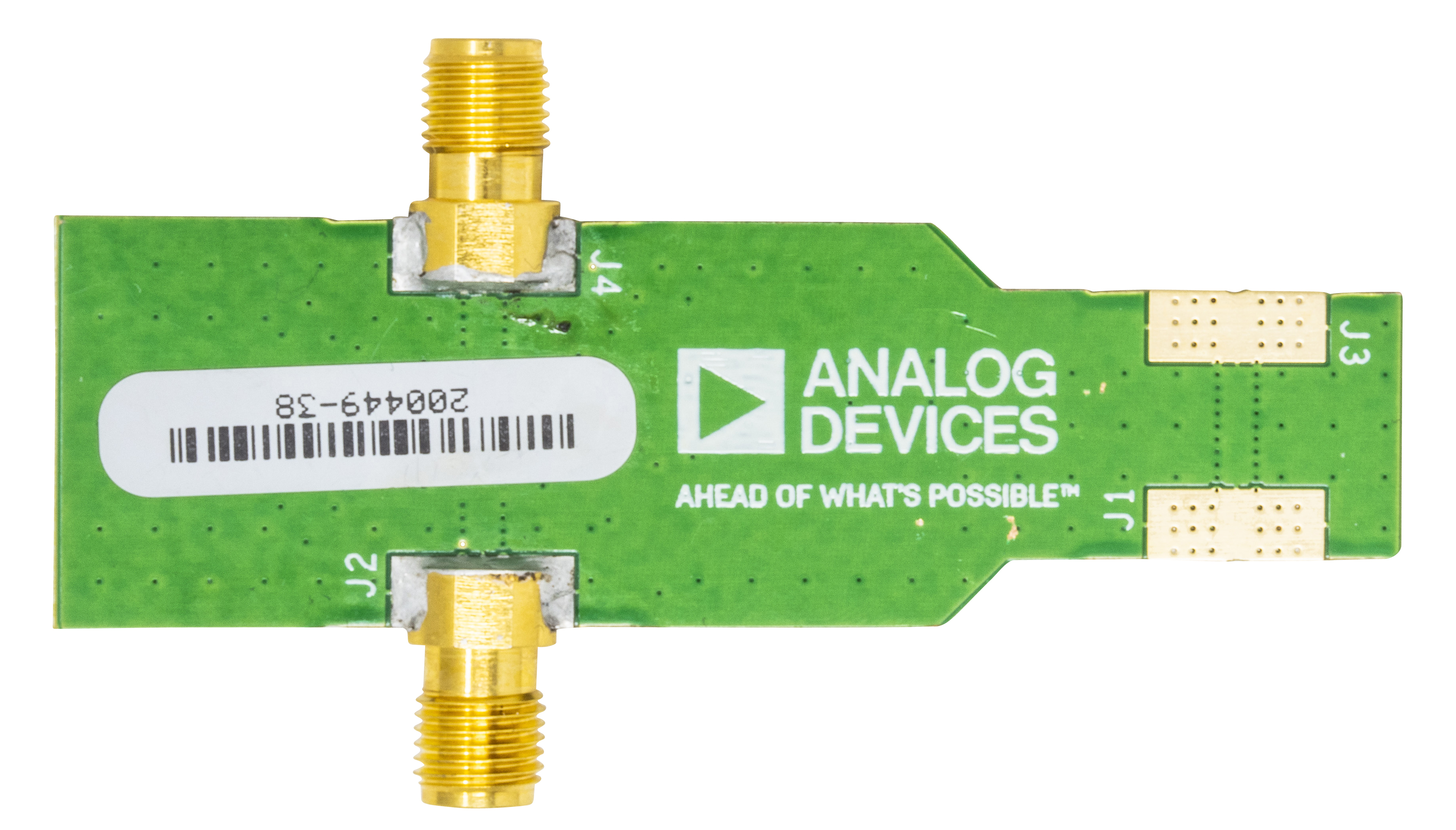

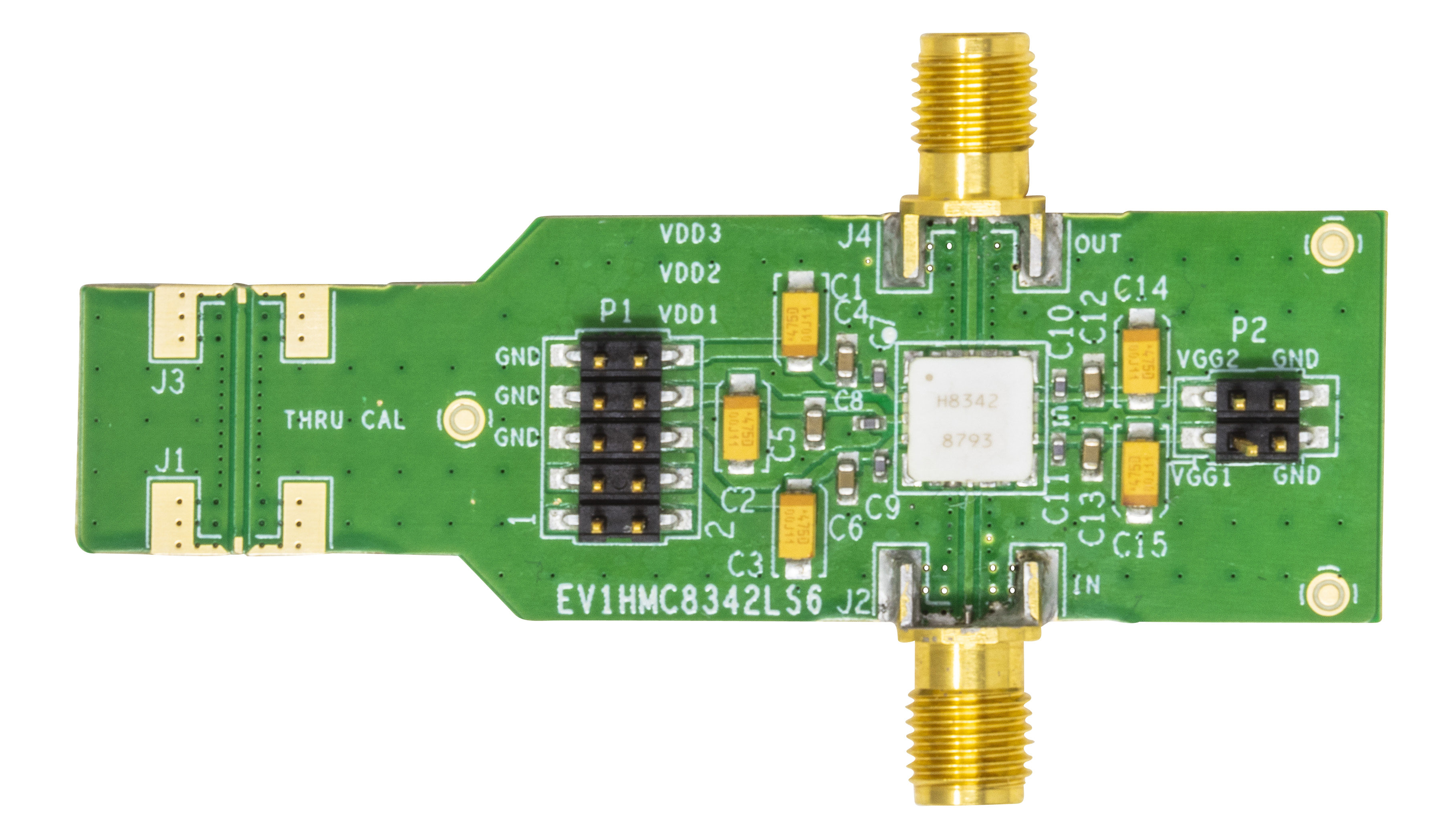

用户指南中的图 1 显示了 EV1HMC8342LS6 的照片。EV1HMC8342LS6 包含 HMC8342 和两个 2.92 mm K 连接器。还有一个校准路径用于校准 RF 输入和 RF 输出的印刷电路板 (PCB) 走线延迟。

有关 HMC8342 的完整详细信息,请参见 HMC8342 数据手册。使用 EV1HMC8342LS6 时,应参阅该数据手册,同时参阅本用户指南。

相关产品

包装内含

评估套件内容

  • EV1HMC8342LS6 评估板
  • 使用入门

    需要的设备

  • 低噪音、5.0 V 电源
  • 2 个低噪声、可变、−2.0 V 电源
  • 频率发生器
  • 频谱分析仪

  • 网络资源

  • HMC8342 数据手册
