概览
优势和特点
- 转换增益：12 dB（典型值）
- 镜像抑制：30 dBc（典型值）
- 噪声系数：6 dB（典型值）
- 输入三阶交调截点(IP3)：1 dBm（典型值）
- 针对P1dB压缩的输入功率：-9 dBm
- 完全集成在表贴34引脚13 mm x 11 mm封装中
产品详情

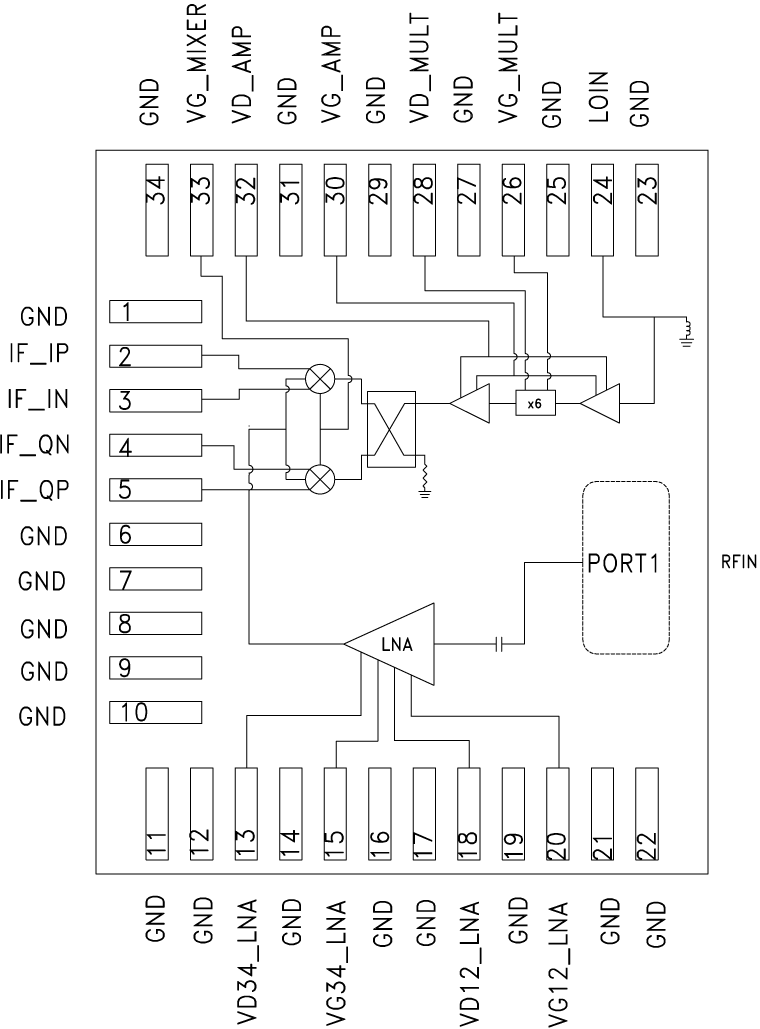

HMC8326LG是一款全集成系统级封装(SiP)同相/正交(I/Q)下变频器，工作时的RF输入频率范围为71 GHz至76 GHz，IF输出频率范围为DC至2 GHz。该器件提供8至13 dB的小信号转换增益和30 dBc的镜像抑制性能。HMC8326LG采用低噪声放大器，后接由6倍LO倍频器驱动的镜像抑制混频器。可针对直接变频应用提供差分I和Q混频器输出。或者，针对单端应用，可利用外部90°混合型器件和两个外部180°混合型器件将输出合并。
应用
- E频段通信系统
- 高容量无线回程
- 测试与测量
产品分类
可从本页面下载该产品的简明数据手册。如需完整文档，包括详细的硬件和软件指南，请联系ADI公司的 E频段部门。
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
评估套件 (1)
参考资料
-
AN-2007：操作E频段SiP并将其焊接到印刷电路板的考虑事项 (Rev. 0)5/30/2019PDF315 K
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC8326LG | 材料声明 | 质量和可靠性 | 34-Lead LGA_CAV (11mm x 13mm x 3.07 mm) | |
| Wafer Fabrication Data |
