概览

优势和特点

  • 高线性度:支持高达1024 QAM的调制频率
  • Rx IF范围:80 MHz - 200 MHz
  • Rx RF范围:800 MHz - 4000 MHz
  • Rx功率控制范围:80 dB
  • SPI可编程带通滤波器
  • SPI控制接口
  • 40引脚6 mm × 6 mm LFCSP封装

产品详情

HMC8100LP6JE是一款高度集成的IF接收器芯片,可将频率范围为800 MHz至4000 MHz的射频(RF)输入信号转换为低至140 MHz的输出端单端中频(IF)信号。IF发射器芯片采用紧凑型6 mm x 6 mm LFCSP封装,支持高达1024 QAM的复杂调制频率。HMC8100LP6JE器件包括两个VGA、三个功率检波器、一个可编程AGC模块和可选集成式带通滤波器,具有14 MHz、28 MHz、56 MHz和112 MHz带宽。HMC8100LP6JE还支持混频器之后接基带IQ接口以便芯片可采用ODU完全配置。HMC8100LP6JE支持6至42 GHz范围内的全部标准微波频段。

应用

  • 点对点通信
  • 卫星通信
  • 无线微波回程系统

还请查看互补产品中频发射器800 MHz - 4000 MHzHMC8200


产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

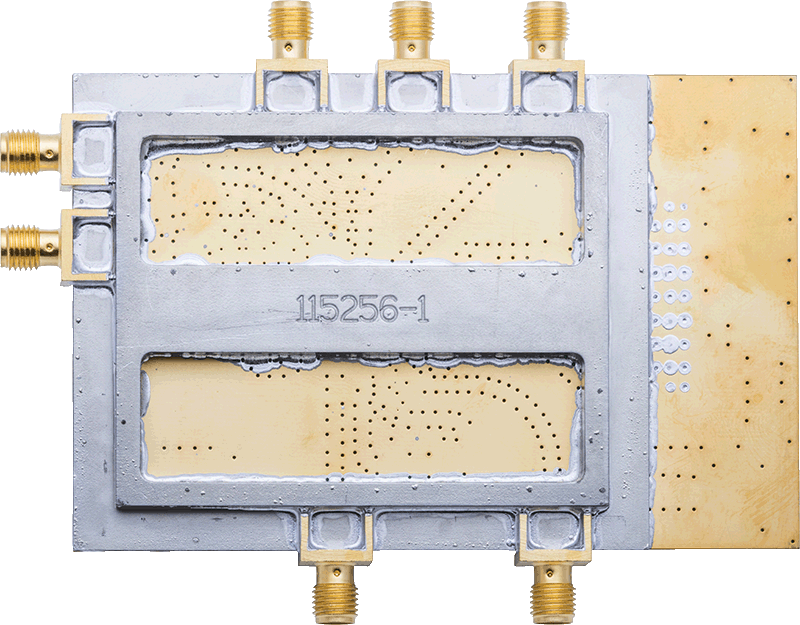

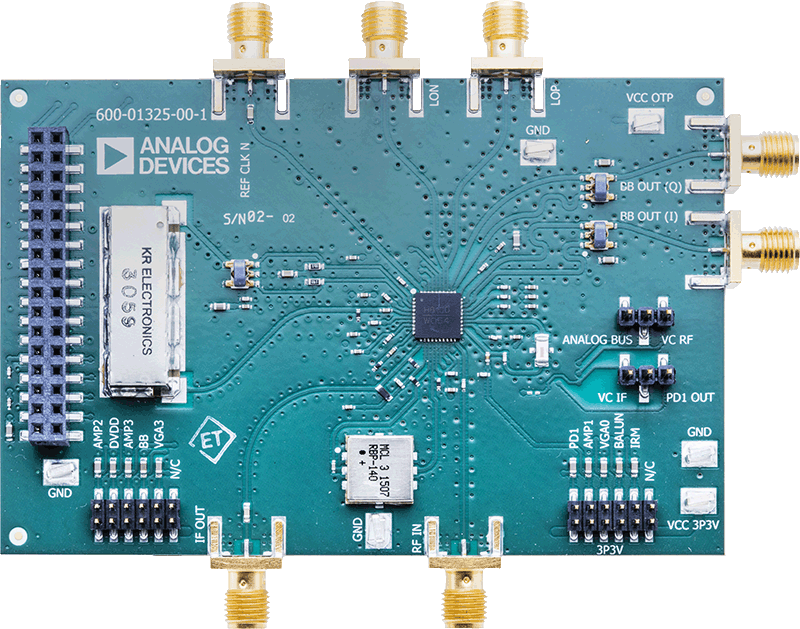

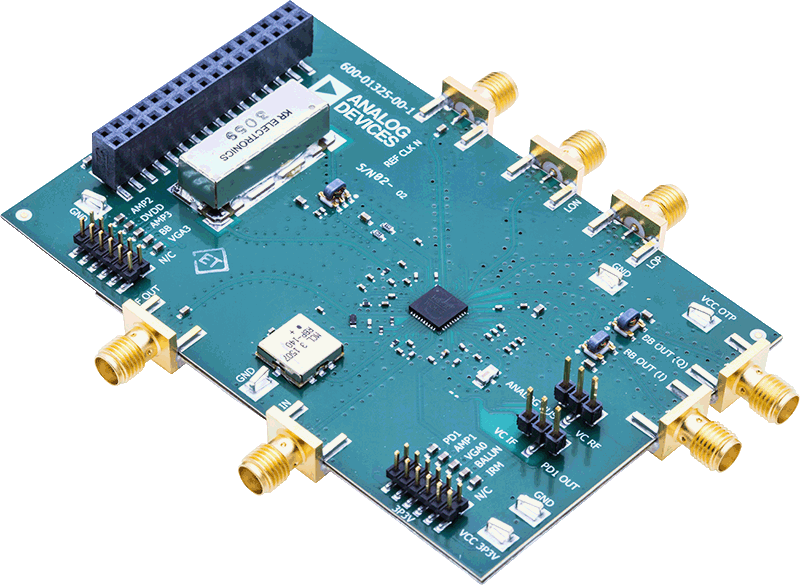

评估套件 (1)

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
HMC8100LP6JE 材料声明 质量和可靠性 40-Lead LFCSP (6mm x 6mm w/ EP)
HMC8100LP6JETR 材料声明 质量和可靠性 40-Lead LFCSP (6mm x 6mm w/ EP)
Wafer Fabrication Data
