概览

优势和特点

  • 超低SSB相位噪底:
    -153 dBc/Hz @ 10 kHz offset @ 100 MHz
  • 参考频率。
  • 可编程分频器(N= 16 - 516)
    工作频率高达7 GHz
  • 集电极开路输出缓冲放大器,可与基于运算放大器的环路滤波器接口
  • 带锁定检测输出的极性可反转PFD
  • 32引脚5x5mm SMT封装: 25mm

产品详情

HMC699LP5(E)是一款频率合成器,集成宽带极性可反转数字PFD和锁定检测输出。 该分频器工作范围为160 - 7000 MHz,连续整数分频比N为56至519,非连续分频比N为16至54。由于高工作频率以及超低相位噪底性能,HMC699LP5(E)这款频率合成器具有宽环路带宽和低N特性,从而实现快速建立时间和极低相位噪声。 与差分环路滤波器结合使用时,HMC699LP5(E)可用来将VCO相位锁定至参考振荡器。 对于连续分频比而言,A计数器和S计数器必须满足下列条件: A + 1 ≥≥ S。

应用

  • 卫星通信系统
  • 点对点无线电
  • 军事应用
  • Sonet时钟产生

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

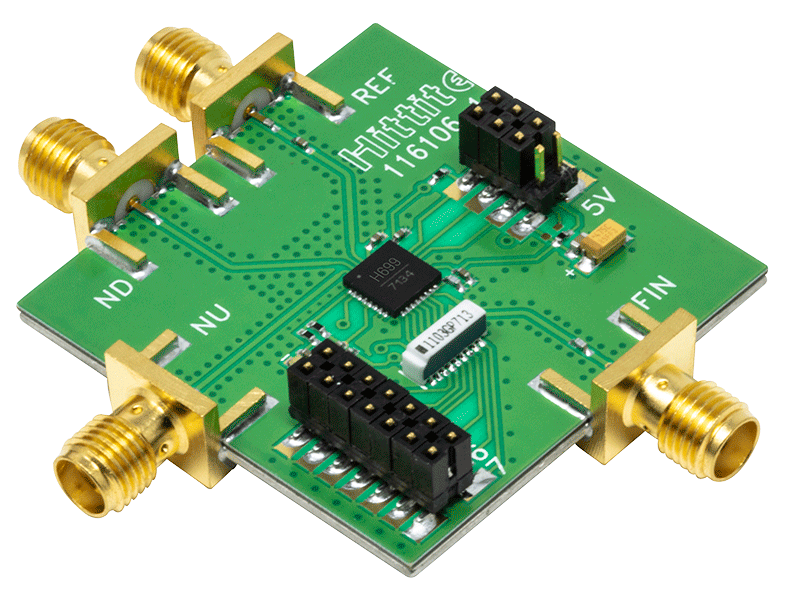

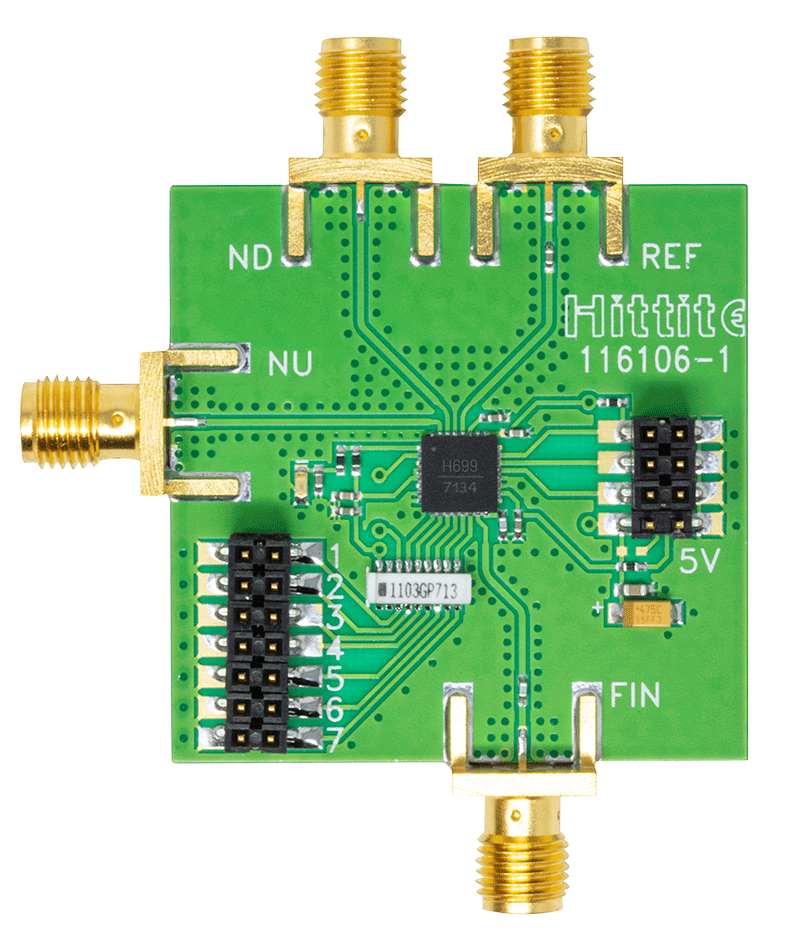

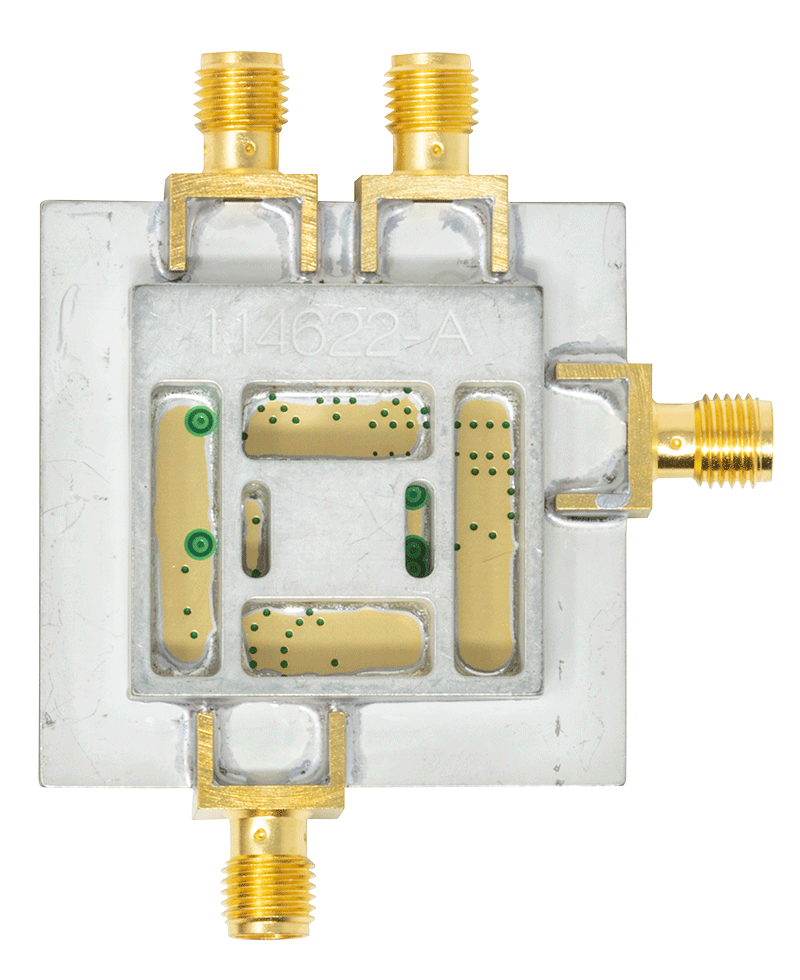

评估套件 (1)

工具及仿真模型

设计工具

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具,可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动,从而加快上市速度。

配套产品推荐

HMC699 配套产品

推荐 Loop Filter Op Amps
