概览

优势和特点

  • 频段:57 - 64 GHz
  • RF信号带宽:最高达1.8 GHz
  • 噪声系数:8 dB(典型值)
  • 接收器增益:0 - 70 dB
  • 数字和模拟RF和IF增益控制
  • 可编程基带增益和滤波器带宽
  • 集成频率合成器
  • 集成镜像抑制滤波器
  • 部分外置的环路滤波器
  • 支持外部LO
  • 片内温度传感器
  • 支持256-QAM调制
  • 集成AM和FM检波器
  • 通用模拟I/Q基带接口
  • 三线式串行数字接口
  • 符合RoHS标准的75引脚晶圆级球栅阵列封装

产品详情

HMC6301是一款完整的毫米波接收器集成电路,采用符合RoHS标准的6 mm × 4 mm晶圆级球栅阵列(WLBGA)封装,包括低噪声放大器(LNA)、镜像抑制滤波器、RF至IF下变频器、IF滤波器、I/Q下变频器和频率合成器。该接收器的工作频率范围为57 GHz至64 GHz,双边调制带宽高达1.8 GHz。

集成式频率合成器在250 MHz、500 MHz或540 MHz步长下进行调谐,具有出色的相位噪声,支持高达64 QAM的调制。或者,可以注入外部LO,它支持用户可选LO特性或相位相干发射和接收操作以及高达256 QAM的调制。通过通用模拟基带I/Q接口提供对各种调制格式的支持。

接收器器件还内置AM和FM检波器以便解调开关键控(OOK)、频移键控(FSK)或最小频率键控(MSK)调制格式,从而实现更低成本和功耗的串行数据链路,而无需使用高速数据转换器。

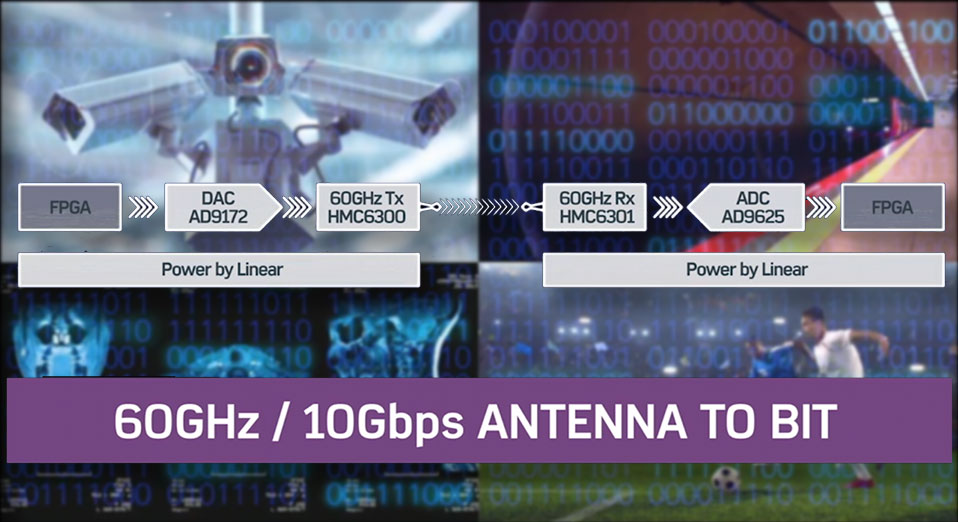

RF、IF和基带级提供增益控制,并在最大增益时支持8 dB的低噪声系数(典型值)。与HMC6300发射器一起,完整的60 GHz发射/接收芯片组在免执照60 GHz ISM频段内支持多个Gbps操作。

应用

  • 小型蜂窝回程
  • 60 GHz ISM频段数据接收器
  • 多Gb数据通信
  • WiGig/802.11ad无线电
  • 高清视频传输
  • 雷达/高分辨率成像

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

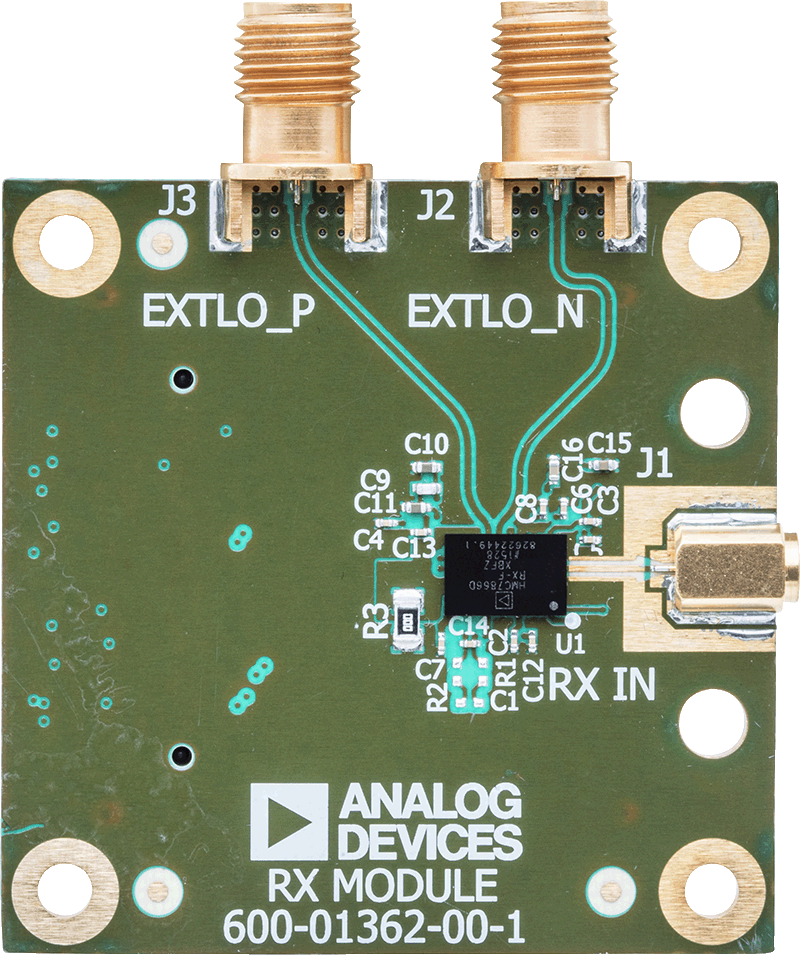

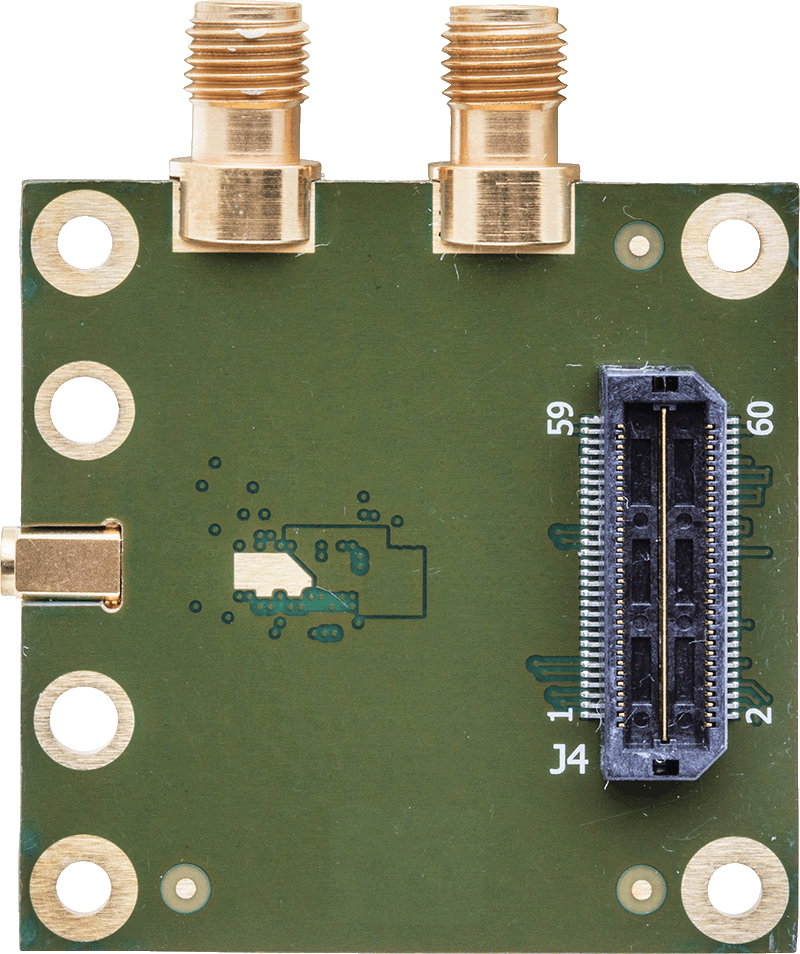

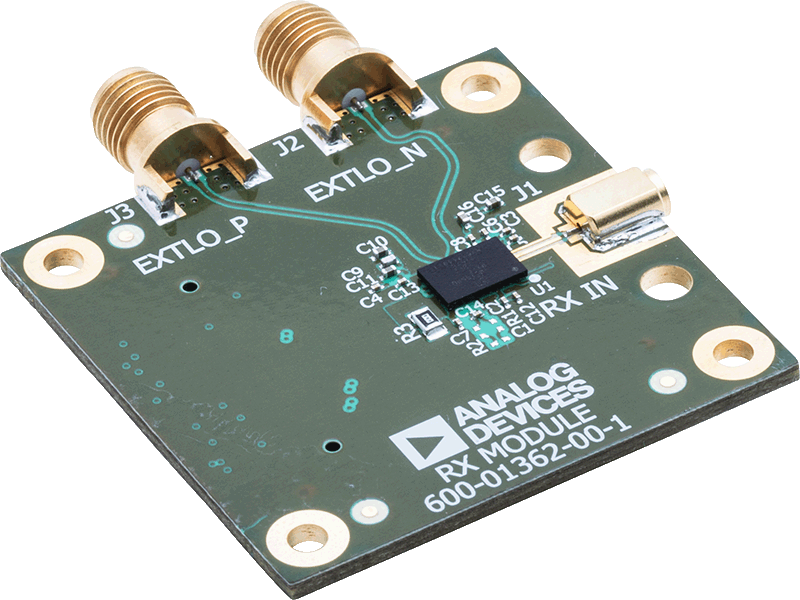

评估套件 (1)
