概览

优势和特点

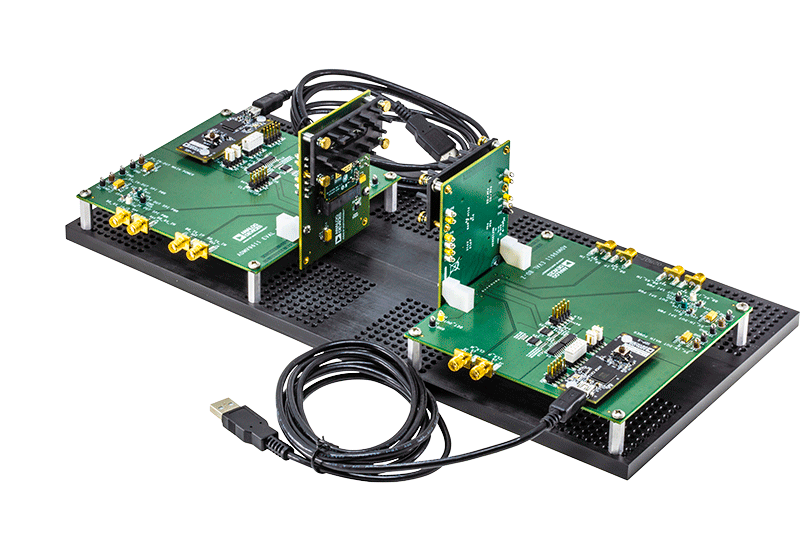

提供完整的数据手册和用户指南以及评估板套件(ADMV9611-ADMV9621EVALZ-KIT)。请通过以下链接联系V频段小组。
  • 集成全向圆极化天线
  • 集成高频段和低频段双工器以便改善多路径失真
  • 全双工操作
  • 简单的AM方案
  • 数据速率:100 Mbps
  • 超低时延
  • 短链路通信距离:1 cm至5 cm(典型值)
  • 接收器频率:63 GHz
  • 发射器频率:58.0125 GHz
  • 发射器增益:-3 dB至+32 dB
  • 集成发射器PA功率检波器
  • 接收器增益:-10 dB至+69 dB
  • RF、IF和BB增益控制
  • 集成接收器和发射器频率合成器
  • 集成参考时钟
  • 片内温度传感器
  • 直流耦合基带输入和输出
  • 三线式串行数字接口
  • 34.70 mm × 29.89、52引脚印刷电路组件(PCA)

产品详情

ADMV9621是一种完整的毫米波(mmWave)无线连接解决方案,采用小型印刷电路组件(PCA)格式。所有毫米波信号均限制在印刷电路组件,从而简化了实施方案。通过集成圆极化(CP)全向贴片天线阵列可实现无线传输,从而在包括旋转在内的许多应用中进行通信。集成双工器后接天线阵列,可在电路板上的单独发射和接收路径之间进行隔离,从而减少多路径失真。接收路径集成了所有元件,可将63.0 GHz频率解调至基带信号。灵活的接收器增益控制可在宽范围内进行编程,以便轻松支持所需的链路预算。接收器基带输出采用直流耦合,可提供超过500 mV的差分输出信号电平。同样,发射路径集成了所有元件,可将输入基带信号调制至58.0125 GHz。发射器具有可编程增益控制以保持电平发射功率。发射基带输入采用直流耦合且具有宽共模输入范围。集成的频率合成器可在温度范围内保持出色的频率稳定性。简单的幅度调制(AM)方案无需外部数据转换器,支持大于100 Mbps的位速率。单通道5 V电压轨上集成了片上电源管理功能以便为ADMV9621供电。

通过组合使用 ADMV9611,DMV9621提供完整的全双工60 GHz数据链路,在免许可60 GHz工业、科研和医疗(ISM)频段中实现高速数据传输。

应用

  • 60 GHz短数据链路适用于工业和医疗高数据速率应用
  • 高速数据适用于旋转应用,如滑环和磁共振成像系统

更多关于ADMV9621的信息请联系ADI公司的V 频段小组

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
