HMC6300

60 GHz毫米波发射器,57 GHz - 64 GHz

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 频段:57 - 64 GHz
  • RF信号带宽:最高达1.8 GHz
  • 针对1 dB压缩的输出功率:15 dBm
  • 增益:5 - 35 dB
  • 数字和模拟RF和IF增益控制
  • 集成频率合成器
  • 集成镜像抑制滤波器
  • 部分外置的环路滤波器
  • 支持外部LO
  • 片内温度传感器
  • 支持256-QAM调制
  • 集成MSK调制器
  • 通用模拟I/Q基带接口
  • 三线式串行数字接口

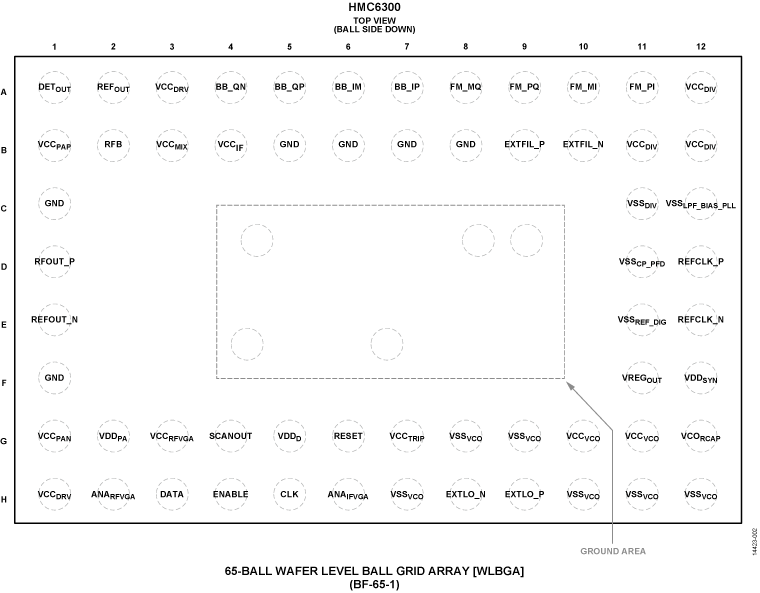

  • 符合RoHS标准的65引脚晶圆级球栅阵列封装
更多细节
show more Icon

HMC6300BG46是一款完整的毫米波发射器集成电路,采用符合RoHS标准的6 mm x 4 mm晶圆级球栅阵列(WLBGA)封装,工作频率范围为57 GHz至64 GHz,调制带宽高达1.8 GHz。集成式频率合成器在250、500或540 MHz步长下进行调谐,具有出色的相位噪声,支持高达64-QAM的调制。或者,可以注入外部LO,它支持用户可选LO特性或相位相干发射和接收操作以及高达256-QAM的调制。通过通用模拟基带IQ接口提供对各种调制格式的支持。发射器芯片还支持专用FSK、MSK、OOK调制格式,从而实现更低成本和功耗的串行数据链路,而无需使用高速数据转换器。差分输出向100 Ω负载提供高达15 dBm的线性输出功率。同时支持单端操作,最高12 dBm。与HMC6301BG46一起,完整的60 GHz收发器芯片组在免执照60 GHz ISM频段内支持多Gb操作。

应用

  • 小型蜂窝回程
  • 60 GHz ISM频段数据传输
  • 多Gb数据通信
  • WiGig/802.11ad无线电
  • 高清视频传输
  • 雷达/高分辨率成像

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

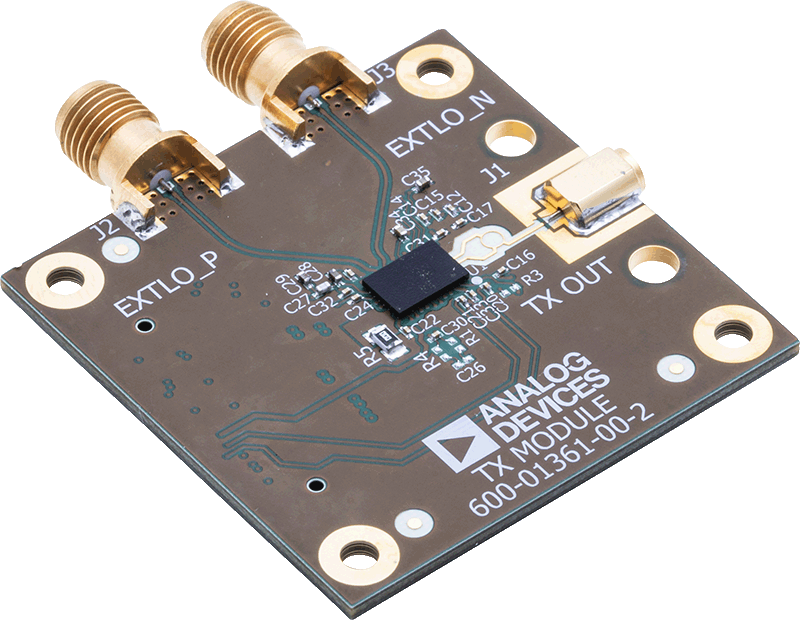

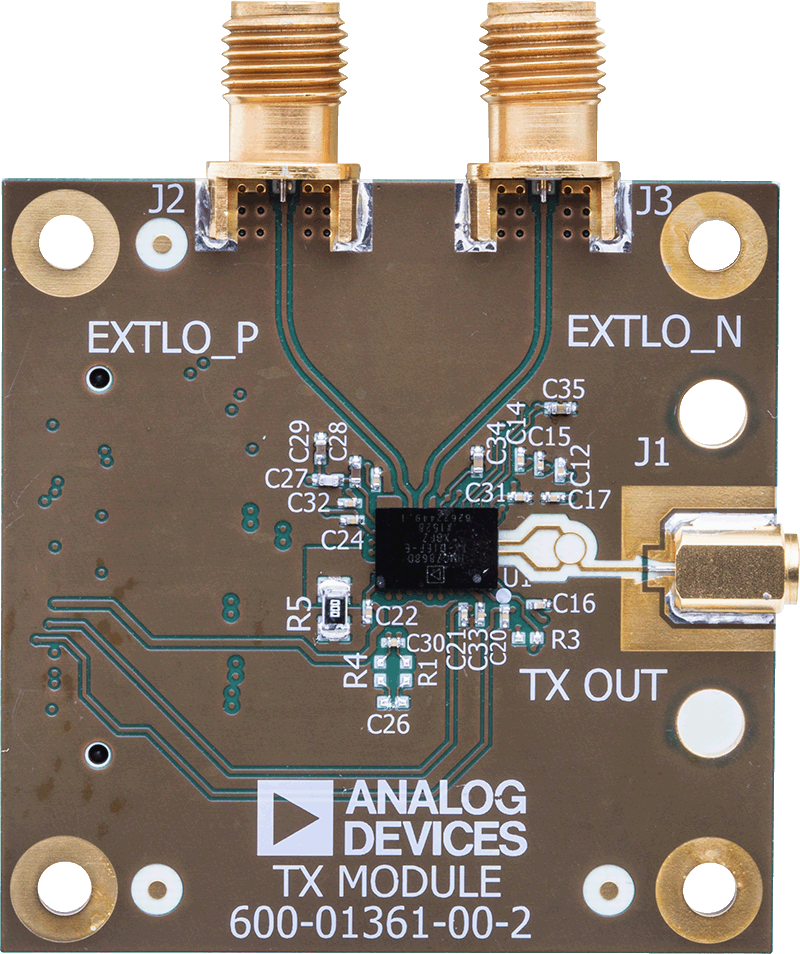

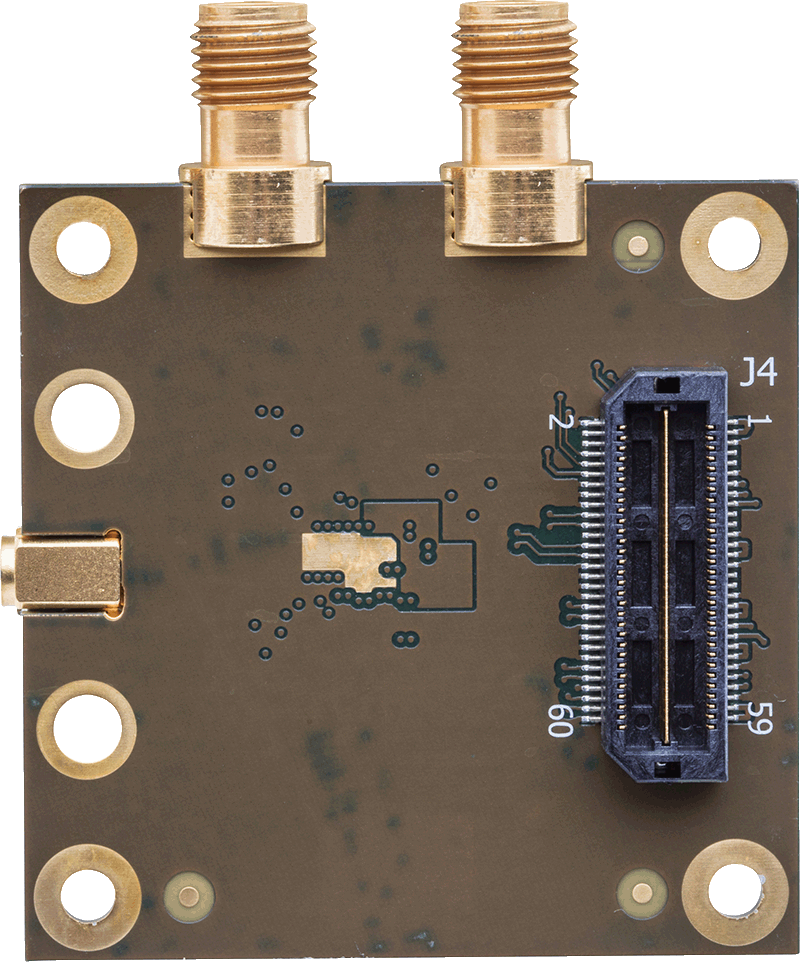

EVAL-HMC6300

HMC6300评估板

zoom

EVAL-HMC6300

HMC6300评估板

HMC6300评估板

特性和优点

  • 60 GHz评估套件设计用于快速评估HMC6300和HMC6301发射/接收芯片组
  • 演示平台可通过无线传输轻松集成HMC6300和HMC6301无线电链路与基带调制解调器

产品详情

EK1HMC6350评估套件允许用户使用标准的基带模拟接口设置半双工、60 GHz毫米波链路。它提供MMPX和1.85 mm连接器,可与第三方测试设备或毫米波天线接口。EK1HMC6350评估套件包括USB接口和图形用户界面(GUI)软件,利用HMC6300/HMC6301图形用户界面,用户可以通过写入器件寄存器对HMC6300和HMC6301进行编程。


该套件中提供两个母板:已填充TX模块位置的HMC6300母板和已填充RX模块位置的HMC6301母板。


HMC6300和HMC6301数据手册提供HMC6300和HMC6301的完整规格,使用评估板时应同时参考用户指南UG-1031与数据手册。
