HMC570-Die
Info: :
量产
Info: :
量产
产品详情
产品详情
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
2
特性
- 转换增益： 10 dB
- 镜像抑制： 17 dB
- 2 LO至RF隔离： 35 dB
- 噪声系数： 3 dB
- 输入IP3： +3 dBm
- 裸片尺寸： 2.33 x 2.73 x 0.10mm
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

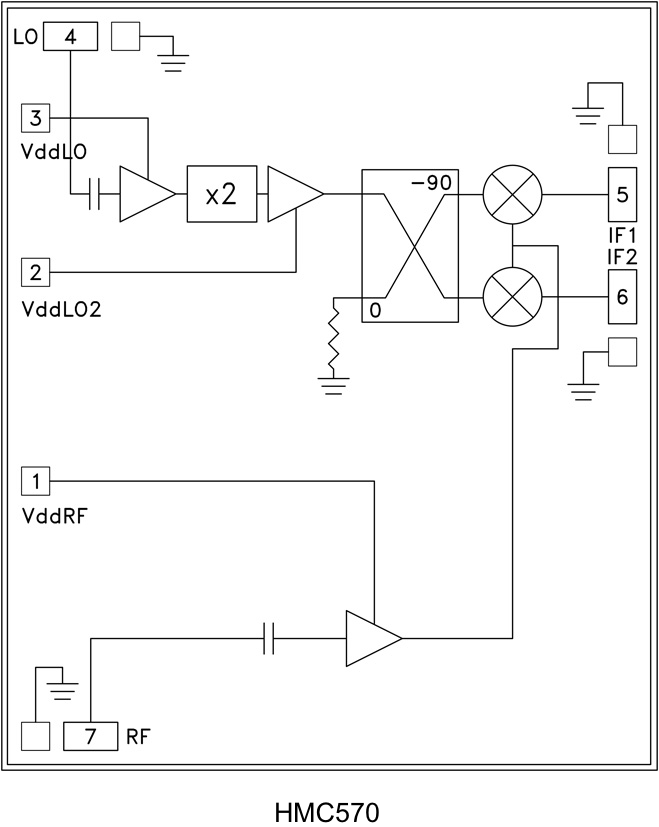

HMC570是一款紧凑型GaAs MMIC I/Q下变频器，在整个频段范围内提供10 dB的小信号转换增益、3 dB的噪声系数和17 dB的镜像抑制性能。 该设备采用LNA，后接由有源2倍频器驱动的镜像抑制混频器。 该镜像抑制混频器使得LNA之后无需使用滤波器，并可消除镜像频率下的热噪声。
它具有I和Q混频器输出，所需外部90?混合型器件用于选择所需边带。 以下所示的数据均通过安装在50 Ohm测试夹具中的芯片获取，且包括每个端口上直径为1 mil、长度为20 mil的焊线效应。 该产品为混合型镜像抑制混频器下变频器组件的小型替代器件。
应用
- 点对点
- 点对多点无线电
- 军用雷达、EW和ELINT
- 卫星通信
