HMC564LC4

低噪声放大器，采用SMT封装，7 - 14 GHz

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 噪声系数： 1.8 dB
  • 增益： 17 dB
  • OIP3: 25 dBm
  • 单电源： +3V (51 mA)
  • 50 Ω匹配输入/输出
  • 符合RoHS标准的4x4 mm封装
更多细节
show more Icon

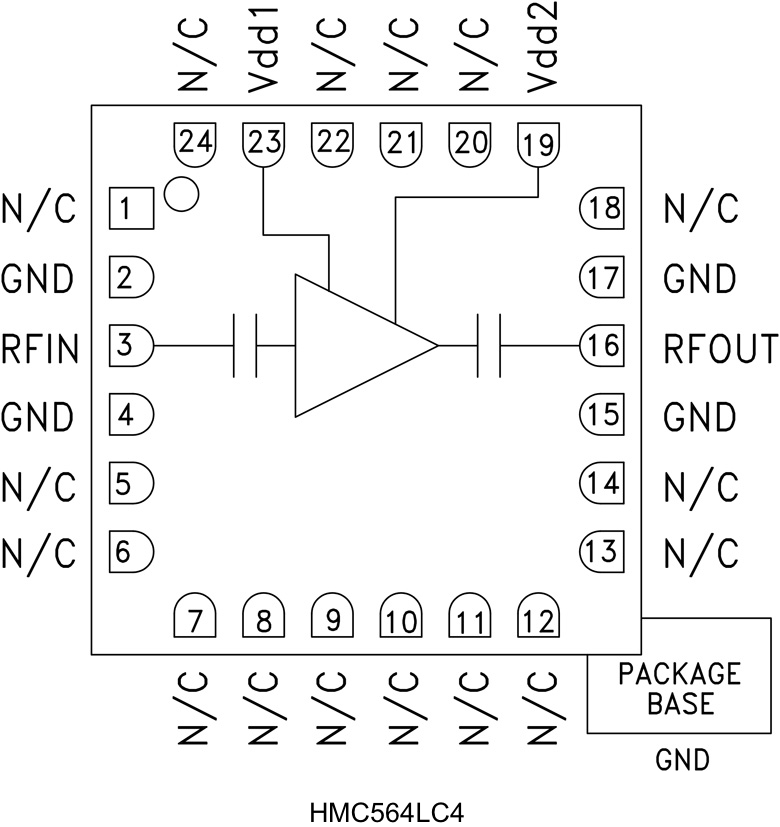

HMC564LC4是一款高动态范围GaAs PHEMT MMIC低噪声放大器，采用符合RoHS标准的无引脚4x4mm SMT封装。 HMC564LC4工作频率范围为7至14 GHz，在整个工作频段内具有出色的平坦性能，包括17 dB小信号增益、1.8 dB噪声系数和+25 dBm输出IP3。 由于一致的输出功率、采用+3V电源供电和隔直RF I/O，该自偏置LNA非常适合微波无线电应用。

Applications

  • 应用
  • 点对点无线电
  • 点对多点无线电和VSAT
  • 测试设备和传感器
