HMC515 Data Sheet3/22/2019
概览
优势和特点
- 双路输出： Fo = 11.5 - 12.5 GHz
Fo/2 = 5.75 - 6.25 GHz - Pout: +10 dBm
- 相位噪声： 典型值为-110 dBc/Hz（100 kHz）
- 无需外部谐振器
- QFN无引脚SMT封装，25 mm²
产品详情

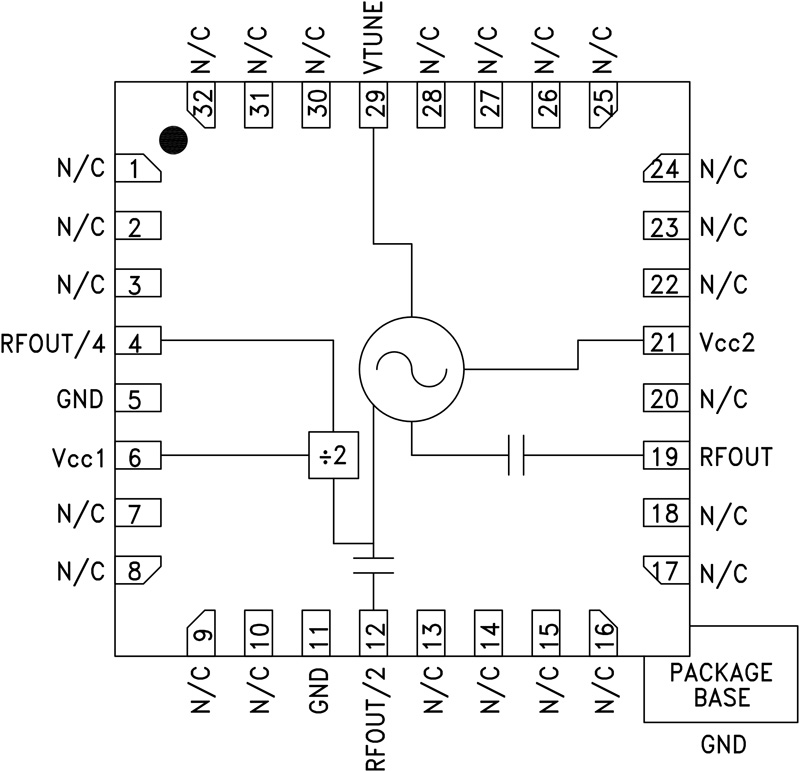

HMC515LP5(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 HMC515LP5(E)集成了谐振器、负电阻器件和变容二极管，可输出半频，并提供4分频输出。 由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下均非常出色。 采用+5V电源电压时，输出功率为+10 dBm（典型值）。 如果不需要，可以禁用预分频器功能以节省电流。 该电压控制振荡器采用无引脚QFN 5x5 mm表贴封装，无需外部匹配元件。
应用
- VSAT无线电
- 点对点/多点无线电
- 测试设备和工业控制
- 军事最终用途
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
