HMC514

采用SMT封装的VCO，具有Fo/2，提供4分频，11.17 - 12.02 GHz

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 双路输出：Fo = 11.17 - 12.02 GHz
    Fo/2 = 5.58 - 6.01 GHz
  • Pout: +7 dBm
  • 相位噪声： 典型值为-110 dBc/Hz（100 KHz）。
  • 无需外部谐振器
  • QFN无引脚SMT封装，25 mm²

更多细节
show more Icon

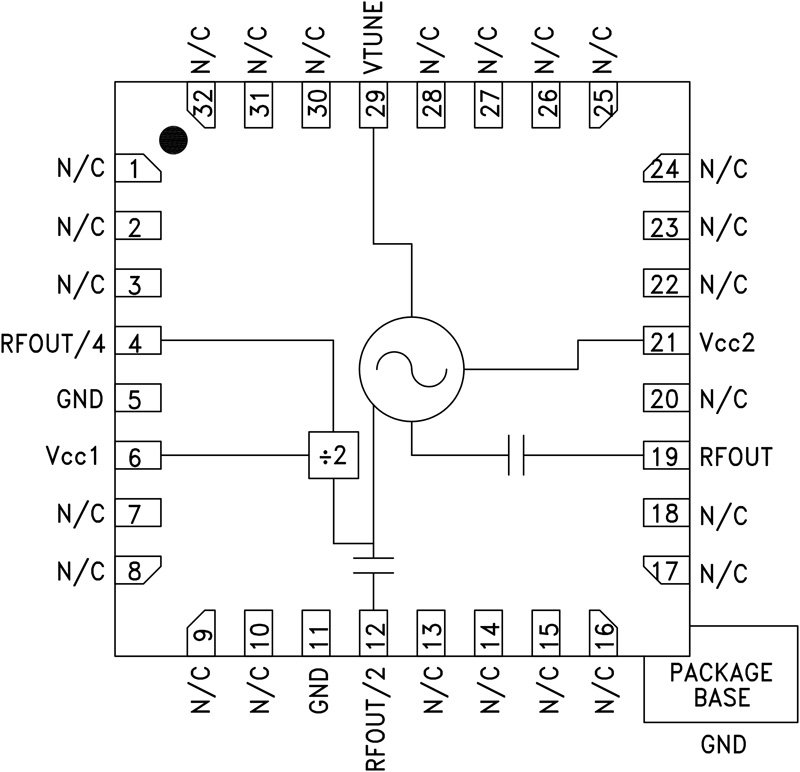

HMC514LP5(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 HMC514LP5(E)集成了谐振器、负电阻器件和变容二极管，可输出半频，并提供4分频输出。 由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下均非常出色。 采用+3V电源电压时，输出功率为+7 dBm（典型值）。 如果不需要，可以禁用预分频器功能以节省电流。 该电压控制振荡器采用无引脚QFN 5x5 mm表贴封装，无需外部匹配元件。

应用

  • VSAT无线电
  • 点对点/多点无线电
  • 测试设备和工业控制
  • 军事最终用途
