HMC506

采用SMT封装的VCO，带有缓冲放大器，7.8 - 8.7 GHz

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • Pout: +14 dBm
  • 相位噪声： -103 dBc/Hz（100 KHz）
  • 无需外部谐振器
  • 单电源： +3V (77 mA)
  • QFN无引脚SMT封装，16 mm²
更多细节
show more Icon

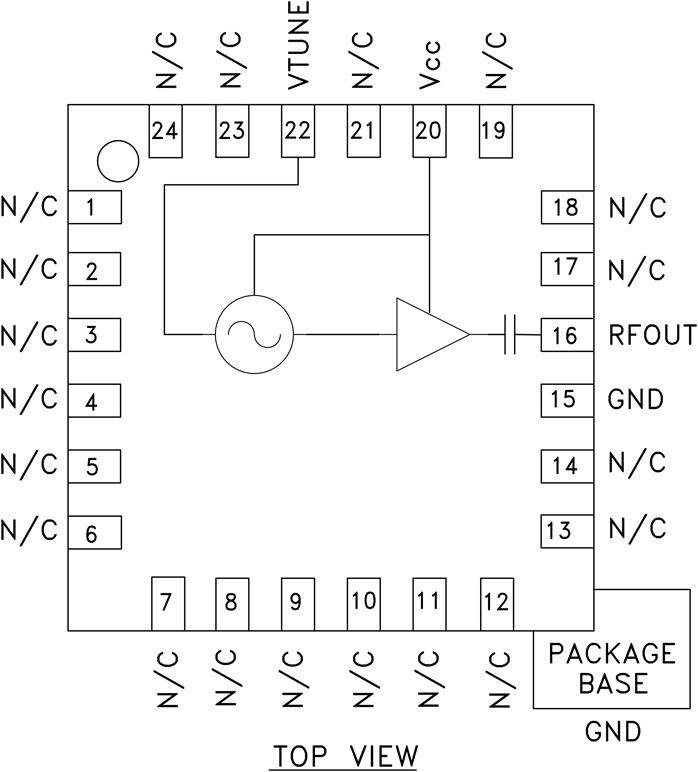

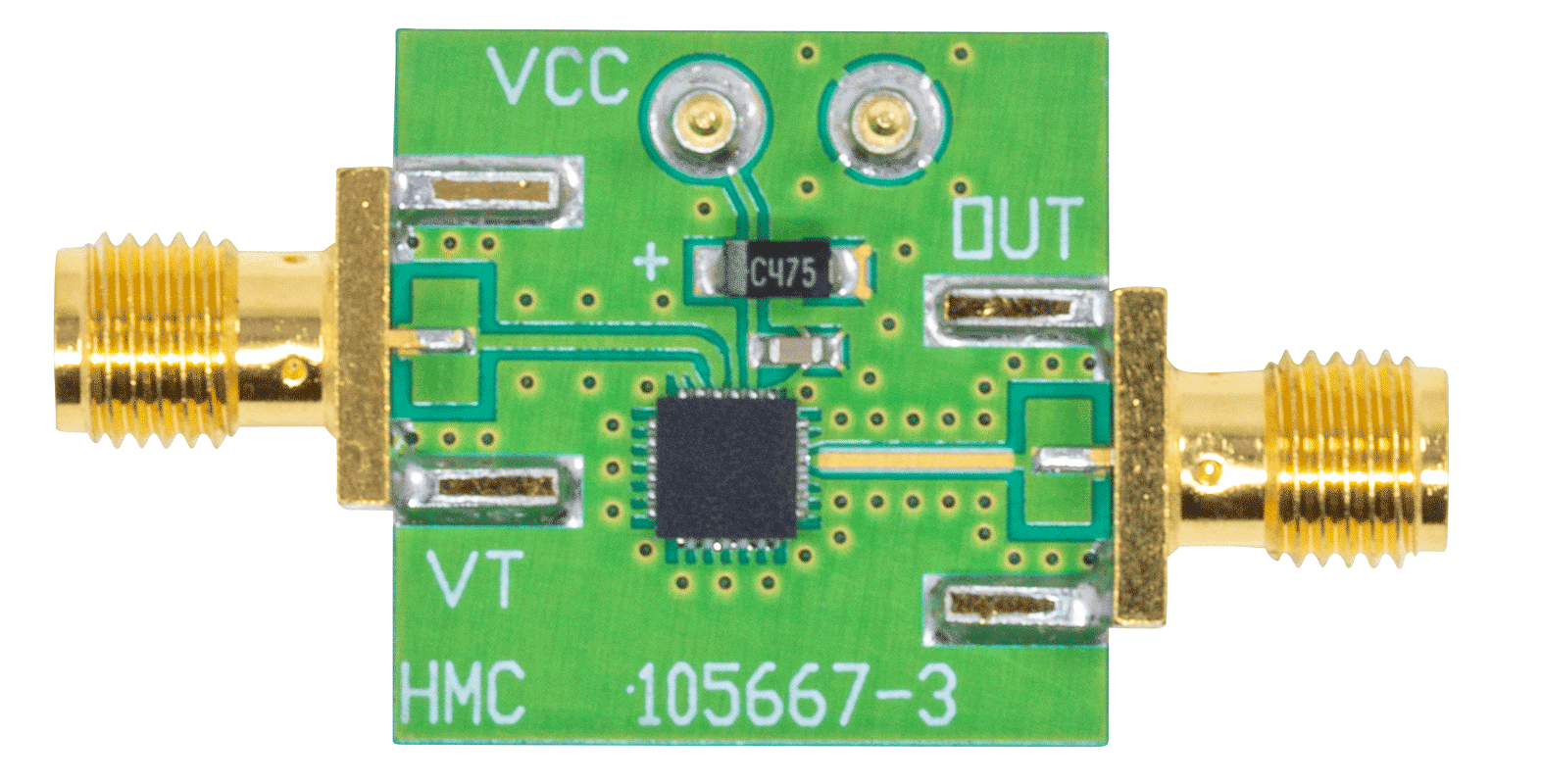

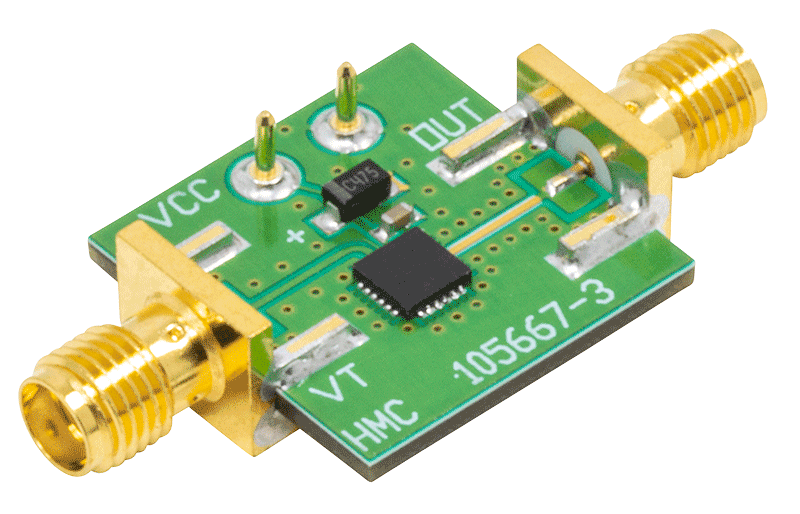

HMC506LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT)MMIC VCO，带有集成谐振器、负电阻器件、变容二极管、缓冲放大器。 该VCO在7.8至8.7 GHz的频率下工作，由于振荡器的单芯片结构，其相位噪声性能在不同的温度、冲击、振动条件下均非常出色。 功率输出为+14 dBm（典型值），采用+3V单电源，功耗77 mA。 该电压控制振荡器采用无引脚QFN 4x4 mm表贴封装。

  • VSAT无线电
  • 点对点/多点无线电
  • 测试设备和工业控制
  • 军事最终用途
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

HMC506

文档

2
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 04/22/2015
英文

HMC506 Data Sheet

打开PDF文件

redirect
577.24 K
download

下载 PDF

应用笔记

1

PDF Vector

PDF

更新 10/14/2016
英文
Determining the FM Bandwidth of a Wideband Varactor Tuned VCO redirect icon

1.4 M

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
HMC506LP4 16-Lead LFCSP (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC506LP4E 24-Lead QFN (4mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC506LP4ETR 24-Lead QFN (4mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC506LP4TR 16-Lead LFCSP (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
