HMC493 Data Sheet4/22/2015PDF584K
概览
优势和特点
- 超低SSB相位噪声： -150 dBc/Hz
- 很宽的带宽
- 输出功率： -4 dBm
- 单直流电源： +5V
- 3x3 mm QFN SMT Package
产品详情
HMC493LP3(E)是一款低噪声4分频静态分频器，使用InGaP GaAs HBT技术，采用无引脚3x3 mm QFN表面贴装塑料封装。 此器件在DC（使用方波输入）至18 GHz的输入频率下工作，使用+5.0V DC单电源。 100 kHz偏置时的低加性SSB相位噪声为-150 dBc/Hz，有助于用户保持良好的系统噪声性能。
应用
- 点对点/多点无线电
- VSAT无线电
- 光纤产品
- 测试设备
- 军事
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

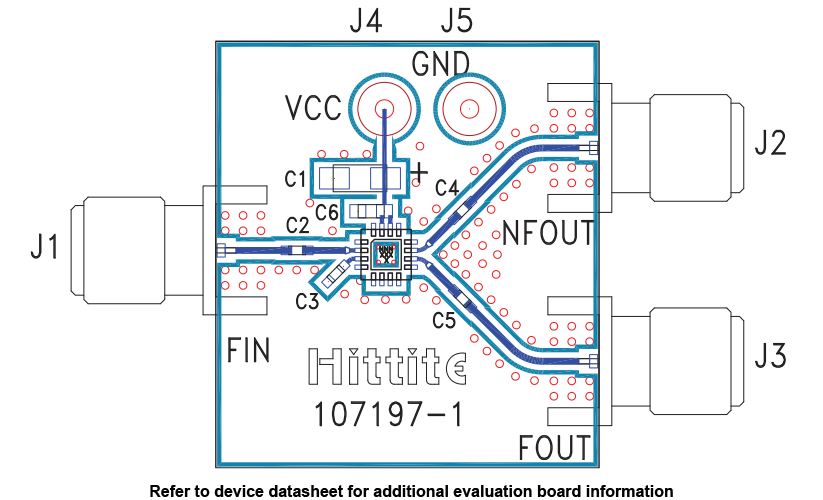

评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
-
Package/Assembly Qualification Test Report: 16L 3x3mm QFN Package (QTR: 11003 REV: 02)5/3/2019PDF1 M
-
Package/Assembly Qualification Test Report: Plastic Encapsulated QFN (QTR: 05006 REV: 02)4/25/2017PDF0 M
-
Semiconductor Qualification Test Report: GaAs HBT-A (QTR: 2013-00228)10/29/2015PDF762 K
-
Package/Assembly Qualification Test Report: LP2, LP2C, LP3, LP3B, LP3C, LP3D, LP3F, LP3G (QTR: 2014-0364)10/29/2015PDF1 M
-
LP3, LC3, LC3B Tape and Reel Outline Dimensions4/1/2015PDF381 K
工具及仿真模型
设计工具
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC493LP3 | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm w/ EP) | |
| HMC493LP3E | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm w/ EP) | |
| HMC493LP3ETR | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm w/ EP) | |
| HMC493LP3TR | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm w/ EP) | |
| Wafer Fabrication Data |
