HMC437 Data Sheet4/22/2015PDF641 K
概览
优势和特点
- SSB相位噪声： -153 dBc/Hz（100KHz）
- 宽带宽
- 输出功率： -1 dBm
- 单直流电源： +5V (69 mA)
- MS8G SMT封装
产品详情
HMC437MS8G(E)是一款低噪声3分频静态分频器，使用InGaP GaAs HBT技术，采用低成本8引脚表贴塑料封装。 此器件在DC（使用方波输入）至7 GHz的输入频率下工作，使用+5V DC单电源。 100 kHz偏置时的低加性SSB相位噪声为-153 dBc/Hz，有助于用户保持良好的系统噪声性能。
应用
- UNII、点对点和VSAT无线电
- 802.11a和HiperLAN WLAN
- 光纤产品
- 蜂窝/3G基础设施
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

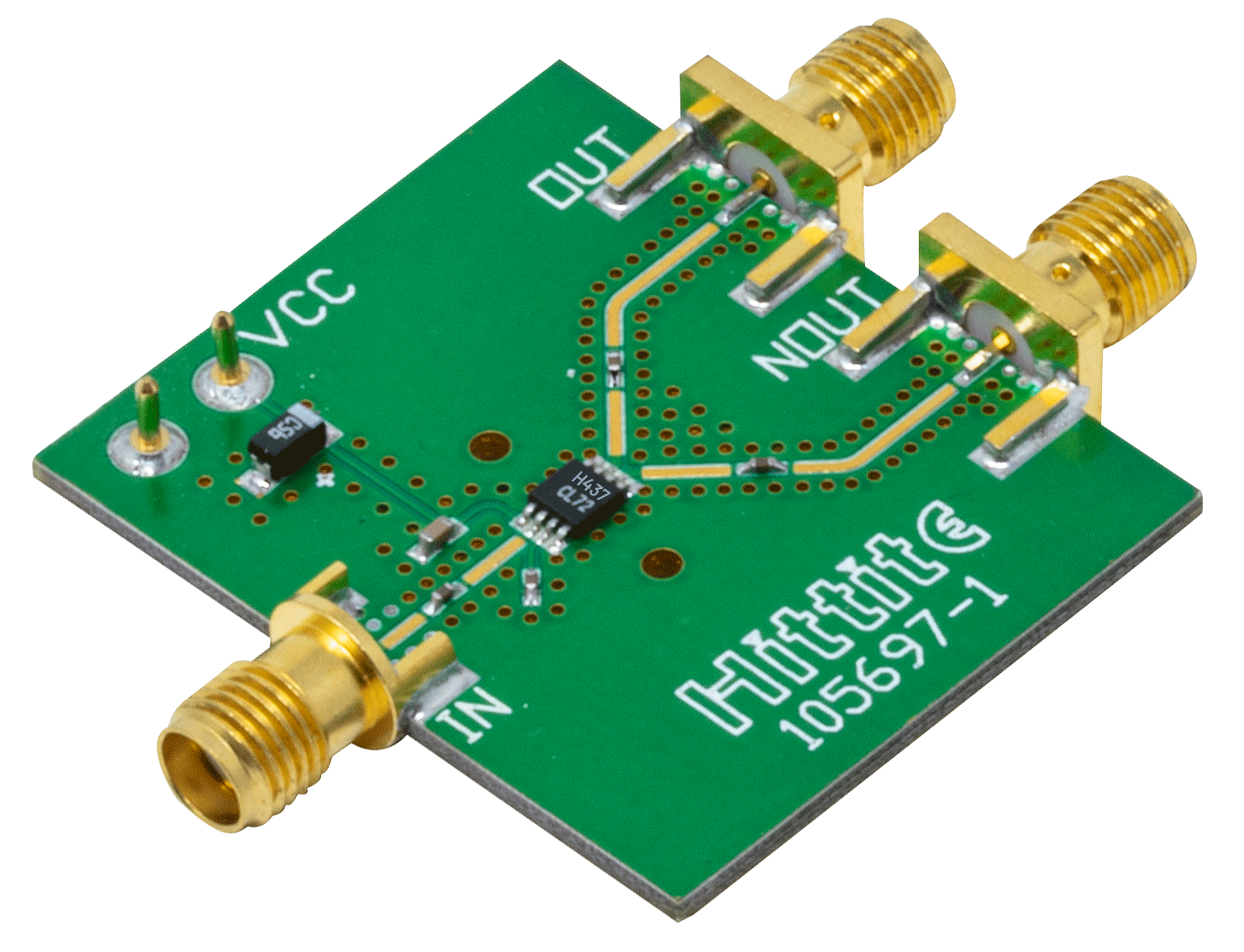

评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
-
Semiconductor Qualification Test Report: GaAs HBT-A (QTR: 2013-00228)10/29/2015PDF762 K
-
Package/Assembly Qualification Test Report: MS8G (QTR: 2014-00393)10/29/2015PDF722 K
-
PCN: MS, QS, SOT, SOIC Packages - Sn/Pb Plating Vendor Change1/17/2014PDF476 K
-
HMC Legacy PCN: MS##, MS##E and MS##G,MS##GE packages - Relocation of pre-existing production equipment to new building2/1/2013PDF404 K
-
MSOP 8 & 10 Tape Specification (MS8, MS8G, MS10, MS10G)4/1/2015PDF440 K
工具及仿真模型
设计工具
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC437MS8G | 材料声明 | 质量和可靠性 | 8-Lead MSOP w/ EP | |
| HMC437MS8GE | 材料声明 | 质量和可靠性 | 8-Lead MSOP w/ EP | |
| HMC437MS8GETR | 材料声明 | 质量和可靠性 | 8-Lead MSOP w/ EP | |
| HMC437MS8GTR | 材料声明 | 质量和可靠性 | 8-Lead MSOP w/ EP | |
| Wafer Fabrication Data |
