HMC394 Data Sheet4/22/2015
概览
优势和特点
- SSB相位噪声： -153 dBc/Hz（100 kHz）
- 可选分频：2至32
- 并行5位控制
- 宽输入功率范围： -20至+10 dBm
- 4x4 mm无铅SMT封装
产品详情
HMC394LP4(E)是一款低噪声GaAs HBT可编程5位计数器，采用4x4 mm无铅表面贴装封装。 在输入频率高达2.2 GHz时，该器件可在N为2至32范围进行连续分频。 输出电压摆幅为800 mV，占空比与N成反比。100 kHz失调时，该计数器的加性SSB相位噪声低至−153 dBc/Hz，非常适合低噪声频率合成器应用。
应用
- 卫星通信系统
- 点对点
- 点对多点无线电
- LMDS
- SONET
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

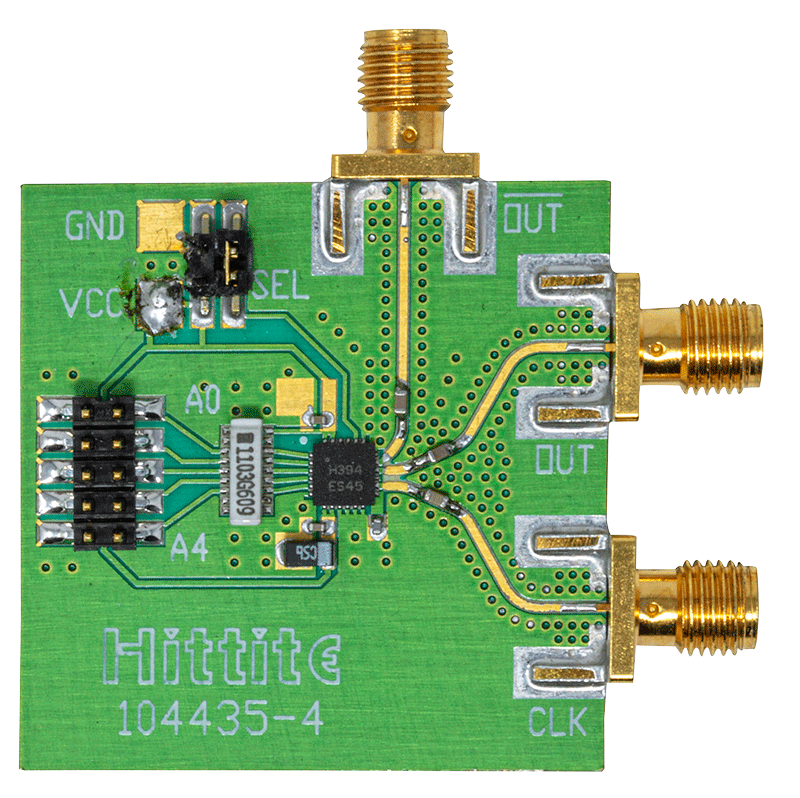

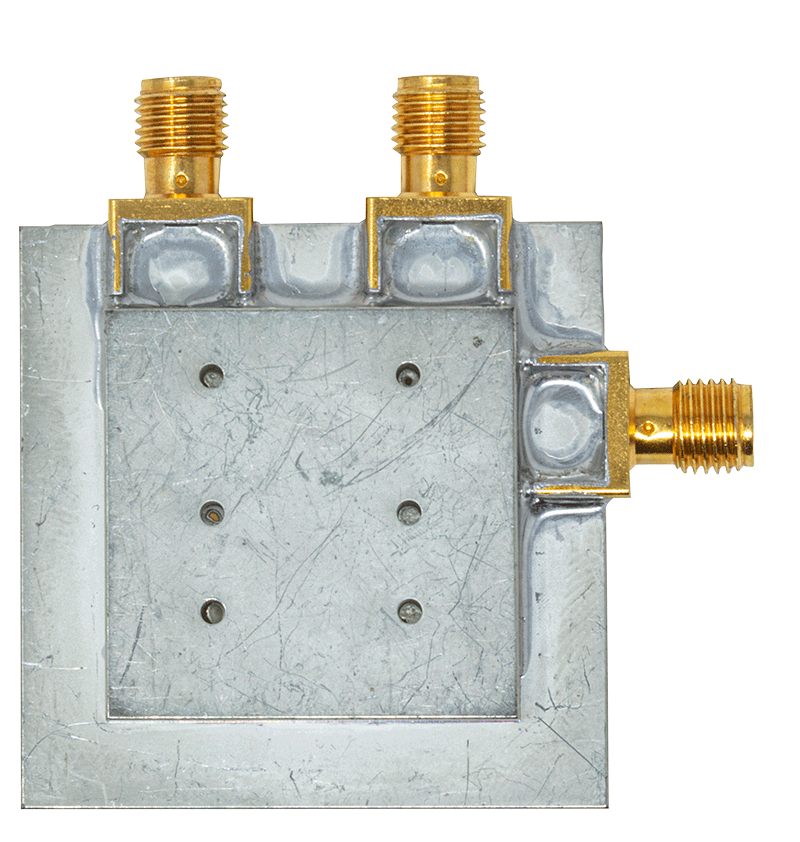

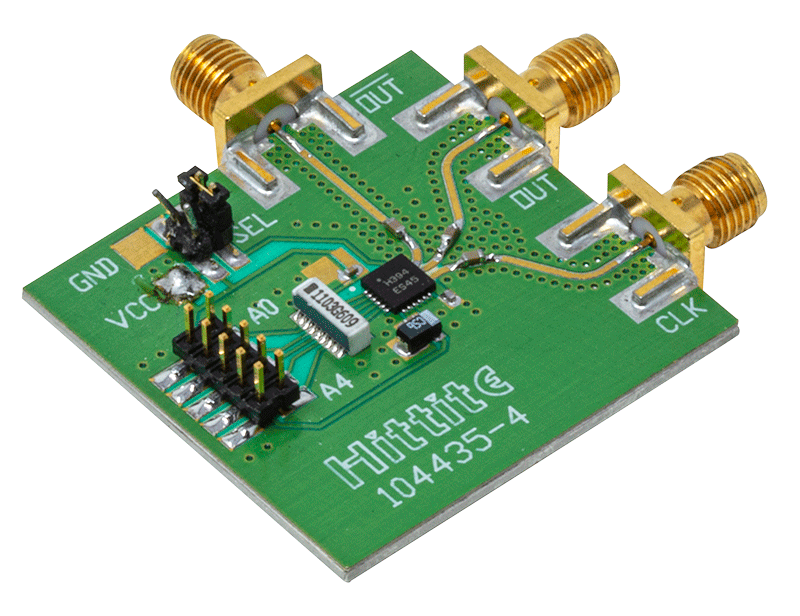

评估套件 (1)
参考资料
工具及仿真模型
设计工具
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC394LP4 | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC394LP4E | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC394LP4ETR | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC394LP4TR | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm w/ EP) | |
| Wafer Fabrication Data |
