HMC391

集成缓冲放大器的VCO SMT，3.9 - 4.45 GHz

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • Pout： +5 dBm
  • 相位噪声： -106 dBc/Hz（100 KHz）
  • 无需外部谐振器
  • 单电源： +3V (30 mA)
  • QFN无铅SMT封装，16 mm²

更多细节
show more Icon

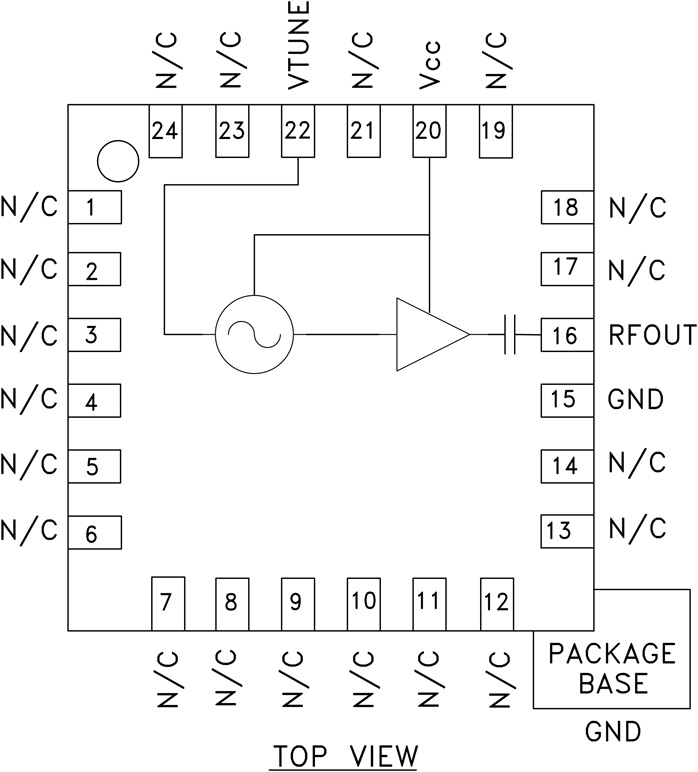

HMC391LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO，集成谐振器、负电阻器件、变容二极管和缓冲放大器。 由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击、振动和工艺范围内尤为出色，工作频率范围为3.9至4.45 GHz。 采用+3V单电源(30mA)时，输出功率为5 dBm（典型值）。 该电压控制振荡器采用低成本无铅QFN 4x4 mm表面贴装封装。

应用

  • VSAT和微波无线电
  • 无线电测高
  • 测试设备和工业控制
  • 军事
