特性
- Pout:+4.7 dBm
- 相位噪声: -112 dBc/Hz (100 KHz)
- 无需外部谐振器
- 单电源: 3V (41 mA)
- 50 Ω匹配和隔直RF I/O
- OFN无铅SMT封装,16mm²

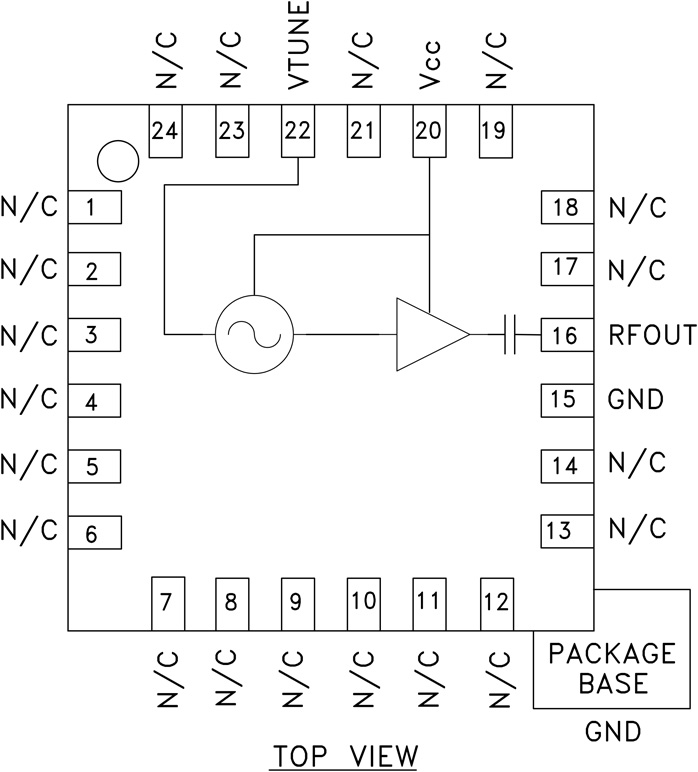

HMC389LP4和HMC389LP4E是GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO,集成谐振器、负电阻器件、变容二极管和缓冲放大器。 由于振荡器的单芯片结构,VCO的相位噪声性能在温度、冲击、振动和工艺范围内尤为出色,工作频率范围为3.35至3.55 GHz。 采用3V单电源(41mA)时,输出功率为4.7 dBm(典型值)。 该电压控制振荡器采用低成本无铅QFN 4x4 mm表面贴装封装。
应用
- 无线本地环路(WLL)
- VSAT和微波无线电
- 测试设备和工业控制
- 军事
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
HMC389
文档
筛查
1 应用
应用笔记
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型指南 1
质量文档 3
磁带和卷轴规格 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
HMC389LP4E | 24-Lead QFN (4mm x 4mm w/ EP) |
|
|
HMC389LP4ETR | 24-Lead QFN (4mm x 4mm w/ EP) |
|
- HMC389LP4E
- 引脚/封装图-中文版
- 24-Lead QFN (4mm x 4mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- HMC389LP4ETR
- 引脚/封装图-中文版
- 24-Lead QFN (4mm x 4mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
3月 29, 2023
- 22_0048
Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products
HMC389LP4E
量产
HMC389LP4ETR
量产
根据型号筛选
产品型号
产品生命周期
PCN
3月 29, 2023
- 22_0048
Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products
HMC389LP4E
量产
HMC389LP4ETR
量产
