HMC374SC70E

GaAs pHEMT低噪声放大器，采用SMT封装，0.3 - 3.0 GHz

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 单电源： Vdd = +3.0V至+3.6V
  • 宽带性能
  • 低噪声系数： 1.6 dB
  • 高输出IP3： +35 dBm
  • 高增益： 15 dB (0.6 GHz)
更多细节
show more Icon

HMC374SC70E是一款通用宽频带低噪声放大器(LNA)，用于0.3至3 GHz频率范围。 采用+3.0至+3.6V单正电源时，LNA提供15 dB增益，1.6 dB噪声系数。 该器件具有低噪声系数、高P1dB (17 dBm)和高OIP3 (35 dBm)，适合蜂窝应用。 紧凑型LNA设计用于获得可重复的增益和噪声系数性能。 为了使板面积最小，设计采用低成本SC70E封装，占用面积仅为0.089” x 0.053”。

应用

  • 蜂窝/PCS/3G
  • WCS、MMDS和ISM
  • 固定无线和WLAN
  • 专用陆地移动无线电

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

HMC374SC70E

文档

7
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 04/15/2015
英文

HMC374SC70E Data Sheet

打开PDF文件

redirect
815.31 K
download

下载 PDF

应用笔记

6

PDF Vector

PDF

更新 11/11/2015
英文
Thermal Management for Surface Mount Components General Application Note redirect icon

189.99 K

download

下载 PDF

PDF Vector

HTML

更新 05/13/2020
英文
AN-1363: Meeting Biasing Requirements of Externally Biased RF/Microwave Amplifiers with Active Bias Controllers redirect icon

PDF Vector

HTML

更新 05/13/2020
中文
利用有源偏置控制器满足外部偏置射频/微波放大器的偏置要求 redirect icon

PDF Vector

HTML

更新 08/01/2019
英文
AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages redirect icon

PDF Vector

HTML

更新 08/01/2019
中文
AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages redirect icon

PDF Vector

HTML

更新 08/01/2019
日文
AN-1604: LFCSP パッケージおよびフランジ・パッケージに収容された RF アンプの温度管理計算 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

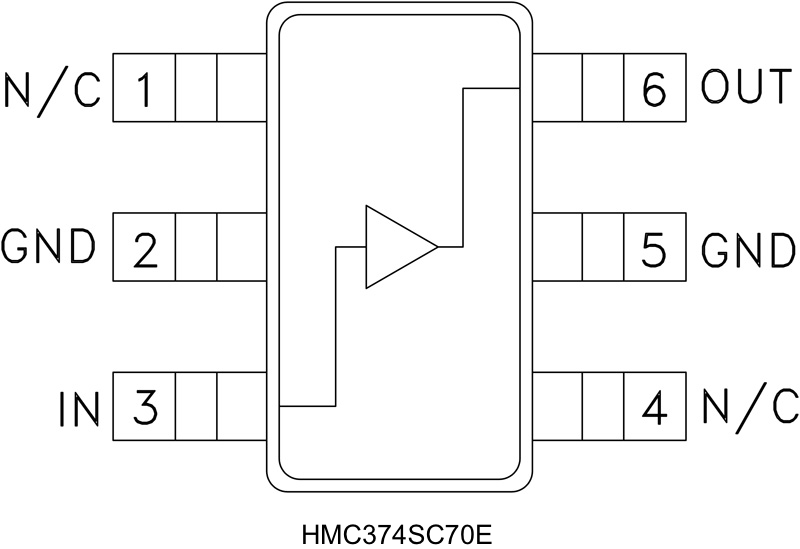

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
