特性
- 宽带操作,无需外部匹配
- 高端和低端LO注入操作
- 高输入IP3:+24 dBm
- 功率转换增益:8.9 dB
- 输入P1dB:11 dBm
- SSB噪声系数:9 dB
- 通道间隔离:55 dBc
- 独立使能/禁用混频器和PLL/VCO
- 单端RF输入端口
- 鉴相器最高速率:
100 MHz - 低相位噪声:
-110 dBc/Hz(频段典型值) - PLL FOM:
-230 dBc/Hz整数模式,
-227 dBc/Hz 小数模式
- <160 fs集成RMS抖动
(10 kHz至20 MHz) - 低噪底: -165 dBc/Hz
- 混频器低噪底: -161 dBc/Hz
- 集成VCO
- 外部VC输入,差分LO输出
- 精确频率模式
- 0 Hz小数频率误差
- 可编程RF输出相位
- 输出相位同步频率变化
- 输出相位同步
- LO输出静音功能
- 紧凑型解决方案,6x6 mm无引脚QFN封装
HMC1190ALP6NE是一款集成PLL和VCO的高线性度宽带双通道下变频混频器,针对需要紧凑型、低功耗设计的多标准接收机应用进行优化。 HMC1190ALP6NE集成了宽带限幅LO放大器,可实现700 MHz至3800 MHz RF带宽应用,包括蜂窝/3G、LTE/WiMAX/4G。 与传统的窄带下变频器不同,HMC1190ALP6NE在RF频率范围同时支持高端和低端LO注入。 RF和LO输入端口内部匹配50 Ω。
HMC1190A集成了LO和RF巴伦、具有使能控制功能的IF和LO放大器伦以及具有偏置控制接口的高线性无源混频器内核。 平衡无源混频器结合高线性度IF放大器架构,提供出色的LO至RF、LO至IF和RF至IF隔离性能。 HMC1190A具有9 dB低噪声系数和+24 dBm高IIP3,适合严苛的应用。 利用外部偏置控制引脚,可优化低至2.34 W(典型值)的功耗。 快速使能控制接口可进一步降低TDD应用功耗。
HMC1190A利用外部VCO输入锁定外部VCO并针对MIMO应用提供级联LO架构。 两个独立的电荷泵(CP)输出可实现独立的环路滤波器,针对集成和外部VCO进行优化,并实现操作过程中集成或外部VCO之间的无缝切换。 可编程RF输出相位特性可进一步调整并同步多个HMC1190A相位,从而实现可扩展MIMO和波束成形无线电架构。
其它功能包括可配置LO输出静音功能和精确频率模式,HMC1190A利用该模式可产生频率误差为0 Hz的小数频率并同步频率变化,无需改变输出信号的相位,从而提高数字预失真环路的效率。 HMC1190A采用符合RoHS标准的6x6 mm QFN无引脚封装。
应用
- 多频段/多标准蜂窝BTS分集接收机
- GSM、3G和LTE/WiMAX/4G
- MIMO基础设施接收机
- 宽带无线电接收机
- 多频段基站和中继器
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
HMC1190A
文档
筛查
1 应用
数据手册
1
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
质量文档 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
HMC1190ALP6NE | 40-Lead LFCSP (6mm x 6mm x 0.85mm w/EP) |
|
|
HMC1190ALP6NETR | 40-Lead LFCSP (6mm x 6mm x 0.85mm w/EP) |
|
- HMC1190ALP6NE
- 引脚/封装图-中文版
- 40-Lead LFCSP (6mm x 6mm x 0.85mm w/EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- HMC1190ALP6NETR
- 引脚/封装图-中文版
- 40-Lead LFCSP (6mm x 6mm x 0.85mm w/EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 29, 2018
- 18_0151
HMC1190A Data Sheet Specification Revision
HMC1190ALP6NE
最后购买期限
HMC1190ALP6NETR
最后购买期限
7月 28, 2022
- 22_0023
Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)
HMC1190ALP6NE
最后购买期限
HMC1190ALP6NETR
最后购买期限
根据型号筛选
产品型号
产品生命周期
PCN
10月 29, 2018
- 18_0151
HMC1190A Data Sheet Specification Revision
HMC1190ALP6NE
最后购买期限
HMC1190ALP6NETR
最后购买期限
7月 28, 2022
- 22_0023
Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)
软件和型号相关生态系统

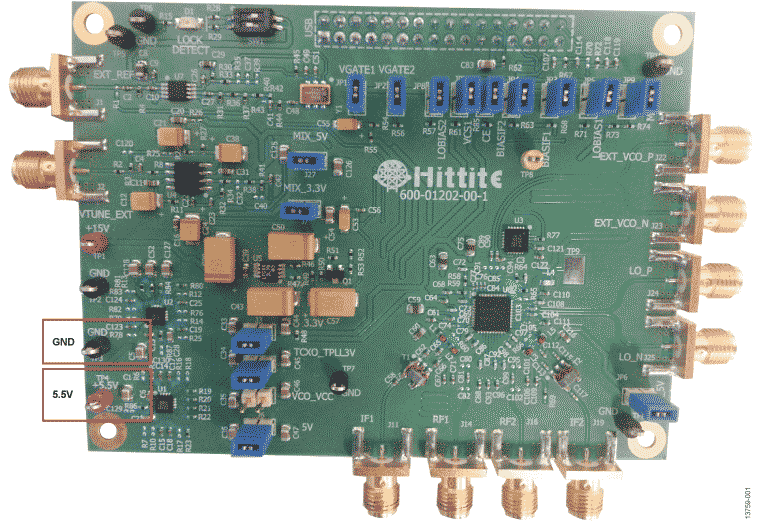

评估套件 1
EVAL-HMC1190A
HMC1190A评估板和套件
产品详情
该评估套件允许用户与集成小数N/整数N分频PLL和VCO的双通道下变频器HMC1190ALP6NE进行通信。 HMC1190ALP6NE RF评估板提供:
- 偏置引脚,从而可根据用户需求改善HMC1190ALP6NE性能。
- 外部差分VCO输入和辅助电荷泵输出。 这些选项允许用户使用针对混频器LO输入的外部VCO。
- 辅助差分LO输出,允许用户使用HMC1190ALP6NE的内部PLL/VCO作为频率高达4100 MHz的信号源。
- 片内VCXO(电压控制晶体振荡器)和小型PLL,从而提供更高的相位噪声性能。
- 外部参考输入允许用户将HMC1190ALP6NE的PLL/VCO锁定于其系统时钟。
- 环路滤波器器件和电源稳压器,可创建完整的合成器测试平台。 可重新配置评估板,配合外部基准电压源一起使用。
套件包括USB接口板和生成图形用户界面(GUI)的软件,允许用户:
- 读取和写入所有合成器/PLL寄存器。
- 观察所有合成器/PLL寄存器的编程和调试状态
- 编程合成器/PLL的输出频率
- 参考分频器和电荷泵电流
- 监控锁定检测状态
- 保存和重新调用合成器/PLL配置
- 在分数和整数模式之间进行切换
- 扫描合成器/PLL的工作频率范围
- 通过用于测量建立时间的“跳频”功能,在两个频率之间交替
