HMC1114PM5E

> 10 W (42 dBm)， 2.7 GHz 至 3.8 GHz， GaN 功率放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 高小信号增益：34.5 dB（典型值）
  • 高输出功率：PIN = 18 dBm 时为 42 dBm（典型值）
  • 高 PAE：PIN = 18 dBm 时为 55%（典型值）
  • 频率范围：2.7 GHz 至 3.8 GHz
  • 电源电压：静态电流为 150 mA 时 VDD = 28 V
  • 5 mm × 5 mm、 32 引脚 LFCSP_CAV 封装
更多细节
show more Icon

HMC1114PM5E 是一款氮化镓 (GaN) 宽带功率放大器，可在 18 dBm 的输入功率 (PIN) 下，在 2.7 GHz 至 3.8 GHz 瞬时带宽范围上实现大于 10 W (高达 42 dBm) 的输出（典型值），功率附加效率 (PAE) 高达 55%。在小信号电平下，增益平坦度典型值小于 1 dB。

HMC1114PM5E 适合脉冲波或连续波 (CW) 应用，例如无线基础设施、雷达、公共移动射频和通用放大技术。

应用

  • 适合公共移动射频的长时间电池供电运行
  • 无线基础设施的功率放大器级
  • 测试与测量设备
  • 商用和军用雷达
  • 通用变送器应用
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

HMC1114PM5E

文档

7
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/17/2018
英文

HMC1114PM5E: >10 W (42 dBm), 2.7 GHz to 3.8 GHz, GaN Power Amplifier Data Sheet (Rev.0)

打开PDF文件

redirect
659.5 K
download

下载 PDF

PDF Vector

PDF

更新 10/17/2018
日文

HMC1114PM5E: 10W（42dBm）超、2.7GHz～3.8GHz、GaN パワー・アンプ データシート

打开PDF文件

redirect
659.5 K
download

下载 PDF

应用笔记

5

PDF Vector

HTML

更新 05/13/2020
英文
AN-1363: Meeting Biasing Requirements of Externally Biased RF/Microwave Amplifiers with Active Bias Controllers redirect icon

PDF Vector

HTML

更新 05/13/2020
中文
利用有源偏置控制器满足外部偏置射频/微波放大器的偏置要求 redirect icon

PDF Vector

HTML

更新 08/01/2019
英文
AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages redirect icon

PDF Vector

HTML

更新 08/01/2019
中文
AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages redirect icon

PDF Vector

HTML

更新 08/01/2019
日文
AN-1604: LFCSP パッケージおよびフランジ・パッケージに収容された RF アンプの温度管理計算 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品选型指南 1

RF、微波和毫米波IC选型指南

视频

1

Thumbnail Image

视频

2023-06-29

03:38

GaN Power Amplifier Biasing

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
HMC1114PM5E 32-Lead LFCSP (5mm x 5mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC1114PM5ETR 32-Lead LFCSP (5mm x 5mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 19, 2021

- 20_0308

Epoxy Change at ASE Chungli Branch for PM5E and ACGZN Packages

HMC1114PM5E

量产

HMC1114PM5ETR

量产

pdf

PCN20_0308_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 19, 2021

- 20_0308

arrow down

Epoxy Change at ASE Chungli Branch for PM5E and ACGZN Packages

HMC1114PM5E

量产

HMC1114PM5ETR

量产

pdf

PCN20_0308_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

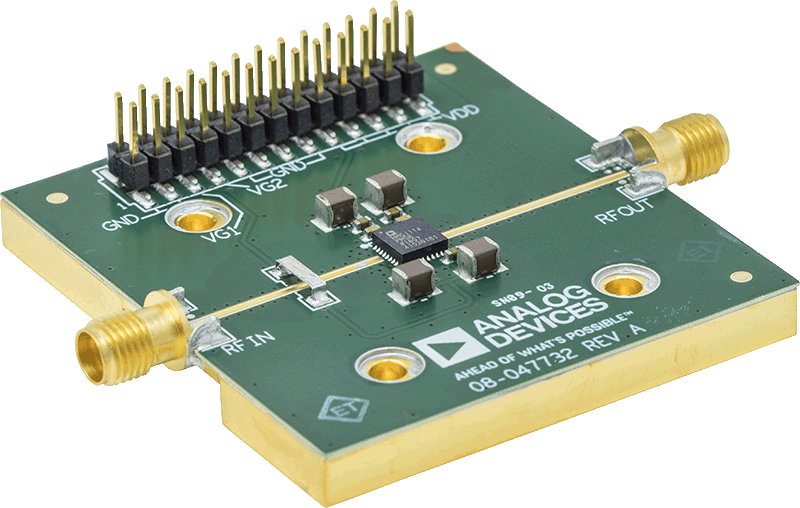

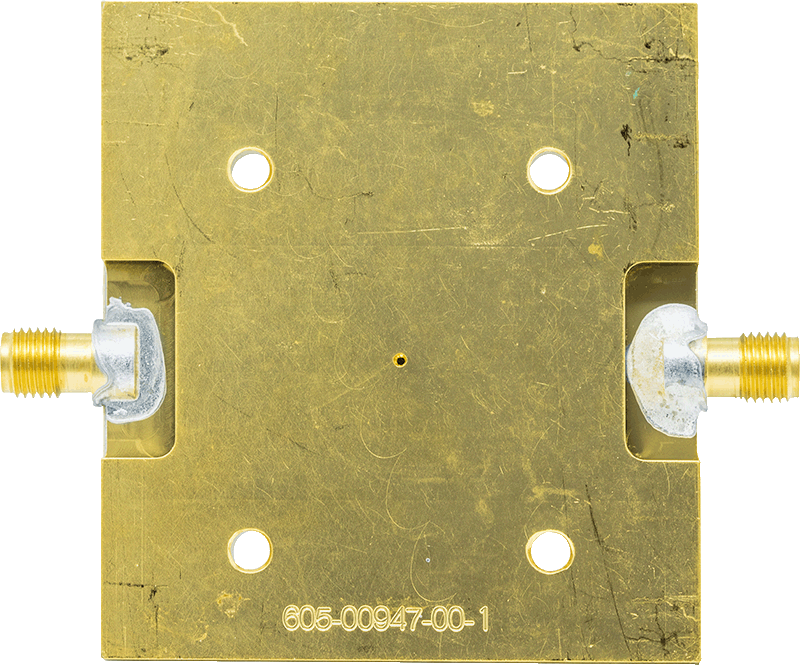

EVAL-HMC1114PM5E

HMC1114PM5E 评估板

评估套件1

evaluation kit item images

EVAL-HMC1114PM5E

HMC1114PM5E 评估板
