概览
优势和特点
- 超低噪声： 3nV/√Hz (10 kHz)，7 nV/√Hz (1 kHz)
- 高电源抑制比(PSRR) 80 dB (1 kHz)，60 dB (1 MHz)
- 四个可调电压输出：
VR1：100 mA（1.8V至5.2V时）
VR2和VR3：50 mA（1.8V至5.2V时）
VR4：300 mA（1.8V至5.2V时）
- 可选与温度成正比(PTAT)输出电压： 7 % / 125 °C
- 热保护
- 低掉电电流： <1 μA
- 16引脚3x3 mm SMT封装： 9 mm²
产品详情
HMC1060LP3E是一款BiCMOS超低噪声、四通道输出线性稳压器，适合需出色的电源隔离的高性能应用。
HMC1060LP3E分布在4个独立输出之间的最大电流为500 mA，可满足集成VCO产品（如HMC830LP6GE）的所有Hittite宽带PLL的电源需求。
虽然HMC1060LP3E针对集成VCO产品的Hittite宽带PLL，但它非常适合用作通用调节器，支持可调输出电压范围为1.8V至5.2V。
HMC1060LP3E集成的PTAT（与绝对温度成正比）功能通过外部引脚启用，使其随温度调整电源电压，从而较大程度地提升集成VCO的Hittite宽带产品以及由HMC1060LP3E供电的其它器件的相位噪声和输出功率性能。 集成热保护功能在极端温度下会禁用HMC1060LP3E输出直至该器件冷却，使此款稳定的HMC1060LP3E器件能够处理暂时和不可预见的情况，包括瞬时短路和极端温度。
外部使能输入提供一种便捷的方式，用于上电或关断由HMC1060LP3E供电的所有器件。
HMC1060LP3E采用3x3 mm QFN SMT封装。
应用
- 超低噪声频率
- 产生（PLL、VCO、集成VCO的PLL）
- RF和混合信号电源
产品分类
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。

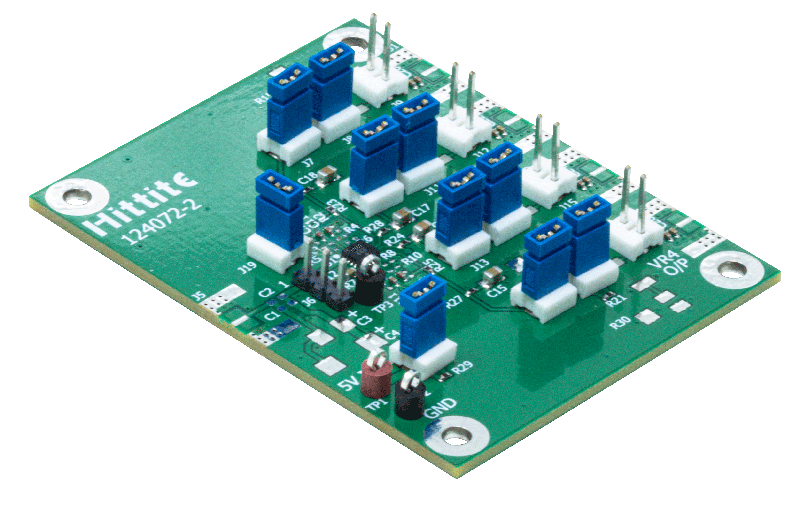

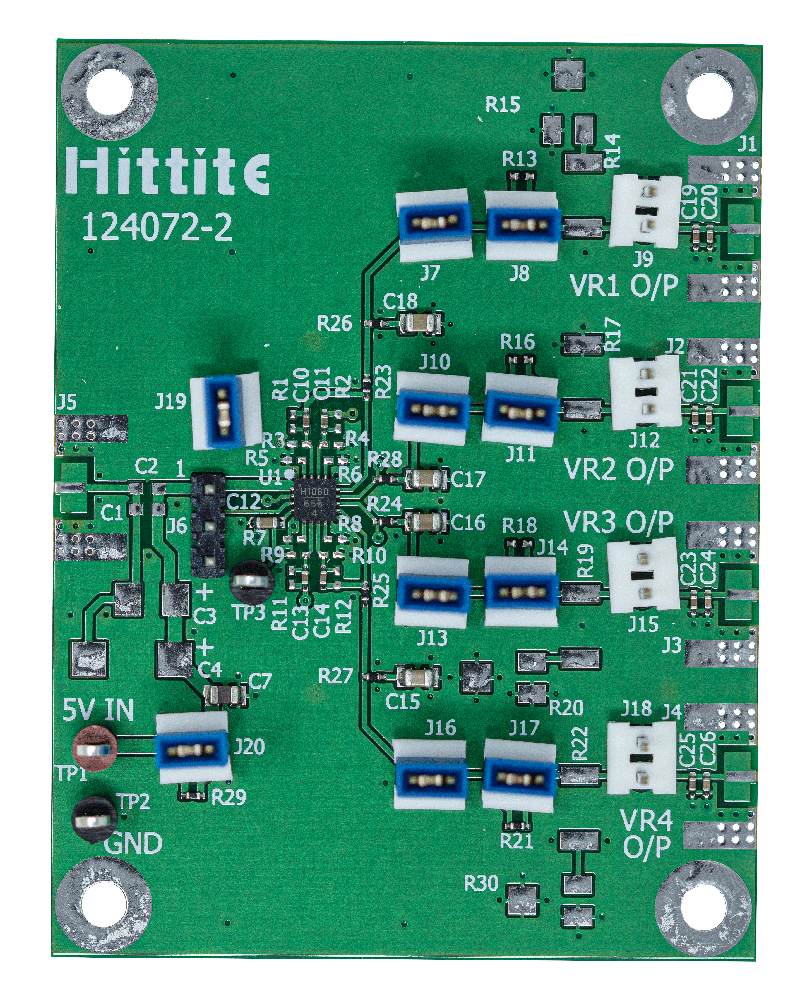

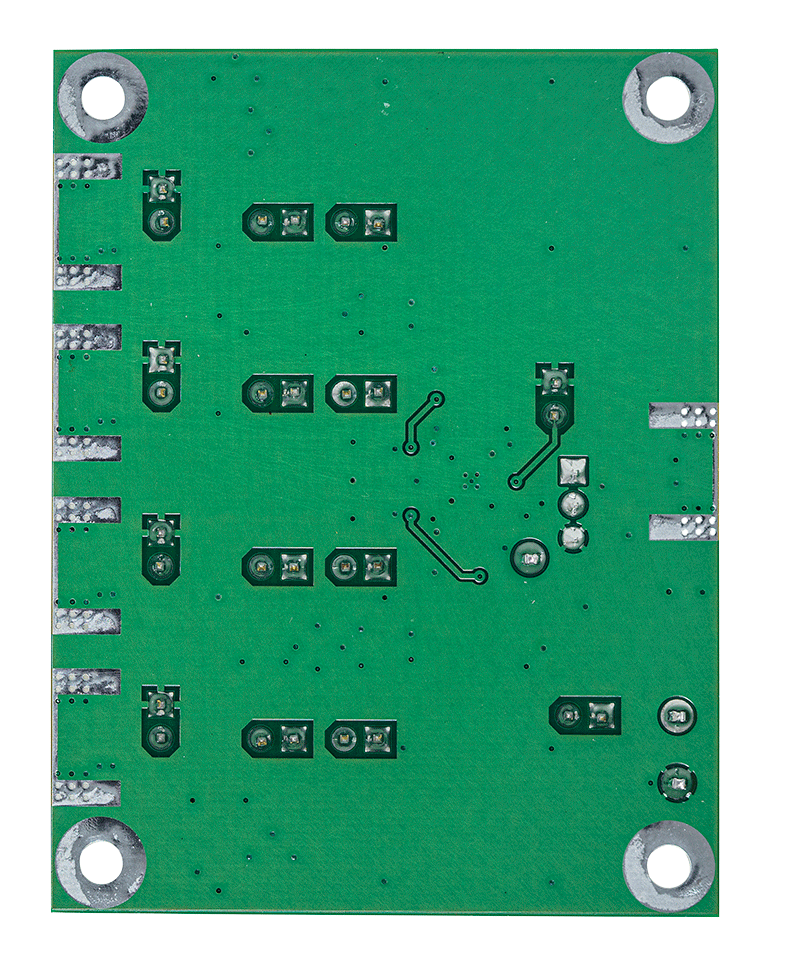

评估套件 (1)
