概览
优势和特点
- 低噪声系数: 2.2 dB
- 高增益: 23 dB
- P1dB输出功率: +12 dBm
- 单电源电压: +2.5V (70mA)
- 输出IP3: +22 dBm
- 50 Ohm匹配输入/输出
- 16引脚3x3 mm SMT封装: 16mm²
产品详情

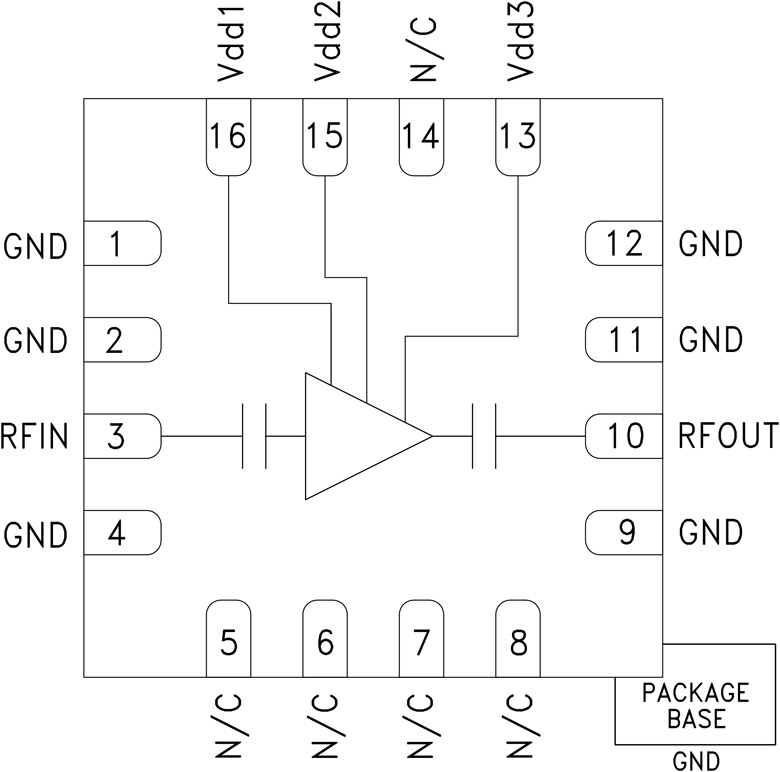

HMC1040LP3CE是一款自偏置GaAs MMIC低噪声放大器,采用无铅3x3 mm塑料表面贴装封装。 该放大器的工作频率范围为24至43.5 GHz,提供23 dB的小信号增益,2.2 dB的噪声系数,+22 dBm的输出IP3,同时所需电源范围仅为70 mA至+2.5 V。 +12 dBm的P1dB输出功率使LNA可用作许多Hittite平衡、I/Q和镜像抑制混频器的LO驱动器。 HMC1040LP 3CE包括隔直且内部匹配至50 Ohms的I/O,非常适合高容量微波无线电和VSAT应用。
应用
- 点对点无线电
- 测试仪器仪表
- SatCom应答器和VSAT
- 工业传感器
- EW和ECM子系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
