HMC1022A-Die

GaAs pHEMT MMIC 0.25 W功率放大器，DC - 48 GHz

Viewing:

概述

高P1dB输出功率： 22 dBm
高Psat输出功率： 24 dBm
高增益： 12 dB
高输出IP 3： 32 dBm
电源电压： +10 V (150 mA)
50 Ω匹配输入/输出

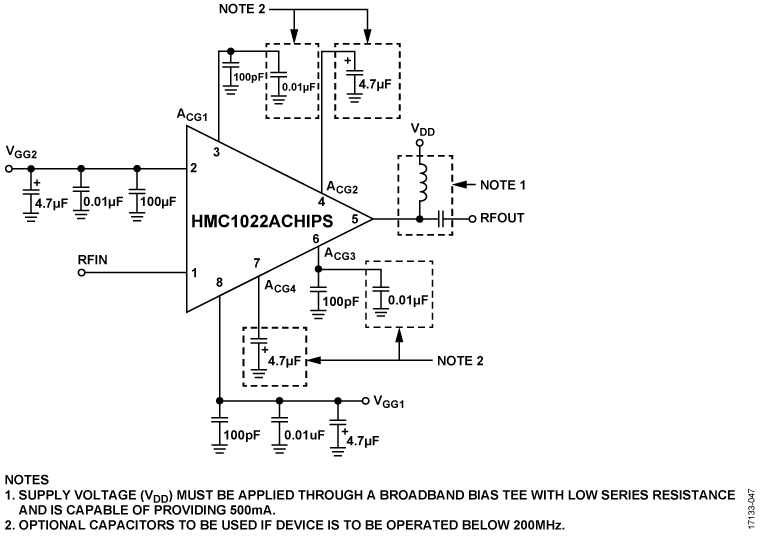

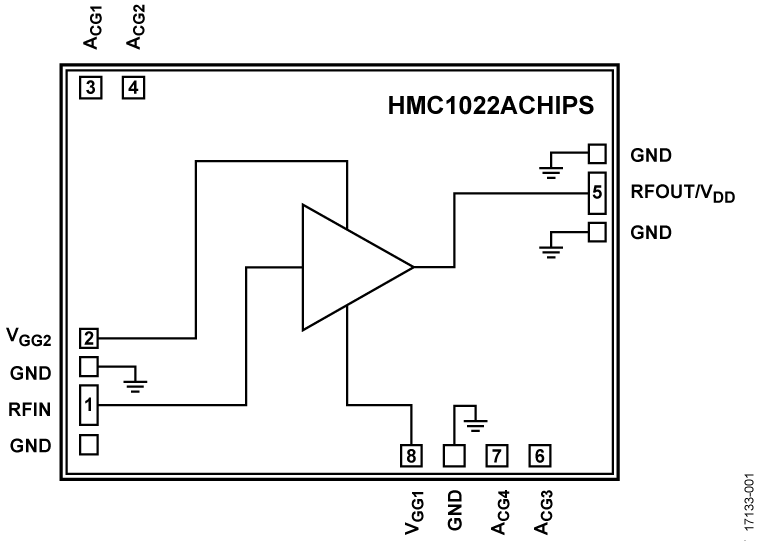

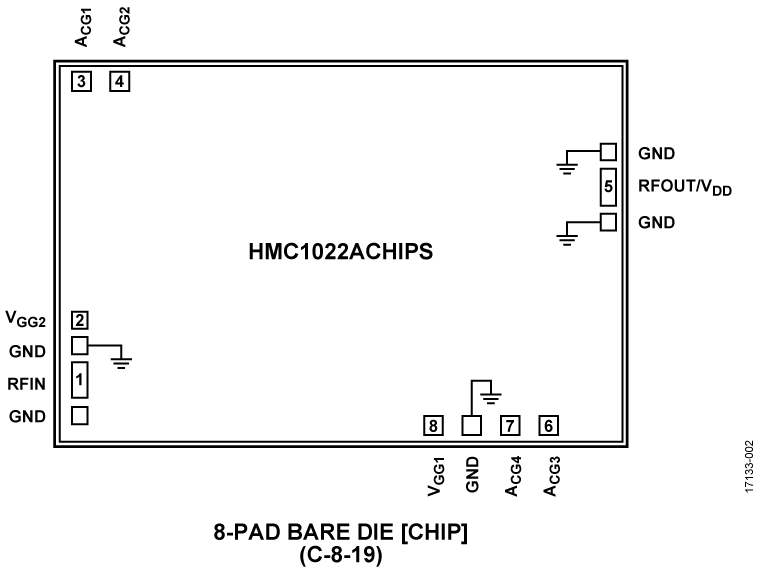

裸片尺寸： 2.82 x 1.50 x 0.1 mm

HMC1022A是一款GaAs pHEMT MMIC分布式功率放大器，工作频率范围为DC至48 GHz。本放大器提供12 dB增益，32 dBm输出IP 3和+22 dBm输出功率（1 dB增益压缩），功耗为150 mA（采用+10 V电源）。 HMC1022A在10至35 GHz范围内具有略正增益斜率，因而非常适合EW、ECM、雷达和测试设备应用。 HMC1022A放大器I/O内部匹配50 Ω阻抗，方便集成多芯片模块(MCM)。所有数据均由通过最短0.31 mm (12 mils)的两条0.025 mm (1 mil)线焊连接的芯片获取。

应用

测试仪器仪表
微波无线电和VSAT
军事和航天
电信基础设施
光纤产品

参考资料

数据手册 1

HMC1022ACHIPS: GaAs pHEMT MMIC 0.25 Watt Power Amplifier, DC - 48 GHz Data Sheet (Rev.0) 02/20/2019

应用笔记 3

AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages 08/01/2019

AN-2591: When It Comes to Long-Term Reliability of RF Amplifier ICs, Focus First on Die Junction Temperature 08/05/2024

AN-2061: Wideband Bias Tee Design Using 0402, SMD Components 11/30/2020

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1

HMC1022A-Die S-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
