DS8005
DS8005
Info :
推荐新设计使用
Info :
推荐新设计使用
不是您想寻找的产品?
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
产品模型
3
特性
- 用于IC卡通信的模拟接口和电平转换
- 卡接口具有±8kV (最小值) ESD (HBM)保护
- 待机模式下具有超低电流损耗,典型值小于10nA
- 内部产生IC卡供电电压
- 5.0V ±5%、80mA (最大值)
- 3.0V ±8%、65mA (最大值)
- 1.8V ±10%、30mA (最大值)
- 通过内部专用排序器自动控制卡的激活和禁用
- 智能卡通信时,直接进行主机I/O的电平转换
- 灵活产生卡时钟,支持外部晶振的1、2、4、8分频
- 大电流保护、短路保护以及过热保护
- 低电流工作模式
- 内置多路复用器允许一个ISO 7816 UART支持两个智能卡槽控制
更多细节

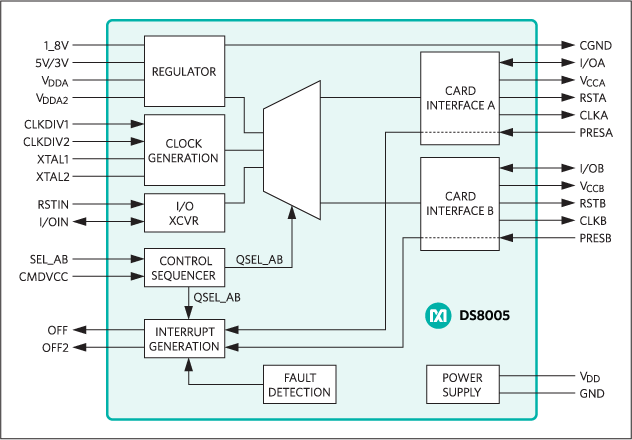

DS8005双智能卡接口是用于IC卡读卡器接口的低成本双模拟前端,IC卡读卡器接口需要与两个以相互排斥方式工作的智能卡通信。模拟接口设计用于ISO 7816、EMV®和B-CAS应用。该器件功能类似于两片DS8024,通过片外多路复用器选择有效的接口,器件还具有低功耗、1.8V卡支持功能。此外,器件还设计用于每个卡接口均无需C4/C8 (AUX1/AUX2)触点的应用。
器件采用28引脚SO和TSSOP封装,引脚排列向下兼容于DS8313,从而允许使用相同的器件封装和PCB与一个或两个智能卡通信。
器件设计用于配合包含ISO 7816 UART的微控制器工作,也可以通过软件逐位控制IO端口执行该协议。如果微控制器不具有运行ISO 7816 UART的能力,DS8007将是更合适的选择。
应用
- 接入控制
- 金融终端
- 收费电视
- 机顶盒授权接入
- 电信
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
产品模型
3
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
DS8005
文档
4
筛查
1 应用
全部
全部
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
设计资源 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
DS8005-RJX+ | Thin Shrink Small-Outline Package |
|
|
DS8005-RRX+ | 28-SOIC_W-300_MIL |
|
|
DS8005-RRX+T | 28-SOIC_W-300_MIL |
|
- DS8005-RJX+
- 引脚/封装图-中文版
- Thin Shrink Small-Outline Package
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- DS8005-RRX+
- 引脚/封装图-中文版
- 28-SOIC_W-300_MIL
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- DS8005-RRX+T
- 引脚/封装图-中文版
- 28-SOIC_W-300_MIL
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
12月 11, 2018
- 1754N
ASSEMBLY
DS8005-RJX+
量产
根据型号筛选
产品型号
产品生命周期
PCN
12月 11, 2018
- 1754N
ASSEMBLY
软件和型号相关生态系统
配套部分 5
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
产品1 |
||||
|
智能卡接口 |
|||
智能卡读卡器4 |
||||
量产 |
多协议双智能卡接口 |
|||
量产 |
智能卡接口 |
|||
量产 |
智能卡接口 |
|||
量产 |
智能卡接口 |
评估套件 1
DS8005-KIT
DS8005评估板
产品详情
DS8005评估板(EV kit)可方便评估DS8005双智能卡接口芯片的性能。评估板包括MAXQ622 16位RISC微控制器,用于控制智能卡接口。提供全功能插座以及SIM卡插座,方便与1.8V、3V或5V IC卡通信。LCD显示屏和/或串口提供详细的编程操作反馈,便于系统调试。另外,MAXQ622内置USB串口引擎(SIE),支持USB读卡器应用。
应用
- 接入控制
- 金融终端
- 收费电视
- 机顶盒授权接入
- 电信
资料
